三叶指尖陀螺结构设计三维数模

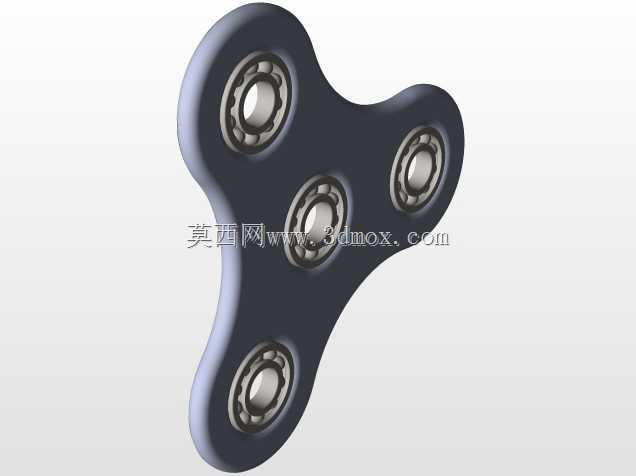

　　这款三叶式旋转手持构件的设计，最初是面向日常办公间隙的手部减压场景开发，在结构设计阶段优先考虑了手持握持的贴合度与旋转动平衡表现，三个叶瓣沿中心轴承座呈120度均匀分布，从根源上抵消旋转过程中的偏心载荷，避免高速转动时出现振颤、打手的问题。从实际使用场景来看，这类构件除了作为日常减压手持物件外，也可作为机械原理教学中动平衡演示的简易教具，直观展示圆周均布结构对旋转稳定性的影响，部分小型文创展会也会将这类结构作为机械美学展示的小型展品。

　　在功能特性设计上，中心位置预留标准微型轴承的安装位，安装边界严格匹配通用608微型轴承的外形尺寸，轴承座与外圈叶瓣采用一体化结构设计，三个叶瓣端部预留配重块嵌装槽，可根据实际转动手感需求嵌入不同密度的配重件，调整整体转动惯量，适配不同使用者对旋转时长、启动阻力的偏好。叶瓣边缘做了R2.5的圆弧过渡处理，没有尖锐棱角，手持接触时不会出现硌手、划伤的问题，整体外轮廓最大回转直径控制在75mm，单手握持时叶瓣不会超出手掌覆盖范围，日常携带放置在口袋中也不会勾挂衣物纤维。

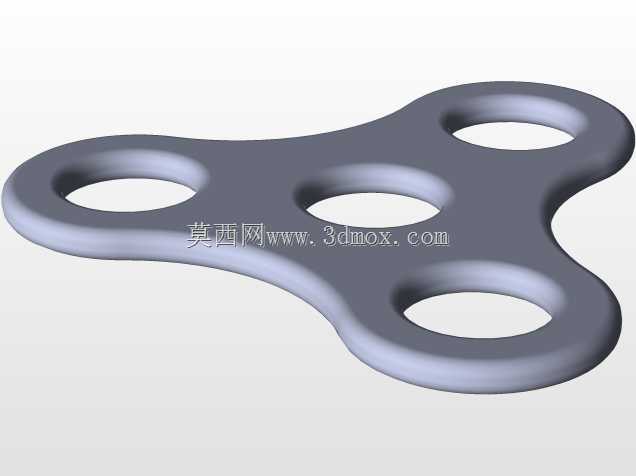

　　设计思路上没有采用复杂的拼接结构，整体主体为单一件结构，仅配重块、中心轴承为装配组件，减少了装配工序带来的累积公差，三个叶瓣的截面采用等厚度渐变设计，从中心轴承座位置的8mm厚度向叶瓣端部逐步过渡到4mm，既保证了中心位置的结构强度，避免轴承压装时出现座体开裂，也控制了整体重量，长时间握持不会产生负重感。表面的环形凹槽结构一方面是作为视觉装饰区分配重区域，另一方面也可在注塑成型时作为料流缓冲结构，减少厚壁位置的缩痕缺陷，提升成型外观质量。

　　从安装适配角度，中心轴承孔的公差带选用H7配合，既可以保证轴承压装后的紧固度，不会在高速旋转时出现轴承外圈跟转的问题，也不会因为过盈量过大导致轴承内圈变形、旋转卡滞。叶瓣端部的配重嵌槽深度为3mm，嵌装后配重块表面与叶瓣表面齐平，旋转过程中不会产生额外的风阻，也避免突出结构剐蹭手指。整体结构没有设置多余的卡扣、螺纹结构，日常维护仅需定期对中心轴承进行清洁润滑即可，拆卸时仅需将轴承从中心孔顶出就能完成全部拆解，维护门槛极低。

　　在实际建模过程中，所有回转特征均以中心轴线为基准做阵列约束，修改叶瓣数量、配重槽尺寸时仅需调整阵列参数与单叶瓣草图即可快速衍生出两叶、四叶等不同结构的变体，参数化的建模逻辑也方便后续根据不同的配重材质、轴承型号快速调整安装尺寸，适配不同的加工工艺需求，不管是采用3D打印快速打样，还是采用注塑工艺批量生产，这套数模都能直接导出对应工艺的加工参考数据，不需要做额外的结构补面。
