单桅带卷帆小型作业舢板三维设计

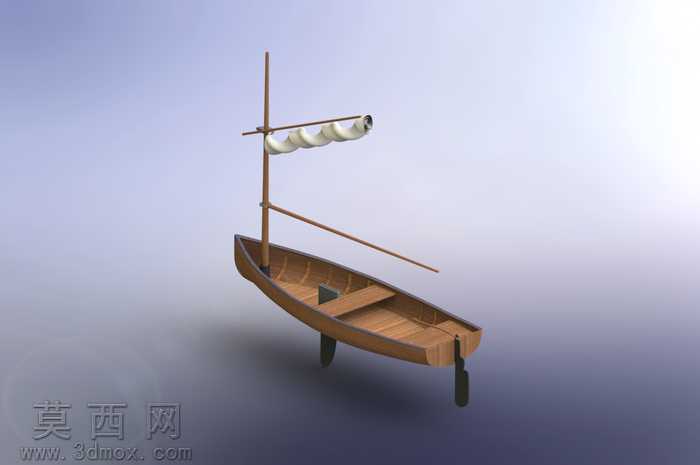

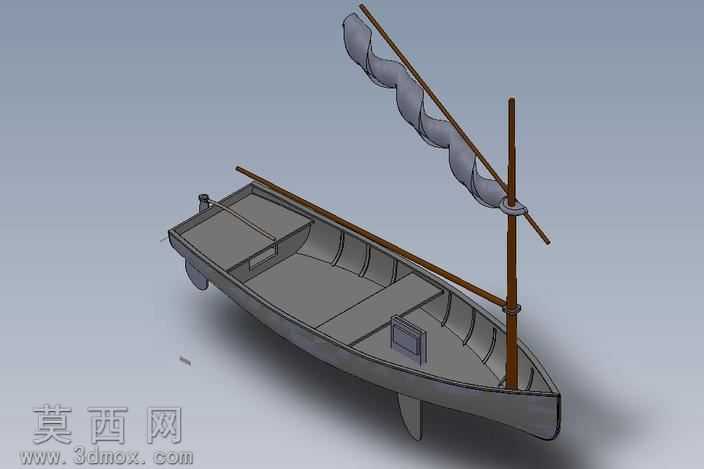

本作品为单桅带卷帆结构的小型作业舢板三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循真实小型舢板的结构比例与功能逻辑开展设计。首先从船体主体轮廓搭建入手，通过放样、曲面剪裁等指令构建出狭长流畅的船体外曲面，船身采用深V型浅吃水线型，适配近岸浅水区域的航行需求，船舷两侧设置等距分布的加强肋结构，既还原了传统木质舢板的结构特征，也通过参数化约束保证了肋板间距的均匀性，提升船体结构的抗扭强度。船体内部做了功能分区设计，船头区域预留储物舱位，中部设置横向坐板与作业平台，船尾预留动力挂载位，可适配小型外挂推进器的安装需求，各舱室的隔板均采用实体建模方式，通过布尔运算完成与船体内壁的贴合装配，不存在结构干涉问题。桅杆系统采用单立柱式设计，桅杆底部通过嵌入式支座与船底龙骨结构固定，桅杆中上部设置斜向撑杆与卷帆收纳结构，风帆采用柔性曲面建模方式还原卷收状态下的自然褶皱形态，帆面通过环形固定件与斜撑杆滑动连接，还原了真实帆装的升降调节逻辑。船体下部设置稳向板结构，通过铰接支座与船底连接，可根据航行水深调整下放角度，提升船只航行时的抗侧漂能力。材质渲染阶段，船体主体采用哑光深灰色玻璃钢材质，调整材质的粗糙度与反射参数，还原船体表面的磨砂质感；桅杆与撑杆采用深棕色仿实木材质，添加细微的木纹纹理贴图提升真实感；风帆采用浅灰色厚帆布材质，调整材质的半透明参数与褶皱法线贴图，还原帆布的织物肌理与卷收状态下的自然垂坠感；金属连接件部分采用哑光金属材质，添加轻微的磨损做旧效果，提升模型的整体写实度。整体建模过程严格遵循从整体轮廓到局部细节的设计思路，先通过基准面绘制各位置的船体截面草图，约束好各截面的长宽比例与吃水深度参数，再通过曲面生成指令构建整体外壳，之后逐步添加内部隔板、桅杆、帆装、稳向板等细节构件，每添加一个构件都进行全局干涉检查，确保各部件之间的装配关系符合真实船只的结构逻辑，最终完成的模型可用于船舶科普展示、近岸作业船只结构教学、航海主题场景搭建等多个场景。
