汽车传动系统离合器盖三维结构设计

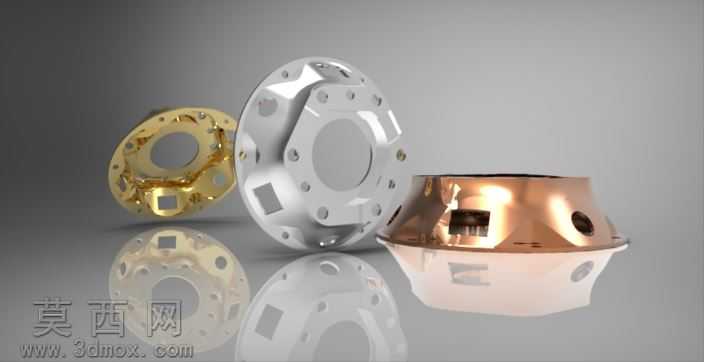

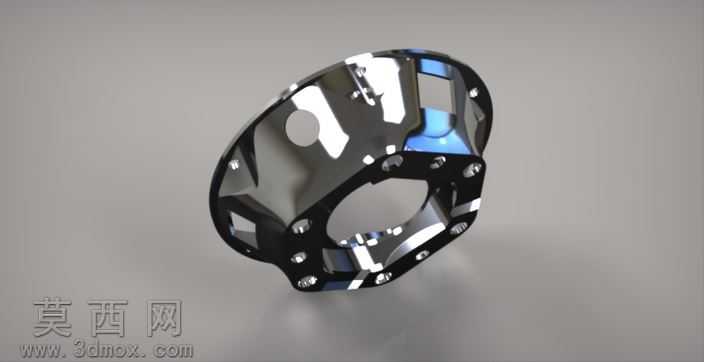

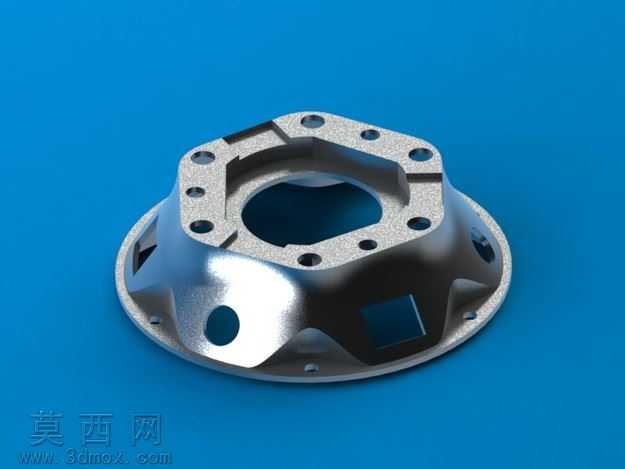

本作品为汽车传动系统核心部件离合器盖的三维参数化设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循离合器盖的实际加工工艺与装配要求，从基础草绘开始逐步搭建整体结构，通过拉伸、旋转、切除、阵列、倒角等基础特征命令完成主体轮廓构建，针对盖体上的多组安装孔位，采用线性阵列配合圆周阵列的方式保证孔位的位置度精度，避免手动逐个绘制带来的尺寸误差。模型渲染阶段采用金属冲压件专用材质，还原了冷轧钢板冲压成型后的金属哑光质感，对盖体的冲压圆角、拉伸翻边位置做了光影细节处理，清晰呈现出冲压工艺带来的曲面过渡效果，同时对安装贴合面做了轻微的磨砂质感处理，区分出加工面与非加工面的视觉差异。结构设计上，该离合器盖采用盆式壳体结构，上端面设置多组均匀分布的螺栓安装孔，用于与发动机飞轮端面紧固连接，盖体侧面开设多组减重与通风窗口，既能够降低离合器总成的整体重量，又可以为离合器摩擦片工作时提供散热通风通道，避免长时间半联动工况下出现过热烧蚀问题；盖体下部的环形法兰边设置定位销孔与压盘安装位，保证与压盘总成的同轴度装配要求，内部预留的膜片弹簧安装卡槽尺寸经过公差校核，能够匹配标准规格的膜片弹簧与分离轴承组件。设计思路围绕离合器盖的实际功能需求展开，在保证结构强度的前提下尽可能优化壁厚分布，对受力较大的螺栓安装位做了局部加厚处理，对非受力区域做了镂空减重设计，所有圆角、倒角参数均参考冲压模具的工艺要求设置，避免出现直角结构导致的冲压开裂问题，模型的所有特征均保留完整参数，可根据不同车型的离合器扭矩需求快速调整尺寸参数，适配不同规格的离合器总成设计。
