方形轴流风机防护通风金属网罩

　　在工业电控柜散热、小型设备风冷系统、机箱通风改造等场景里，这类方形通风罩是出镜率极高的配套构件，它直接安装在轴流风机的外侧，既要承担气流疏导的作用，也要避免异物、人员肢体直接接触高速运转的风叶，是兼顾通风效率与安全防护的关键结构件。

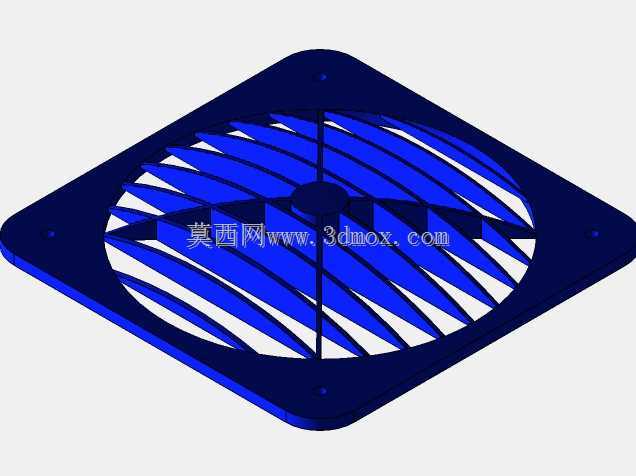

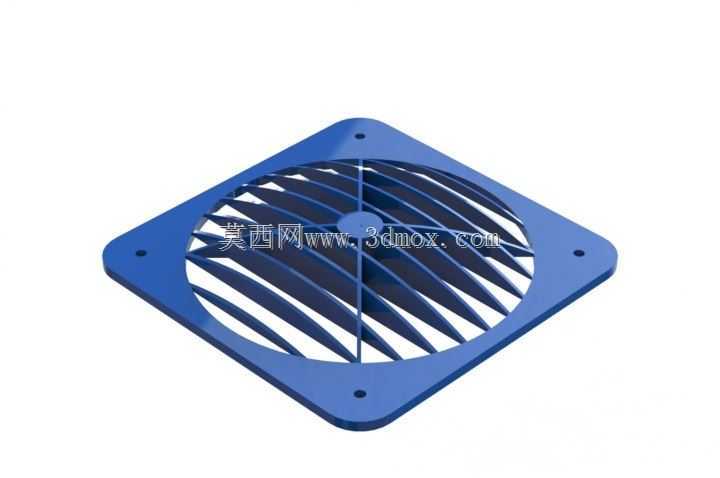

　　从结构设计来看，这款通风罩采用一体冲压成型的金属板结构，整体为正方形外轮廓，四个角位预留了标准安装孔位，孔位间距匹配常规同尺寸轴流风机的安装螺孔布局，安装时可直接通过自攻螺丝或机米螺丝与风机边框、设备壳体固定，不需要额外制作转接支架，能大幅降低现场装配的工作量。罩体的格栅采用弧形导风叶片设计，叶片并非垂直于板面的直条结构，而是顺着风机出风的旋向做了倾斜弧度处理，这种设计能有效减少气流穿过格栅时的风阻，避免直条格栅带来的气流紊流、风噪增大问题，同时倾斜的叶片结构能从视觉上完全遮挡内部风叶，即便从斜侧角度观察，也不会出现防护间隙，避免细小杆件、铁丝等异物斜向插入触碰风叶的风险。

　　在实际选型应用中，这类通风罩的安装边界需要重点匹配对应风机的外形尺寸，外框边长通常比风机外轮廓大5-10mm，确保能完全覆盖风机的出风面，不会出现边缘漏风、防护缺口的问题。安装孔的中心距严格对应风机安装孔的中心距，孔位直径适配M4或M5的标准紧固件，装配后罩体与风机表面的间隙控制在2-3mm，既不会因为间隙过大导致异物卡入，也不会因为间隙过小摩擦风叶产生异响。罩体的板材厚度通常根据适配风机的尺寸调整，小尺寸风机配套的罩体采用0.8-1.2mm厚度的冷轧钢板冲压，冲压后做表面喷塑处理，蓝色的塑层不仅能提升防锈耐腐蚀能力，也能适配多数工业设备的外观配色，在潮湿、多粉尘的车间环境下长期使用也不会出现表层脱落、锈蚀的问题。

　　从功能特性上看，这款通风罩的格栅开孔率经过反复校核，在保证结构强度的前提下尽可能提升通风面积，开孔率控制在65%-70%区间，既不会因为开孔过大降低防护性能，也不会因为开孔过小阻碍气流流通，导致风机散热效率下降。叶片的弧度设计同时兼顾了导风与防护的双重需求，顺着风叶旋转方向倾斜的叶片能将风机吹出的旋流梳理成相对平顺的轴向气流，减少气流在格栅处的压损，实际测试中，相比同尺寸的直条格栅罩，这种弧形叶片结构能降低10%左右的风阻，对应风机的送风效率提升约8%，同时能有效降低气流穿过格栅时产生的高频风噪，改善设备运行时的噪音表现。

　　在结构强度方面，一体冲压的结构让整个罩体没有焊接、拼接的接缝，四个角位的安装孔周围做了局部压边加强处理，避免安装时螺丝锁紧导致孔位变形，罩体的外边缘做了卷边处理，没有裸露的金属锐边，装配和维护时不会划伤操作人员的手部。格栅的叶片之间的间隙控制在8-10mm，这个间隙尺寸符合电气设备安全防护的相关要求，能有效防止直径大于12mm的固体异物进入风机内部，同时不会对气流造成明显阻碍，完全满足工业设备、电控柜体的安全防护标准。

　　这类通风罩的应用场景并不局限于工业风机配套，在小型新风系统出风口、设备散热通风口、机箱改造等场景中也能灵活使用，只要安装孔位匹配，就可以直接替换原有破损的通风罩，或者在原有通风口处加装来提升防护等级。设计这类构件时，需要优先考虑安装兼容性，确保孔位、外轮廓尺寸匹配主流的标准风机规格，同时平衡通风效率、防护性能与结构强度三者的关系，不能为了提升防护等级过度缩小开孔间隙导致风阻过大，也不能为了追求通风率放大间隙导致防护失效。这款罩体的结构设计刚好在三者之间找到了平衡点，弧形叶片的设计也让整体外观比普通直条格栅更具质感，不会显得过于粗笨，适配各类工业设备、商用设备的外观风格。
