立式加厚储水用塑料水箱三维结构

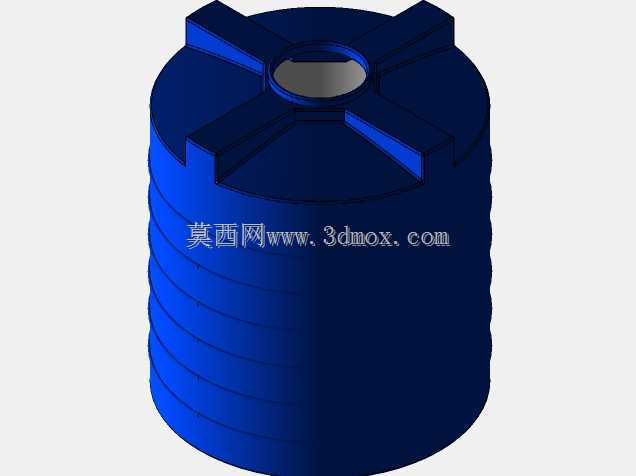

　　在民用供水、小型工业生产循环水储配、农林灌溉临时储水、建筑施工临时供水等场景中，立式塑料储水箱是应用频次极高的储液类部件，这类容器相比传统金属焊接水箱，自重更轻、耐腐性能优异，安装时无需做复杂的防腐防锈处理，后期维护成本极低，适配多数无强腐蚀属性的常温液体存储需求。本次建模的立式水箱整体采用圆柱型主体结构，这种结构选型的核心考量是圆柱壳体在内部液压作用下应力分布更均匀，同等壁厚条件下承压能力优于方形结构，同时圆柱外形在滚塑成型生产时更容易保证壁厚一致性，减少成型过程中局部应力集中的缺陷。顶部设计十字交叉式加强凸筋，凸筋沿顶部中心注水口径向分布，一方面可以提升顶部盖板的结构刚度，避免顶部堆载或者人员临时踩踏时出现凹陷变形，

　　另一方面十字凸筋也可作为多个水箱堆叠码放时的定位结构，提升仓储运输过程中的堆叠稳定性，降低运输过程中滑移倾倒的风险。顶部中心位置开设圆形注水口，注水口边缘做加厚翻边处理，可适配配套的螺纹密封盖或者快速接头，满足人工注水、管道对接注水等不同加注场景的连接需求，翻边结构也能提升注水口位置的抗冲击性能，避免加注作业时磕碰造成口部开裂。主体侧壁设计多道环形外凸加强筋，沿筒体高度方向等距分布，环形加强筋的作用是抵消筒体内部液体静压力造成的侧壁鼓胀变形，尤其是大容量规格的水箱，当储液高度较高时，筒体下部受到的液体静压力更大，等距分布的环形筋可以将筒体分段约束，控制每一段筒壁的径向变形量在允许范围内，同时环形筋也能提升筒体的抗失稳能力，

　　避免空箱状态下受侧向挤压出现整体变形。底部采用平底结构设计，平底与筒体连接处做圆弧过渡，避免直角位置的应力集中，平底结构可直接放置在硬化的平整地面上，无需额外制作配套安装支架，降低现场安装的基础施工成本，过渡圆弧也能减少液体残留，方便后期排空清洗作业时的沉积物排出。建模过程中对各部位的壁厚做了差异化设计，筒体下部壁厚略大于上部，匹配不同高度位置的液压载荷差异，顶部凸筋、注水口翻边、底部过渡位置的壁厚均做局部加厚处理，在控制整体重量的前提下最大化结构强度。安装边界方面，这类立式水箱的安装仅需保证放置基础的水平度误差在允许范围内，基础表面无尖锐凸起避免硌伤箱体底部，若用于室外长期放置，可在底部铺垫橡胶减震垫，

　　减少环境温度变化带来的伸缩应力对箱体的影响，外接管道时需在接口位置加装柔性软连接，避免管道硬连接对箱体接口造成长期拉扯应力。从实际使用角度出发，这类水箱的结构设计充分兼顾了生产工艺可行性、使用过程中的结构可靠性、安装维护的便捷性，圆柱主体配合多道环形加强筋的结构，既适配滚塑一体成型的生产工艺，减少生产环节的拼接焊缝，又能满足常温常压下各类非强腐蚀液体的存储需求，顶部十字筋的设计同时兼顾了结构加强与运输堆叠的功能需求，平底结构降低了现场安装的基础要求，整体结构没有冗余设计，每一处结构特征都对应实际使用中的具体需求，可直接用于储水系统的方案设计选型、配套管路布局模拟、安装空间校核等工程场景，也可作为同类滚塑储液容器结构设计的参考模板，帮助设计人员快速完成同类产品的结构迭代，减少重复建模的工作量。
