四格田字框木质窗焊接结构设计

　　在民用建筑、临时板房、工业附属用房的窗体选型场景里，这类田字格四格焊接窗体的应用覆盖度并不低，很多做配套结构设计的工程师在做围护结构配套时，都会优先考虑这类结构的落地性。不同于常见的插接组装式塑钢窗或者断桥铝窗，这款窗体采用整体焊接的框架成型逻辑，所有框体的拼接节点都采用满焊处理，从结构根源上避免了插接件长期使用后出现的松动、框体错位问题，尤其适合用在对窗体整体刚度有要求、日常开关频次高，或者存在一定振动荷载的使用场景，比如厂区附属操作间、工地临时办公用房、户外设备配套的观察窗体位置。

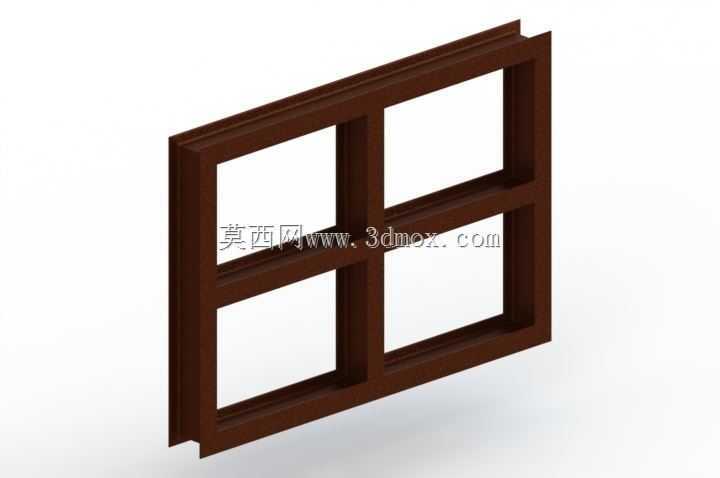

　　从实际使用的功能特性来看，这款窗体的四格分隔设计并非单纯为了外观造型，中横框和中竖框的设置首先是提升了整窗的抗变形能力，单块玻璃的安装尺寸被框体分隔为四个均等的矩形区域，玻璃的受力边界更短，在承受同等风压的情况下，玻璃的挠度变形量会比整幅大玻璃降低近四成，不需要选用加厚的钢化玻璃就能满足常规的抗风压要求，能有效控制配套材料的成本。同时田字格的分隔也让窗体的视觉层次感更强，在传统风格的民用建筑、民宿类项目里，这类窗型也能适配外立面的风格需求，不需要额外做装饰性的窗格构件，框体本身就承担了结构和装饰的双重作用。

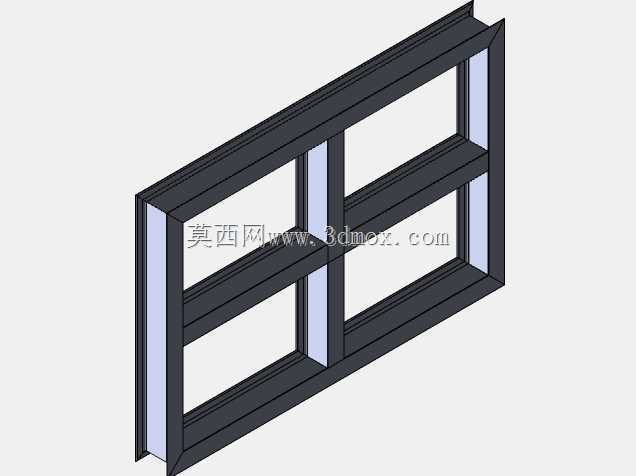

　　设计这款窗体的焊接结构时，首先要考虑的是型材的截面选型，从模型的结构来看，框体采用的是带玻璃安装卡槽的矩形中空型材，型材的壁厚需要匹配窗体的整体外轮廓尺寸，常规尺寸下选用1.5mm壁厚的型材即可满足刚度要求，如果窗体整体尺寸超过1.2米见方，就需要适当提升型材壁厚到2.0mm，避免焊接完成后出现框体翘曲的问题。焊接工序的排布也有明确的逻辑，需要先完成外框的组焊，保证外框的对角线误差控制在2mm以内，外框的平面度误差不超过1mm，待外框定型后再焊接内部的中横框和中竖框，内部隔条的焊接需要提前在对应位置开定位缺口，保证隔条和外框的贴合面无缝隙，焊接完成后要对所有焊道进行打磨处理，磨平焊疤后再做表面的涂装处理，避免焊道位置出现锈蚀隐患。

　　关于安装边界的尺寸控制，这款窗体的外框需要和建筑墙体的窗洞预留10-15mm的安装间隙，间隙用来填充发泡胶和密封胶，保证窗体和墙体之间的密封性能，避免出现渗水漏风的问题。玻璃安装的卡槽深度设计为8mm，玻璃安装时需要在卡槽底部垫3mm厚的橡胶减震垫，避免玻璃和刚性的金属框体直接接触，在开关振动或者温度变形时出现玻璃碎裂的问题。窗体的合页安装位置需要设置在外框的竖向型材上，距离上下端的距离为整窗高度的十分之一，这个位置的受力最合理，能避免长期开关后出现合页松动、窗扇下垂的问题。另外焊接节点的处理需要注意，所有焊道都要做在窗体的非可视面，可视面的焊疤打磨后要和型材表面齐平，保证涂装完成后外观的平整性，不会出现明显的焊接痕迹。

　　在实际的工程应用里，这类焊接窗体的维护成本也比组装式窗体更低，因为没有多余的插接配件和连接角码，不存在配件老化失效的问题，日常只需要定期检查密封胶的老化情况、五金件的紧固情况即可，整体使用寿命能比普通组装式窗体提升30%以上。做三维建模的时候，需要特别注意型材卡槽的尺寸公差，卡槽的宽度要比玻璃厚度大1mm，保证玻璃安装时有足够的调整空间，同时也能容纳密封胶条的厚度，避免出现玻璃装不进去或者密封不严的问题。中横框和中竖框的交接位置，焊接时要保证两个型材的卡槽对齐，不能出现错位，否则后续安装玻璃时会出现卡滞，影响装配效率。
