150行程130度可调开窗支撑结构

　　这套可调开窗支撑结构，主要适配外开式上悬窗、侧悬窗的启闭支撑场景，在民用建筑外窗、商用建筑通风窗、工业厂房侧窗的安装场景中都能适配，核心作用是在窗扇开启后提供稳定的支撑力，避免窗扇受风压、外力作用出现意外闭合或者过度开启的问题，同时可以将窗扇的开启角度锁定在130度的最大范围内，也支持在行程区间内任意角度悬停，满足不同通风量、不同开窗幅度的使用需求。

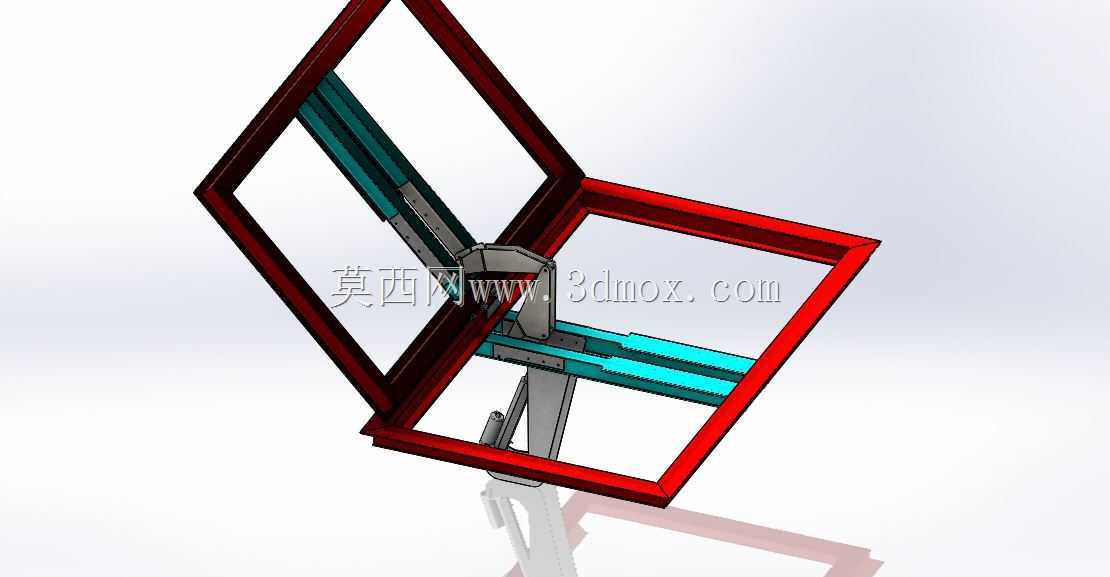

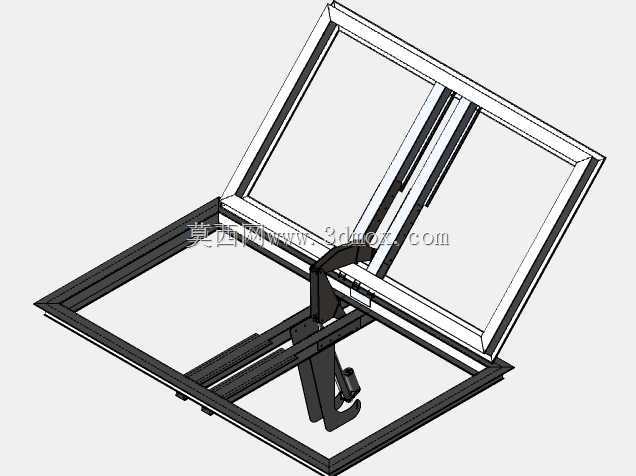

　　从结构设计逻辑来看，整体采用双框铰接的基础布局，外侧红色型材框架对应窗体的固定框与活动扇框安装位，内部的青蓝色滑动导轨与银灰色支撑臂组成核心的联动传动组，支撑臂一端铰接在活动扇框的连接座上，另一端嵌套在导轨的滑动槽内，配合导轨内的阻尼定位结构，当手动推动窗扇开启时，支撑臂会沿着导轨方向同步滑移，随着开启角度增大，支撑臂的受力支点逐步转移，当到达130度最大开启角度时，滑动端会触碰到导轨端部的限位挡块，阻止窗扇继续外开，避免铰链受力过载出现变形。整个传动路径没有冗余的传动零件，力的传递路径直接，手动启闭的操作力控制在15N以内，成年人单手即可完成操作，不会出现卡滞、顿挫的问题。

　　在安装边界的适配性上，这套结构适配的窗体单边型材厚度在1.2mm到2.0mm区间，固定框与活动扇框的铰接边间隙预留8mm即可完成安装，不需要对现有窗体型材做额外的裁切改造，支撑结构的所有运动部件都内嵌在框体的型材腔体内侧，不会突出窗体表面，避免出现磕碰、勾挂衣物的问题，同时外露的铰接轴都做了圆角钝化处理，没有尖锐的棱角，日常清洁维护时不会划伤操作人员。结构的滑动接触面采用了自润滑的耐磨材质衬套，不需要定期加注润滑脂，长期使用不会出现锈蚀卡滞的问题，在沿海高盐雾、北方低温冻融的环境下也能保持稳定的启闭性能，不会因为环境温湿度变化出现操作力骤变的情况。

　　从功能特性来看，这套支撑结构除了基础的启闭支撑作用，还自带角度锁定的功能，当窗扇开启到任意需要的角度时，只需要松开扶着窗扇的手，导轨内的阻尼块就会自动锁止支撑臂的滑动位置，不需要额外的插销、锁扣来固定窗扇位置，遇到突发的阵风天气，窗扇也不会被风吹动出现突然闭合的情况，避免夹手、窗玻璃磕碰碎裂的安全隐患。在关闭窗扇时，只需要稍微向外拉动窗扇再向内回带，阻尼锁止结构就会自动解锁，支撑臂顺着导轨滑移回初始位置，窗扇可以完全闭合，和窗框的密封胶条紧密贴合，不会出现漏风、漏雨的缝隙。整个结构的受力件都采用了等强度的设计思路，支撑臂的截面根据受力弯矩的分布做了变厚度处理，铰接位置的应力集中区域做了加强筋补强，在承受1000N的垂直外推载荷时，整体结构的变形量控制在0.2mm以内，不会出现塑性变形，满足长期反复启闭的使用寿命要求，按照日常每天启闭3次的使用频率，整体结构的无故障启闭次数可以达到3万次以上，不需要更换易损零件。
