带金属板侧开式电气防护壳体结构

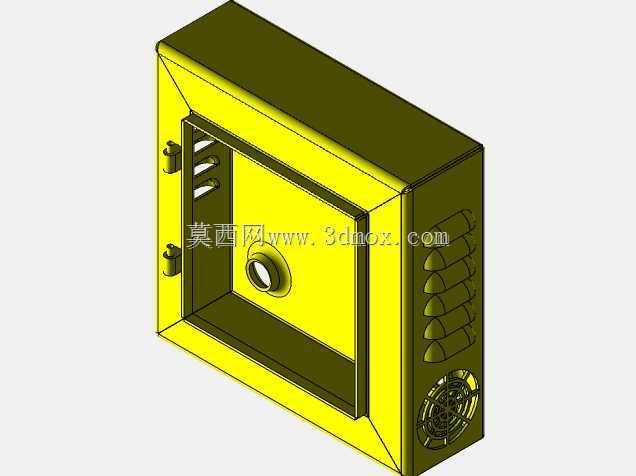

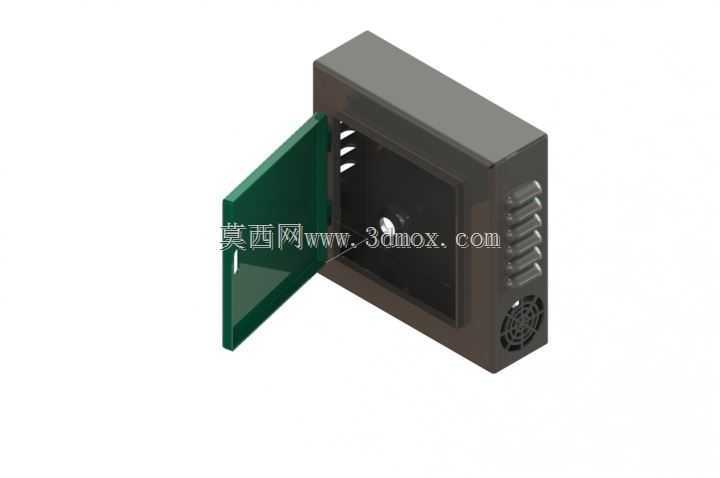

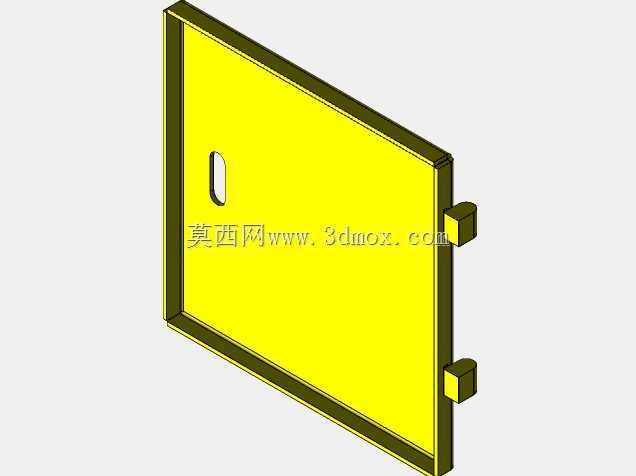

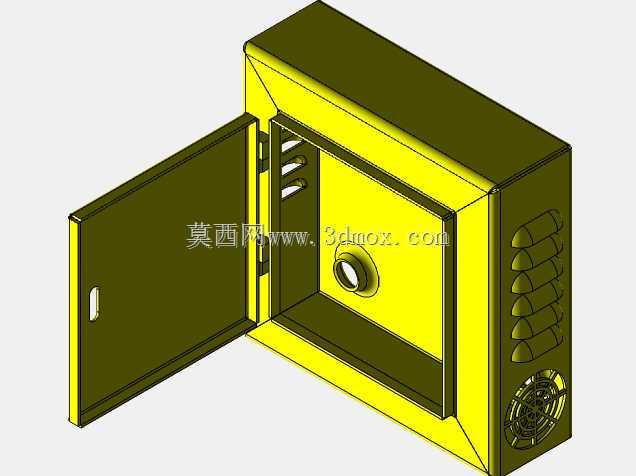

　　这款侧开式带金属安装板的电气防护壳体，主要面向工业现场低压电控回路、小型设备控制单元的集成安装场景，在车间单机设备配套、小型自动化工位电控集成、户外辅助设备电控防护这类场景中适配性较强，区别于常规焊接成型的厚重柜体，这类壳体兼顾了安装便捷性与空间利用率，适合安装空间局促、需要频繁开盖调试回路的使用场景。从结构功能来看，壳体采用侧开铰接门体设计，门体与主框体的铰接位置预留了足够的开合角度，日常检修时不需要完全拆卸门体，就能直接接触到内部安装板上的所有元器件，门体内侧边缘预留了密封胶条的安装槽位，装配后可以实现基础的防尘防溅防护，满足一般工业车间的环境使用要求。壳体侧面设计了多组横向通风散热槽，底部预留了轴流风机的安装位，

　　当内部安装发热功率较大的接触器、变压器类元器件时，可以通过底部进风、侧面槽位出风的方式形成自然散热风道，不需要额外改造壳体结构就能满足常规散热需求，避免内部元器件因积热出现寿命衰减的问题。内部配置的整块金属安装板采用可拆卸式设计，安装板与壳体后壁之间预留了足够的走线空间，强弱电回路可以分开沿两侧排布，减少信号干扰的风险；安装板上提前规划了通用的安装孔位阵列，不管是安装导轨式的断路器、继电器，还是固定安装的开关电源、接线端子排，都不需要额外在安装板上重新打孔定位，能大幅缩短现场装配的工时。设计过程中优先考虑了现场安装的适配性，壳体背部预留了壁挂式安装的固定孔位，孔位间距符合常规小型电控箱的安装尺寸标准，不管是直接固定在墙面、

　　设备机架侧面还是型材支架上，都能匹配现有安装点位，不需要重新打孔改造安装基面。壳体的进出线位置分别设置在底部和顶部，预留了敲落孔结构，现场布线时可以根据线缆走向选择对应的开孔位置，敲落孔的尺寸覆盖了常规的线缆格兰头规格，不需要额外扩孔就能完成线缆固定与密封。门体上预留了观察窗的安装位置，需要实时观察内部运行指示灯、显示仪表的使用场景，可以直接在预留位置装配透明防护板，不需要开盖就能查看设备运行状态，减少不必要的开盖操作，也能降低粉尘进入壳体内部的概率。从安装边界来看，壳体整体外形方正，突出安装基面的厚度控制在合理范围，不会占用过多的设备周边操作空间，门体开合时不会与周边的管线、设备结构产生干涉，

　　在狭窄的设备间隙内也能完成正常的检修操作。壳体的边角位置做了圆弧过渡处理，避免安装和检修过程中尖锐边角划伤操作人员，也能减少运输、安装过程中磕碰造成的壳体变形。考虑到不同使用场景的接地需求，壳体主框体、门体、内部安装板之间都预留了接地端子的安装位置，装配时可以通过跨接线实现所有金属部件的可靠接地，满足电气安全规范要求，避免出现漏电安全隐患。这类壳体的结构设计没有冗余的复杂结构，所有结构特征都服务于元器件安装、检修操作、环境防护这几个核心需求，钣金折弯的成型工艺也适合批量加工生产，加工过程中材料利用率较高，不需要复杂的冲压模具就能完成成型，不管是小批量定制还是批量配套都有较好的经济性。在实际选型使用时，可以根据内部安装元器件的总发热功率，选择是否加装底部的散热风扇，根据现场的防护等级需求选择对应厚度的密封胶条，不需要对主体结构做改动就能适配不同的使用场景，相比标准化的成品电控箱，这类结构的调整灵活度更高，能适配很多非标准的小型电控集成需求。
