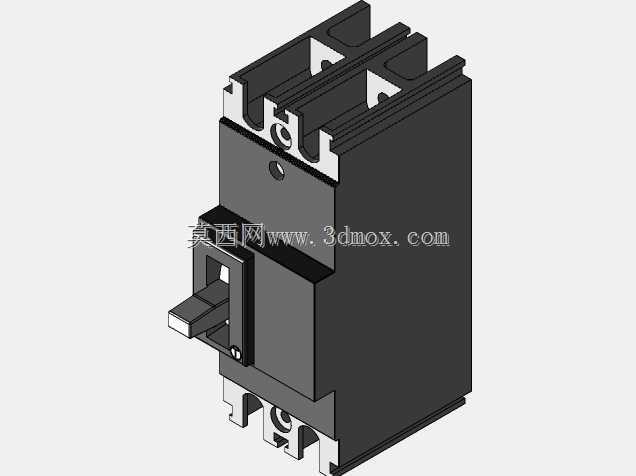

ABB双极125A塑壳断路器结构设计

　　这款塑壳断路器主要面向低压配电系统的终端与支路保护场景，常见于工业厂房低压配电柜出线回路、商业建筑配电间楼层主开关、小型加工设备的电源进线端，承担线路与后端负载的过载、短路保护职能，额定工作电流125A的参数设定，刚好覆盖75kW以内三相负载、或者单相大功率商用设备的配电容量需求，双极结构可同时分断相线与中性线，在单相220V配电回路、或者需要同时断零的特殊三相四线支路中，能避免中性线带电带来的检修安全隐患。从结构设计逻辑来看，这款产品采用模块化塑壳封装思路，外壳选用高强度阻燃热固性塑料，通过卡扣与内嵌螺丝组合的方式实现上下壳体的紧固，既满足IP20以上的带电部件防护要求，也能在分断短路电流产生的内部电弧冲击下，避免壳体开裂飞溅。

　　操作机构布置在壳体正面中上部，扳动手柄的转动行程经过力学优化，分合闸位置有清晰的机械止位，手柄表面做防滑纹理处理，操作力控制在成年男性单指可轻松操作的范围内，同时机构具备自由脱扣特性，即便在短路故障触发时人为按住手柄，也无法阻止触头分断，从机械结构层面杜绝带故障合闸的风险。进出线接线端子布置在壳体上下两端，采用压板式接线结构，适配16-50平方毫米的铜芯电缆，端子处设计有防误插隔弧片，避免接线时电缆铜丝外露引发的相间飞弧，端子的紧固螺丝采用标准六角头设计，适配常规配电施工工具，无需特殊工装即可完成接线作业。安装边界方面，这款断路器采用标准35mm导轨安装结构，同时壳体背部预留螺丝固定孔位，

　　既可以在小型配电箱内卡装在DIN导轨上快速部署，也能在固定式低压柜内通过螺丝直接固定在安装梁上，整体外形为窄长型立式结构，宽度仅占两个标准模数单元的安装空间，在多回路并排安装的配电柜内，能有效节省柜内安装空间，相邻断路器之间无需预留额外散热间隙，壳体侧面设计有对流散热槽，正常带载运行时产生的热量可通过槽道自然散出，避免多台并排安装时的热量累积。触头系统采用银基合金触头，静触头与灭弧室直接连通，灭弧室内置多片金属栅片，短路分断时产生的电弧可被栅片快速切割冷却，在数毫秒内完成熄灭，避免电弧持续烧蚀触头。产品的脱扣器采用热磁式设计，热脱扣元件为双金属片结构，当回路出现过载电流时，双金属片受热弯曲触发脱扣机构，

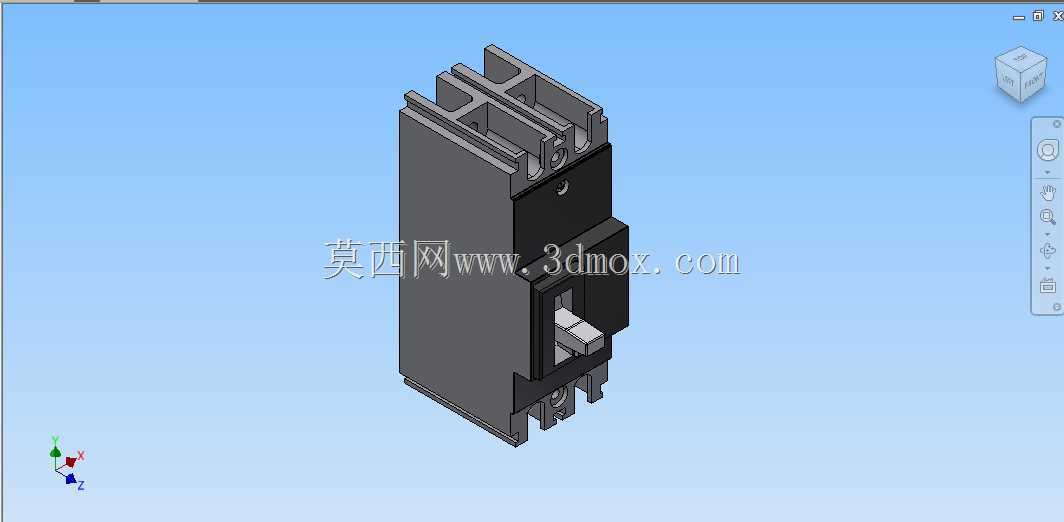

　　反时限特性符合低压配电保护的选择性要求，小倍数过载时延时脱扣避开设备启动电流，大电流过载时快速动作切断电源；磁脱扣元件为电磁线圈结构，短路电流达到整定值时瞬间吸合衔铁触发脱扣，分断时间控制在0.1秒以内，快速切断短路故障电流，避免故障扩大。在三维建模层面，这款模型完整还原了产品的所有外部结构特征与关键内部安装接口，壳体的分型面、操作手柄的运动行程、接线端子的开口尺寸、安装卡扣的结构都按照实物1:1比例建模，结构设计人员在做配电柜布局设计时，可以直接调用该模型进行柜内排布干涉检查，提前验证接线空间、操作空间是否满足施工与运维要求，避免后期安装时出现尺寸不匹配的问题；电气选型人员也可以通过模型直观了解产品的外形结构，对比不同品牌同参数产品的安装尺寸差异，提前做好安装底板的开孔与导轨排布规划。
