标准运动训练用网球曲面结构三维数模

　　做这个网球的数模，最开始是给体育用品仿真测试项目做配套构件用的，当时要做网球发球机的击球轨迹仿真、网球场地面反弹阻尼测试，还有运动装备碰撞动力学分析，没有精准的网球数模根本算不准接触参数，之前找的简化球模型要么忽略了表面毛毡的纹理阻尼，要么把球面的拼接缝做成了光滑整球，算出来的反弹角度偏差能到12度以上，根本没法用在实际的设备调试里。

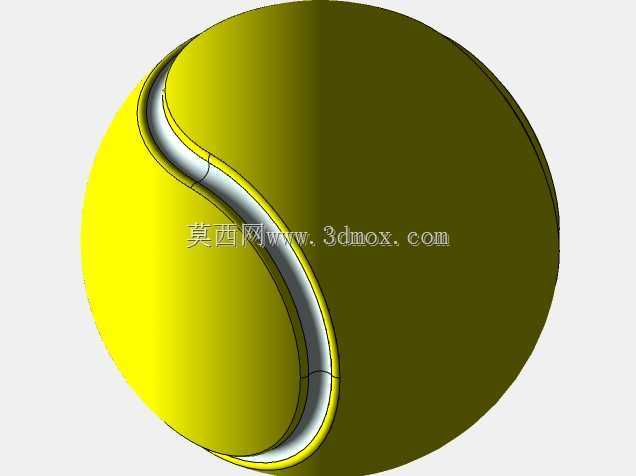

　　建模的时候最先卡壳的是球面的S形拼接缝，很多新手做网球直接在整球上切个缝贴图，实际生产里网球是两个哑铃状的橡胶胚片拼接硫化成型的，那个接缝不是贴上去的线条，是有0.3mm左右凸起高度的结构棱，这个棱在高速旋转的时候会直接影响空气阻力系数，还有和球拍线床接触时的摩擦方向，所以建模的时候不能用投影曲线直接切，得先在球心基准面上做两个正交的投影引导线，把球面拆成两个对称的胚体面，再在拼接位置做等距偏移的凸棱结构，凸棱的边缘做R0.15的圆角过渡，和实际硫化后的接缝形态完全匹配。

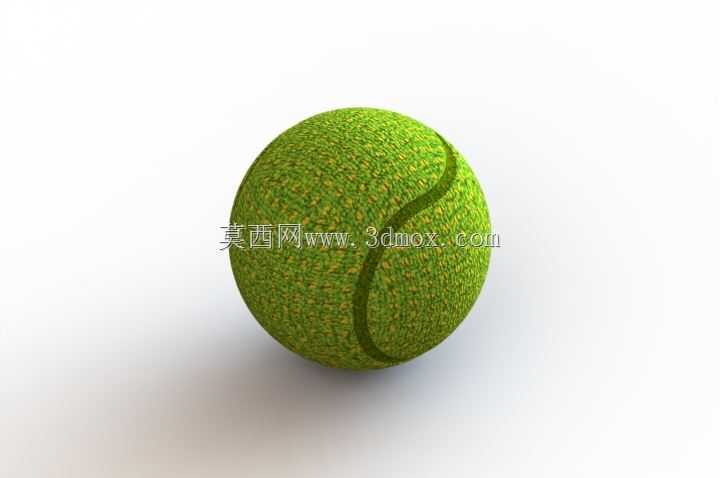

　　表面的毛毡层也不是简单的纹理贴图，实际毛毡是1.2mm厚的纤维层，覆盖在橡胶内胆外面，建模的时候要把内胆球面做1.2mm的等距偏移作为毛毡的基础面，再在这个面上做不规则的微凹凸纹理，凹凸高度控制在0.2mm以内，模拟纤维层的蓬松质感，这个细节在做接触仿真的时候很重要——光滑球面和球拍的摩擦系数是0.3左右，带毛毡纹理的面摩擦系数能到0.65，差了一倍还多，要是省略这个结构，算出来的上旋球转速根本不对。

　　尺寸上完全对标ITF认证的标准训练用球，整体直径控制在65.4mm到68.6mm的标准区间内，建模取中间值67mm作为公称直径，橡胶内胆壁厚3mm，内部充气腔的直径是60.6mm，这个尺寸边界要卡准，因为做发球机的击球轮间隙设计的时候，两轮的间距就是参考网球的公称直径加0.5mm的过盈量来定的，要是数模尺寸做偏了，加工出来的发球机要么卡球，要么击球力度不够打不出标准速度。

　　实际应用里这个数模不光能做运动仿真，还能给网球生产的硫化模具做设计参考，两个胚片的分型面就是沿着那个S形拼接缝走的，建模的时候直接把胚片曲面提取出来，偏移出模具的型腔壁厚，就能快速生成模具的核心型腔面，省得重新描线做面。之前给一个做网球自动化检测设备的客户做方案，就是用这个数模做视觉检测的标准件，模拟不同磨损程度的网球表面形态，给视觉相机做标定，检测网球的圆度、毛毡磨损量、接缝开裂情况，比拿实物球做标定效率高很多，还能模拟各种极限磨损的状态，不用特意去做损坏的样件。

　　建模的时候特意把整个零件做成了多实体结构，内胆、毛毡层、拼接凸棱都是单独的实体，后面做有限元分析的时候可以分别给不同实体赋材料参数：橡胶内胆用邵氏硬度60的橡胶材料参数，毛毡层用各向异性的纤维材料参数，拼接凸棱因为是硫化融合的区域，硬度比内胆稍高，单独赋邵氏硬度65的参数，这样算出来的击球变形量、反弹高度才能和实际测试值对上。之前试过把整个球做成单一实体，赋统一的橡胶参数，算出来的落地反弹形变比实际大了近30%，完全不符合真实球的弹性特性。

　　还有个容易忽略的细节是网球的合模线位置，实际生产中两个胚片拼接的时候，在球体的两个极点位置会有微小的注塑浇口痕迹，建模的时候在两个极点位置做了直径1mm、深度0.2mm的小凹坑，模拟浇口修整后的痕迹，这个细节在做高精度视觉识别的时候很关键，很多视觉分拣设备就是通过识别浇口位置和接缝形态来判断网球的摆放姿态，调整机械手的抓取位置，要是没有这个小特征，视觉识别的时候容易出现姿态判断错误，导致抓取失败。

　　从结构设计的角度看，这个数模的曲面连续性全部做到G2以上，不管是拼接缝和球面的过渡，还是毛毡纹理和基础面的衔接，都没有折角或者曲面不光顺的问题，后面不管是做渲染、3D打印样件，还是导入动力学仿真软件做碰撞分析，都不会出现面破碎、法线错误的问题。之前帮高校的运动力学实验室做过网球击球动作的生物力学分析，就是用这个数模导入动作捕捉系统，和人体模型、球拍模型做耦合仿真，计算击球瞬间的手腕受力，因为曲面精度够，接触力的计算结果和实际测力片测出来的数值偏差不到5%，完全满足科研级的仿真要求。
