多面体拼接式钣金壳体结构设计

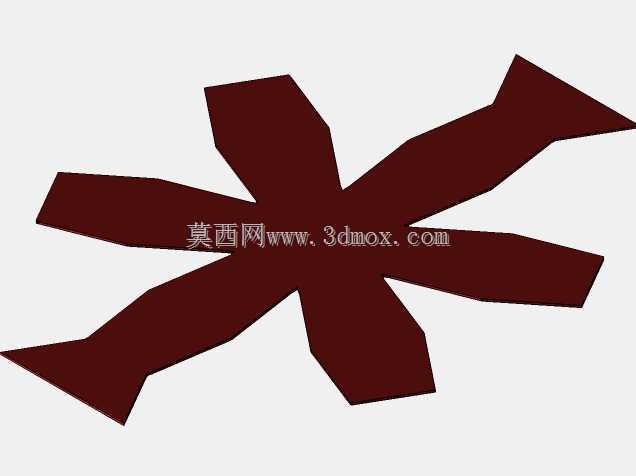

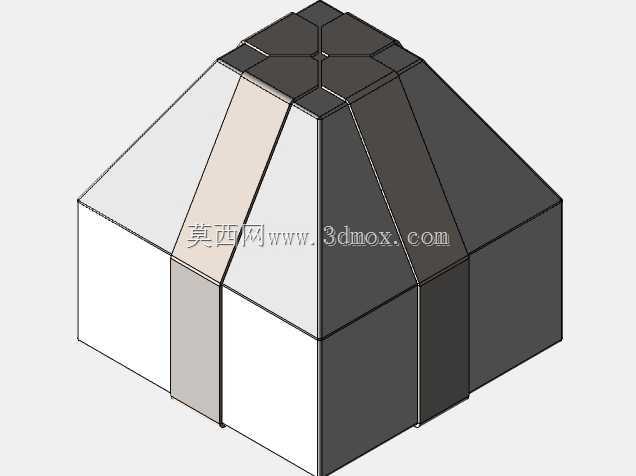

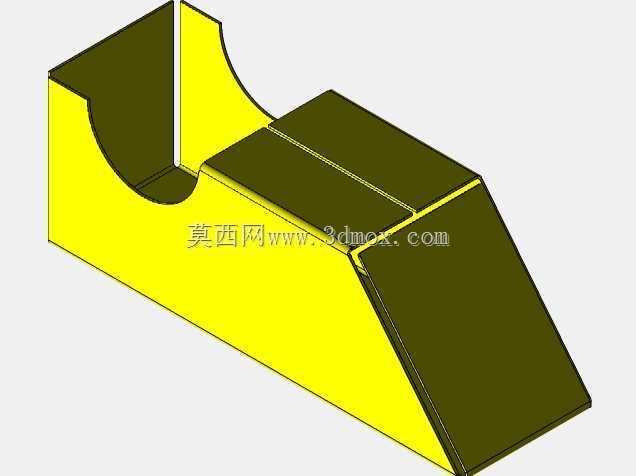

　　这类多面体拼接钣金结构，常应用在小型特种防护壳体、定制化设备外罩、异形储料仓单元以及教学实训钣金样件场景中，区别于常规方正的钣金柜体，这类多面拼接结构能在有限空间内获得更优的结构刚度，同时适配特殊安装空间的避让需求，在狭小设备舱内的异形防护、户外小型设备的抗冲击外罩场景中，这类结构相比平面拼接壳体的抗形变能力提升明显，棱角式的拼接缝也能引导雨水自然滑落，降低户外使用时的积水渗漏风险。从结构功能来看，该构件采用分瓣式拼接设计，每一块钣金瓣片都通过折弯成型获得预设的折边角度，相邻瓣片的拼接边预留均匀的装配间隙，既可以满足焊接定位的工艺需求，也能适配螺栓拼接时的公差补偿，避免多片拼接时累计误差导致的最后一块瓣片无法装配的问题。

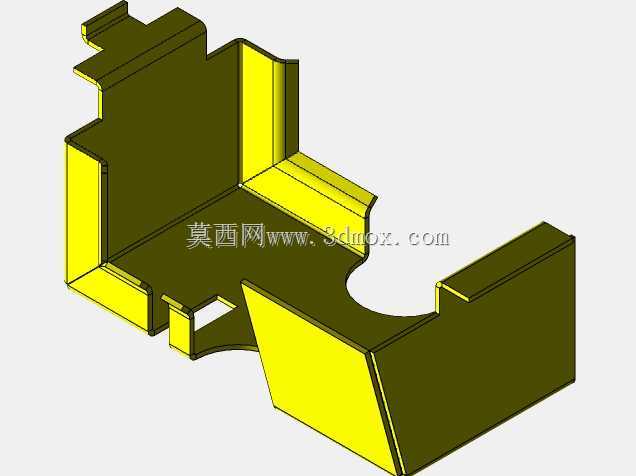

　　每一块瓣片的折弯边都做了等宽设计，在折弯工序中可以通过统一的折弯下模开口完成加工，减少换模频次，提升批量加工时的效率，同时等宽折边也能让拼接后的焊缝均匀一致，后续打磨、表面喷涂的工序处理难度更低。设计这类多面体钣金结构时，首先要确定整体的外接圆边界尺寸，根据实际安装空间的限制，先锁定整体结构的最大外轮廓尺寸，避免成型后的壳体超出安装边界，与周边设备产生干涉。在拆分瓣片的时候，要结合钣金材料的延展率控制单块瓣片的折弯角度，避免单次折弯角度过大导致板材外侧出现拉伸裂纹，尤其是采用冷轧钢板作为加工材料时，单道折弯的内角半径要控制在板材厚度的1.2倍以上，防止折弯处应力集中导致后期使用过程中出现开裂。拼接缝的位置要避开结构受力的集中点，

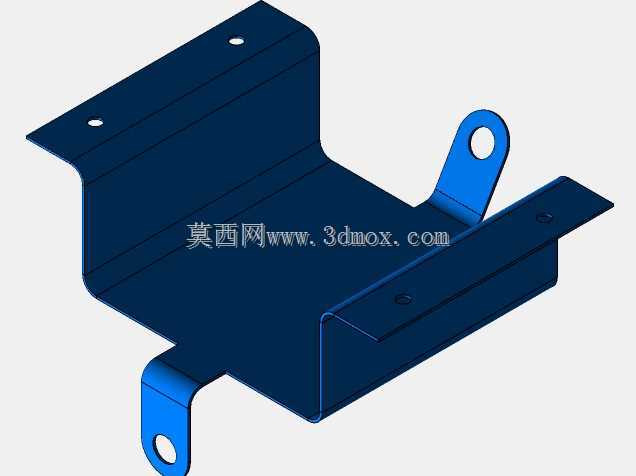

　　将接缝设置在多面体的棱边位置，让每一块瓣片的平面部分承担主要的外载荷，接缝位置通过折边的贴合获得额外的支撑刚度，不需要额外增加内部加强筋就能满足常规防护壳体的刚度要求，能有效降低整体构件的重量。从安装适配的角度来看，这类多面体结构的底部可以通过预留的法兰折边与安装基座连接，顶部的拼接缝位置可以预留盖板安装位，适配不同场景下的端盖装配需求，不管是作为密封防护壳体还是作为通风导流的异形风道单元，都可以通过调整瓣片的拼接间隙、增加密封压条来满足对应的防护等级要求。在实际加工验证阶段，这类分瓣式结构可以先通过薄板做下料试折，确认每一块瓣片的折弯角度、拼接边的贴合度之后再批量下料，避免因为展开计算的误差导致整批材料报废，

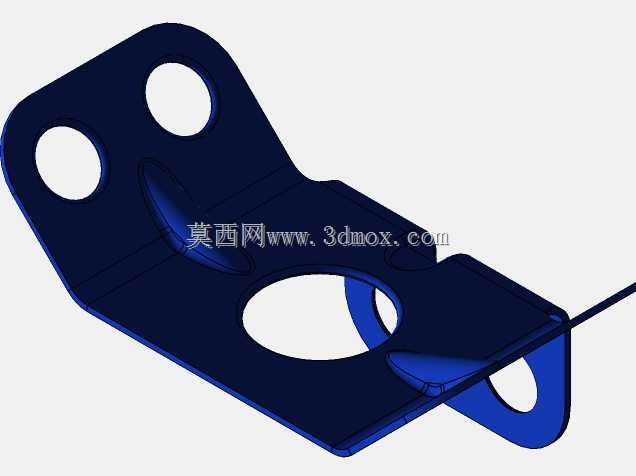

　　每一块瓣片上都可以预留统一的定位工艺孔，拼接时通过工艺销定位，能大幅提升拼接装配的效率，降低焊接时的错位变形量。这类结构相比一体冲压成型的异形壳体，不需要开制大型冲压模具，小批量生产时的成本优势明显，针对定制化的小批量设备配套需求，只需要调整三维模型中的瓣片拆分角度、整体轮廓尺寸，就能快速生成对应的展开图纸，适配不同尺寸规格的使用需求，在非标设备配套、实训教学样件制作、小型特种装置外壳加工领域都有很强的适配性。
