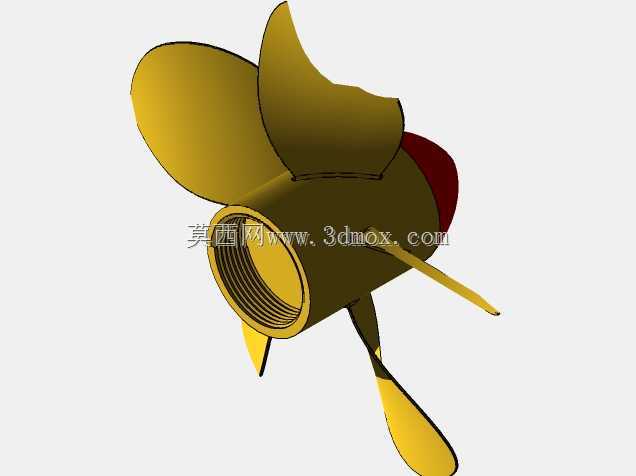

船舶用五叶螺旋桨结构设计

　　在船舶推进系统的设计环节中，螺旋桨作为核心动力转换部件，其结构合理性直接决定整船的航行效率、振动水平与能耗表现，本次呈现的五叶螺旋桨结构，针对内河及近海中小型船舶的航行工况做了针对性的结构优化。从实际应用场景来看，这类五叶螺旋桨多用于千吨级以下的货运船舶、港作拖轮以及内河观光船舶，相比常规三叶、四叶螺旋桨，五叶结构在相同盘面比下能有效降低叶频振动，减少螺旋桨运转时传递至船体的激振力，避免船体尾部结构长期受交变载荷出现疲劳损伤，同时在船舶重载、低速航行工况下能提供更稳定的推力输出，减少桨叶空泡的产生概率，延长桨叶本身的使用寿命。

　　从产品功能特性层面分析，该螺旋桨采用大侧斜叶型设计，每个叶片的导边、随边都做了平滑过渡的曲面处理，叶片根部与桨毂的连接位置做了加厚过渡处理，避免应力集中导致的桨叶断裂问题。实际选型匹配时，需要结合船舶主机的额定转速、轴系输出功率、设计航速以及船舶尾部线型来确定螺旋桨的直径、螺距、盘面比参数，该结构的安装边界需要匹配尾轴的锥度尺寸，桨毂内孔的锥度通常采用标准1:10或1:15的锥面配合，通过锁紧螺母实现轴向固定，安装时需要保证螺旋桨端面与尾轴法兰的贴合度，避免运转时出现偏心导致的轴系振动。

　　设计思路上，该螺旋桨的叶片曲面采用等螺距与变螺距结合的设计方式，叶梢位置采用稍小的螺距比，降低叶梢位置的水流载荷，减少梢涡空泡的产生，叶片从根部到梢部的厚度逐渐递减，在保证结构强度的前提下尽可能降低桨叶自身的转动惯量，减少主机启动时的负载冲击。桨毂整体采用流线型纺锤结构，降低桨毂自身的形状阻力，减少水流经过桨毂位置的能量损耗。外形尺寸方面，该类螺旋桨的直径通常根据船舶吃水深度确定，需要保证螺旋桨叶梢与船体外板、舵叶之间留有足够的安全间隙，避免航行时受水流冲击变形发生碰撞，常规中小型船舶配套的该结构螺旋桨直径多在0.8米到1.8米区间，单只桨的重量根据尺寸不同在几十公斤到数百公斤不等，安装时需要配合专用的液压拆装工具完成锥面的配合与拆卸。

　　从实际运维角度来看，该结构的螺旋桨在日常使用中需要定期检查叶片表面的腐蚀情况、是否存在撞击变形，叶片表面的光洁度会直接影响推进效率，若出现海生物附着、表面凹坑需要及时打磨修复，避免表面粗糙度上升导致航行油耗增加。五叶结构相比少叶螺旋桨，在相同推力下的运转噪音更低，对于有静音要求的作业船舶、客运船舶适配性更强，同时在船舶倒车工况下，五叶结构的水流作用面积更大，倒车响应速度更快，能有效缩短船舶的制动距离，提升港内作业的操纵安全性。在建模过程中，每个叶片的曲面都需要通过光顺性检查，避免曲面出现褶皱、拐点，保证生成的实体结构在后续有限元分析时不会出现应力异常集中的问题，桨毂与叶片的连接位置需要做圆角过渡处理，圆角半径根据叶片根部厚度确定，通常不小于根部厚度的0.2倍，以此分散运转时的交变应力。
