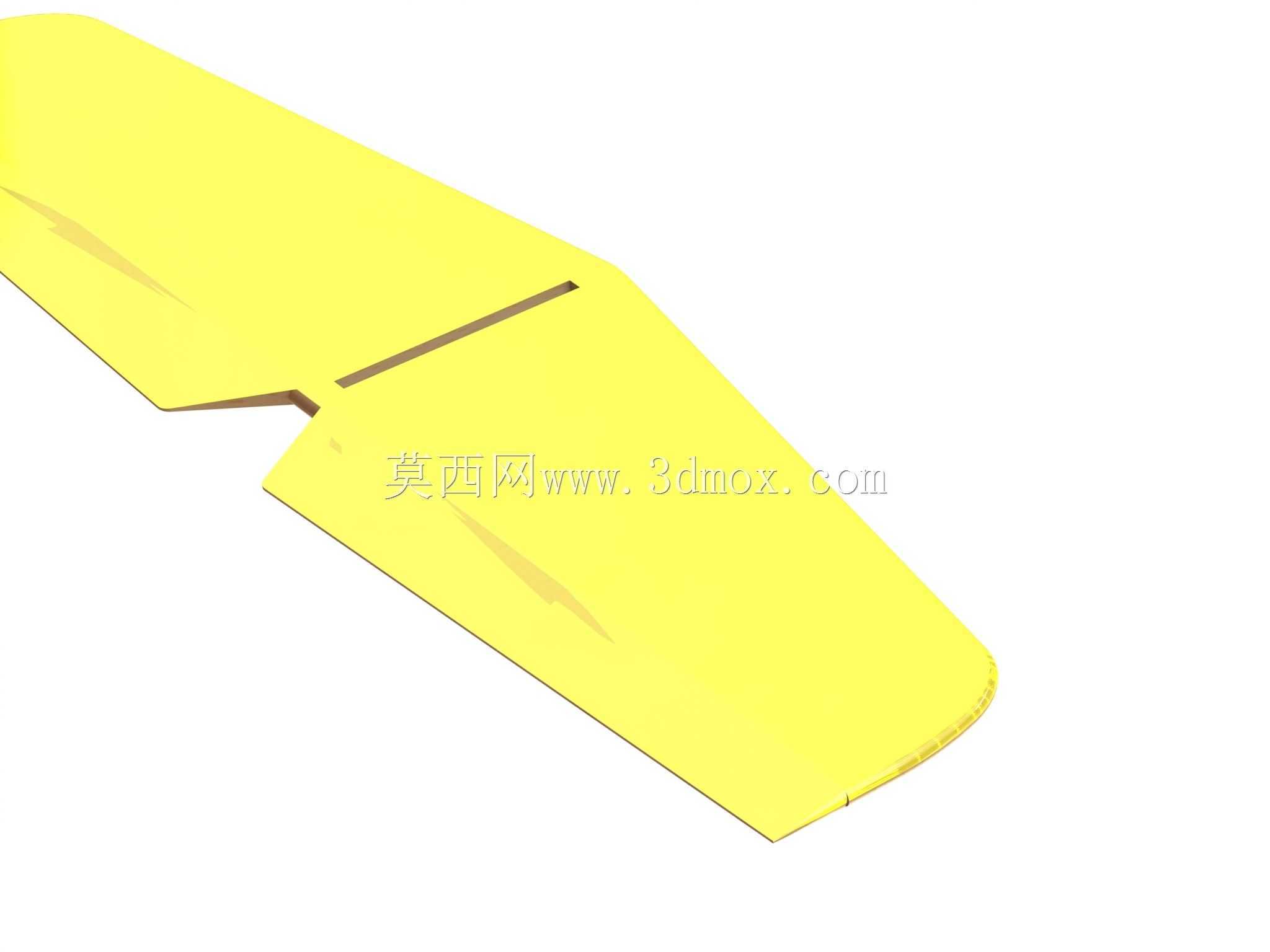

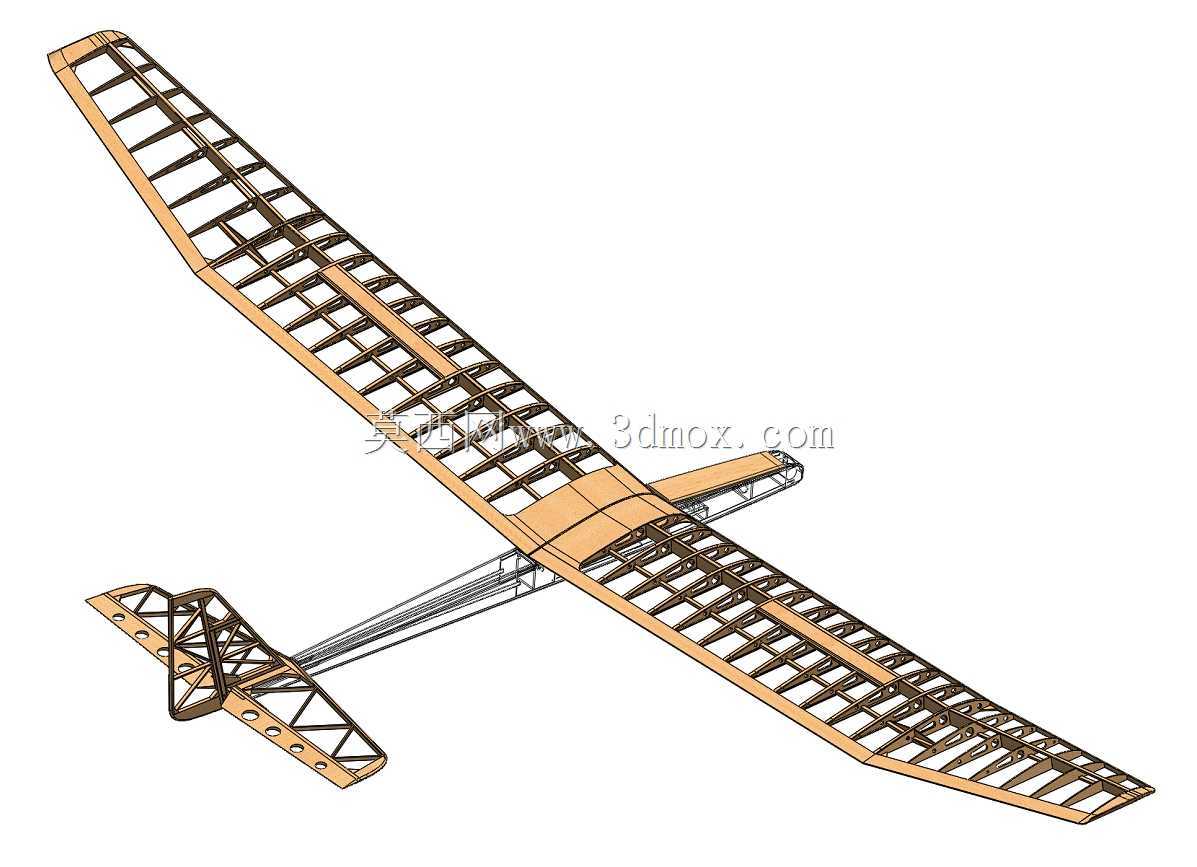

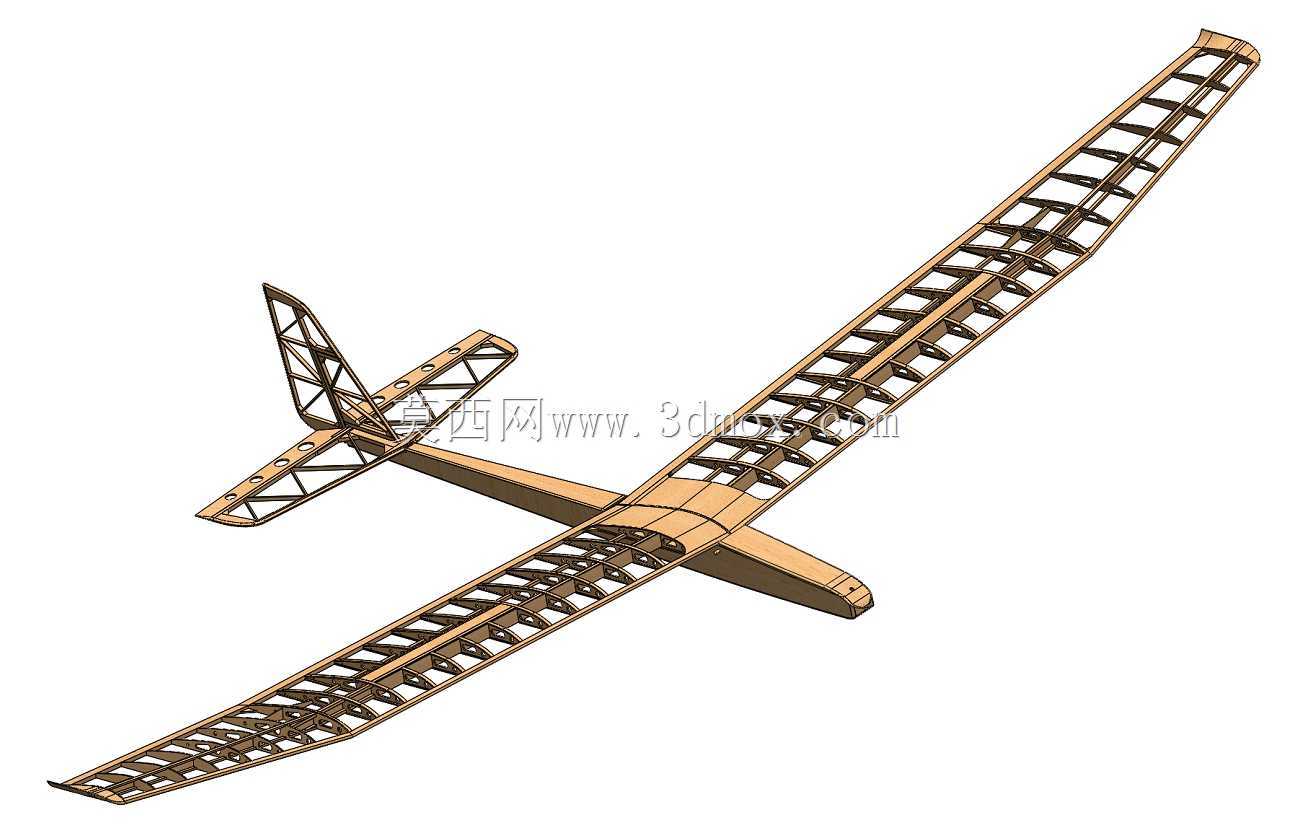

小型船舶鳍舵组合结构三维设计

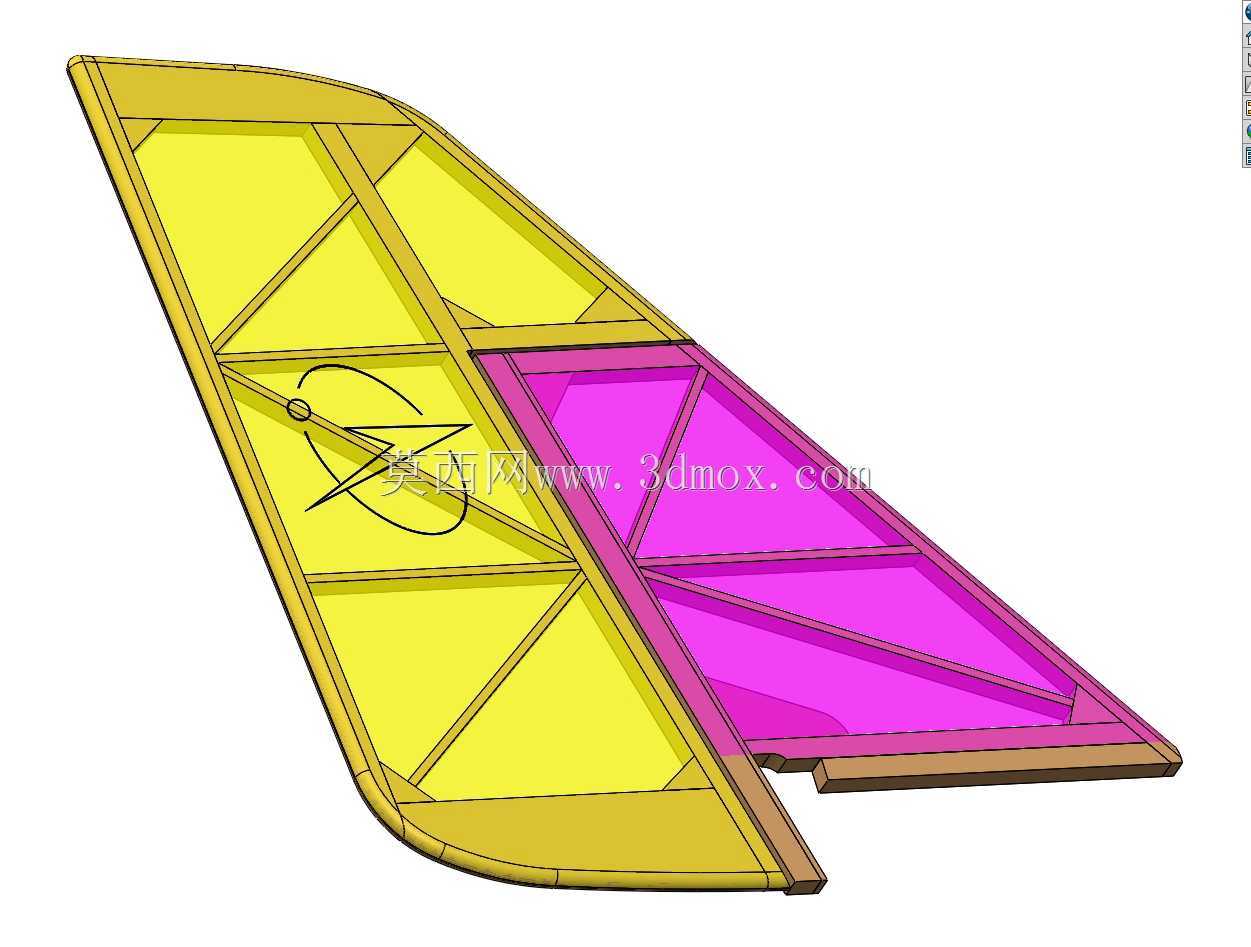

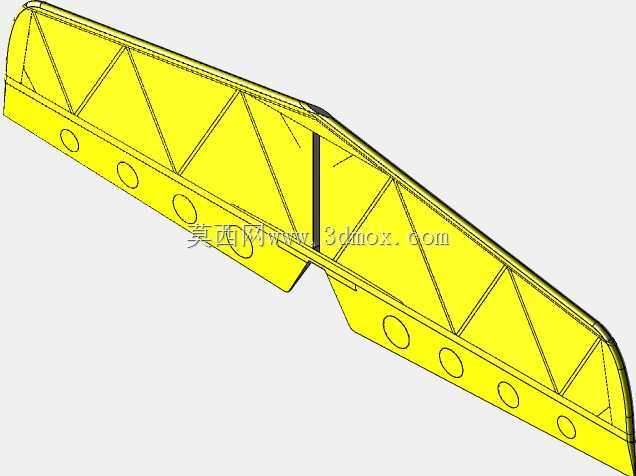

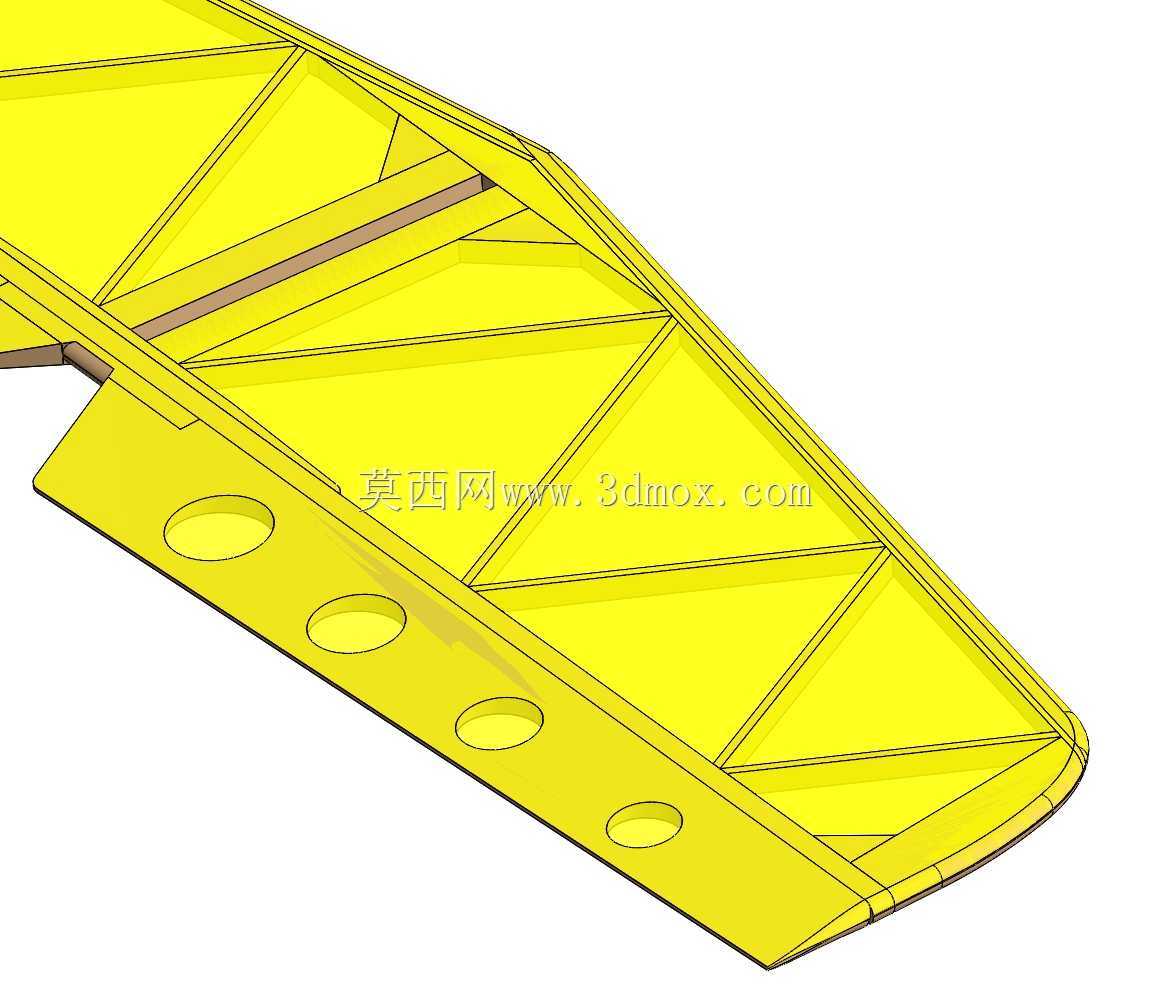

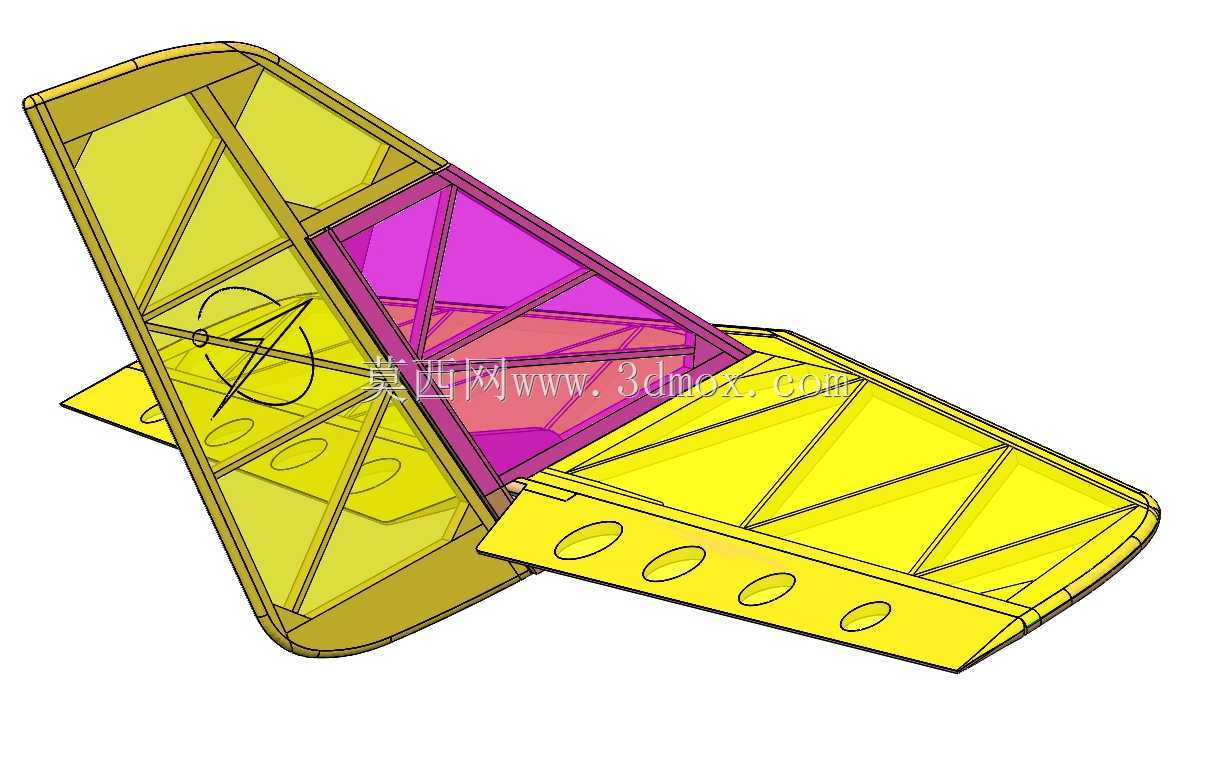

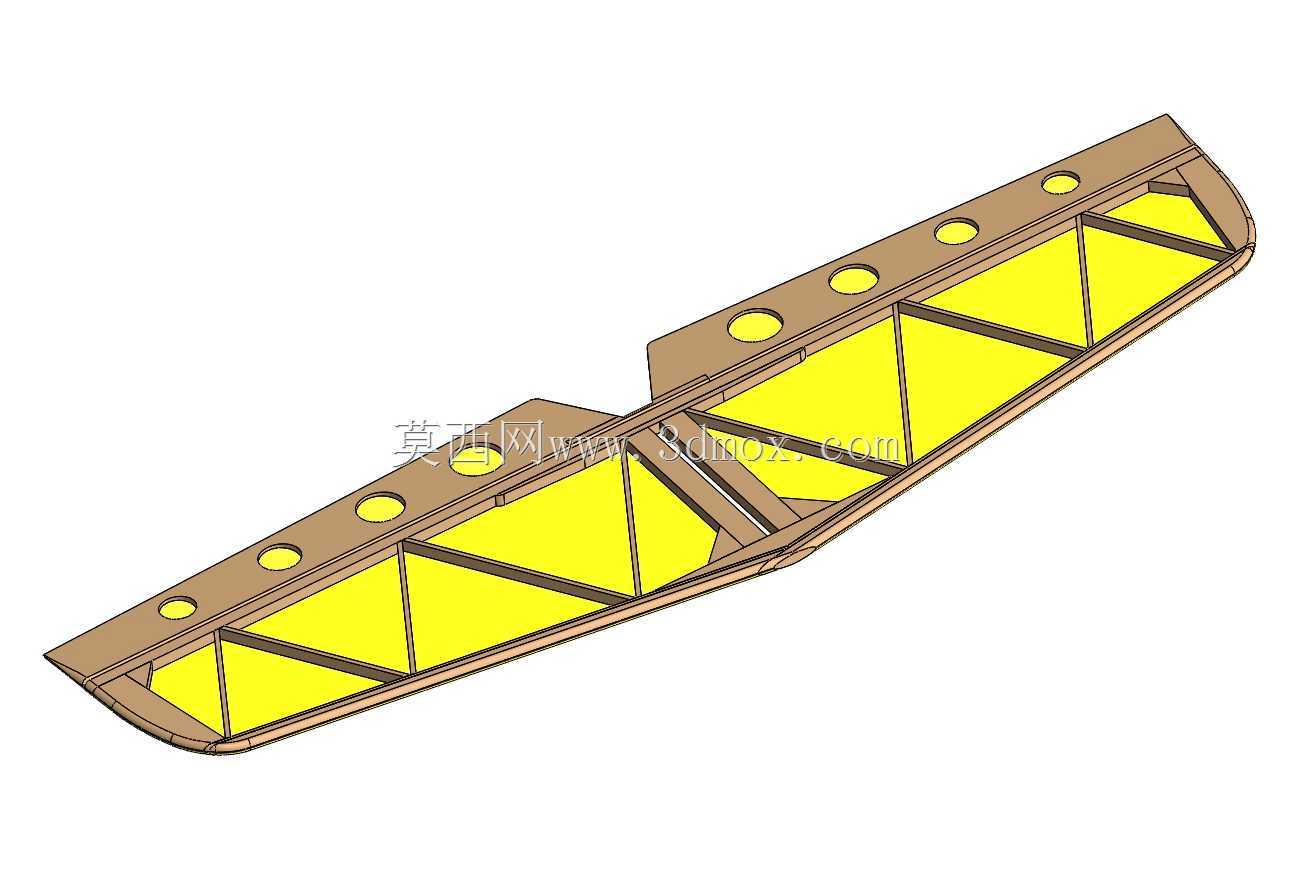

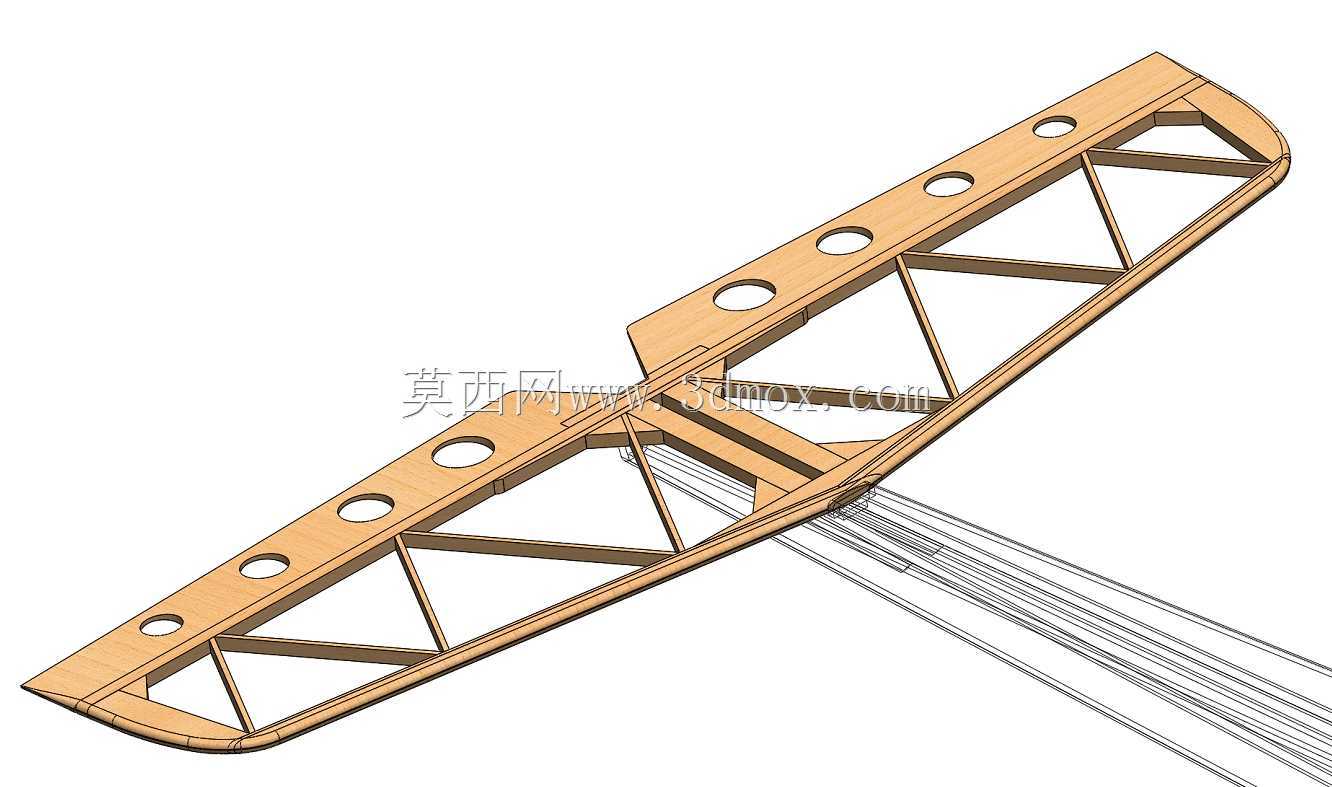

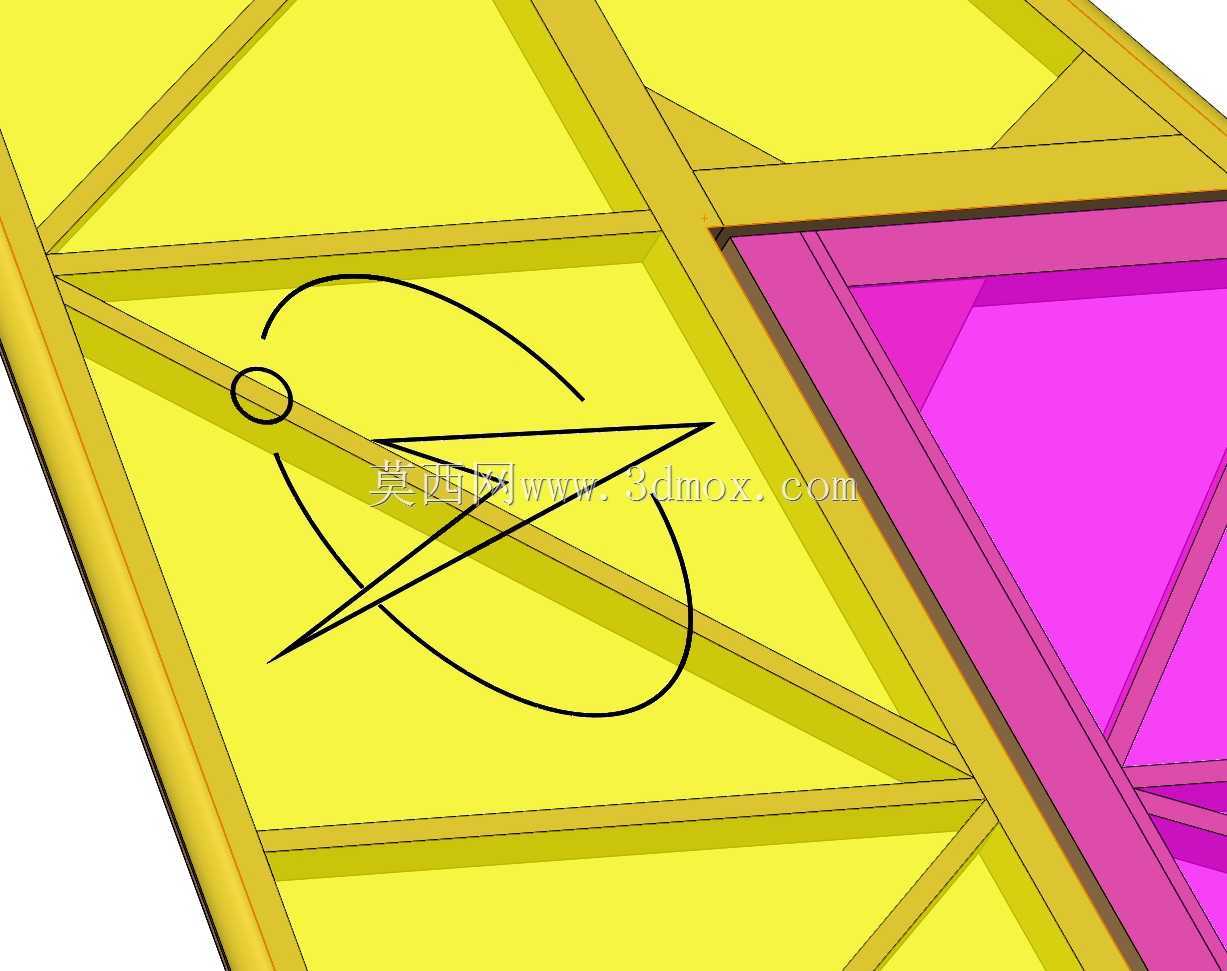

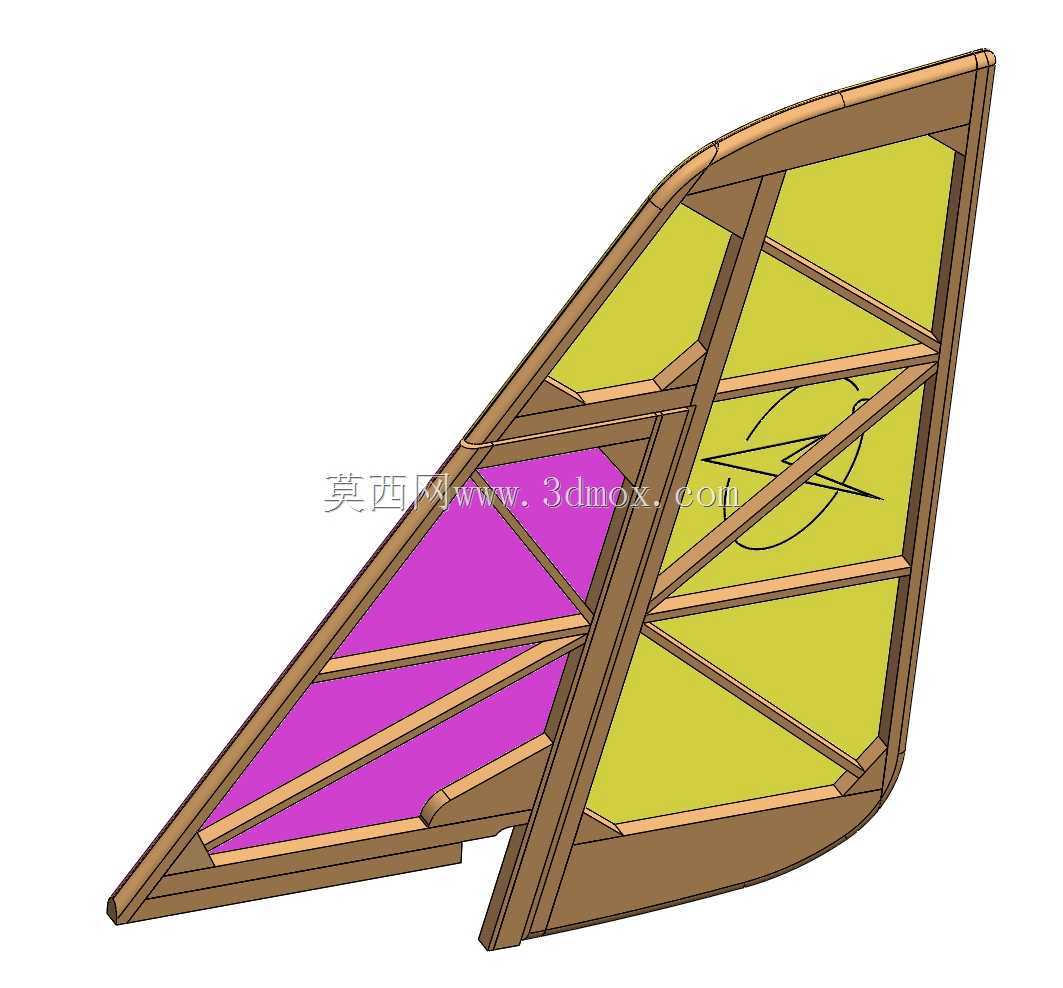

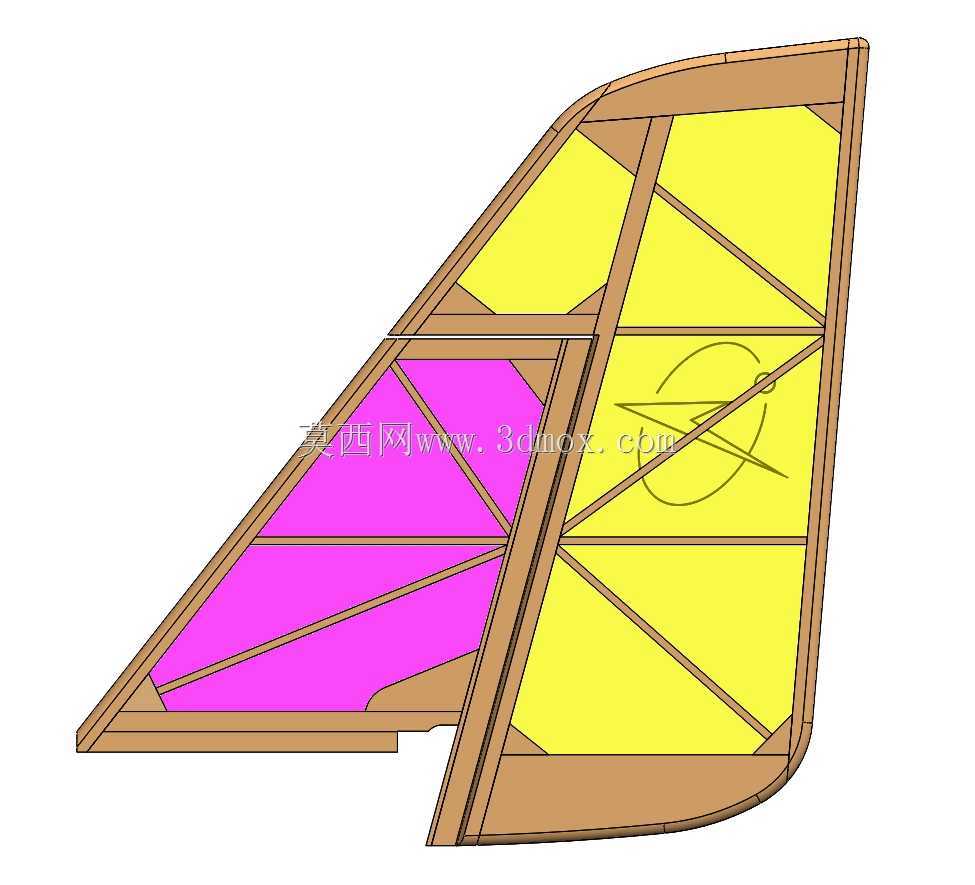

　　安装后与船体外壳的曲面落差控制在1.2mm以内，减少航行过程中的紊流产生。结构强度方面，鳍面与舵面的内部均采用三角形加强筋布局，筋板厚度根据不同区域的受力情况做了差异化设计：靠近安装基座的区域筋板厚度为2.5mm，承受水流冲击的主受力面筋板厚度为2mm，边缘区域筋板厚度收至1.5mm，在保证整体抗水流冲击强度的前提下，尽可能降低结构自重，避免尾部重量过大导致船体航行时出现抬头倾向。考虑到实际使用中需要在结构外层覆盖塑料蒙皮，设计时特意将所有加强筋的顶面做了齐平处理，蒙皮贴合时不会出现局部凸起，同时在结构的边缘预留了0.8mm的蒙皮安装台阶，蒙皮粘贴后可以完全嵌入台阶内，保证外表面的流线完整性。鳍段的主要作用是航行过程中的稳流，在小型竞速船舶、休闲竞技类船体的结构设计中，鳍与舵的组合结构直接决定航行过程中的航向稳定性与转向响应效率，这套鳍舵组合结构的设计，核心围绕开放式船体的塑料覆盖件适配需求展开，兼顾结构强度与水动力性能的平衡。从实际应用场景来看，这类鳍舵结构多用于小型自制竞速船模、奥林匹克级别的小型竞技船舶的尾部操控段，安装位置处于船体尾部水线以下区域，直接与水流接触，既要承担航行过程中横向稳流的作用，也要通过舵面角度调整实现航向的精准控制。设计过程中首先考虑的是安装边界的适配问题，鳍段与舵段的拼接面采用斜向对接结构，对接边做了圆弧过渡处理，避免安装时与船体尾部的开放式框架出现干涉，整体结构的外轮廓完全贴合船体尾部的线型收窄趋势，

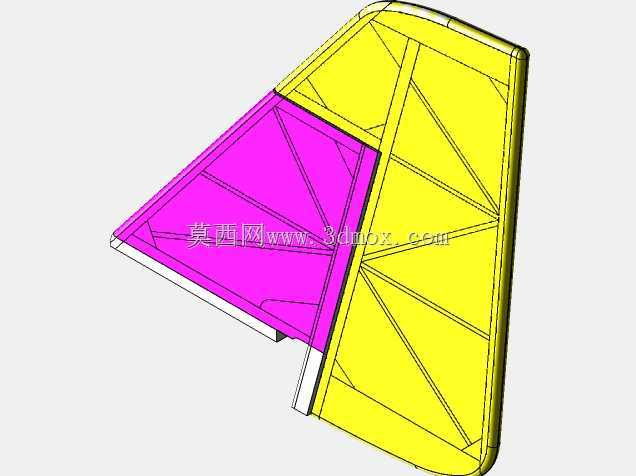

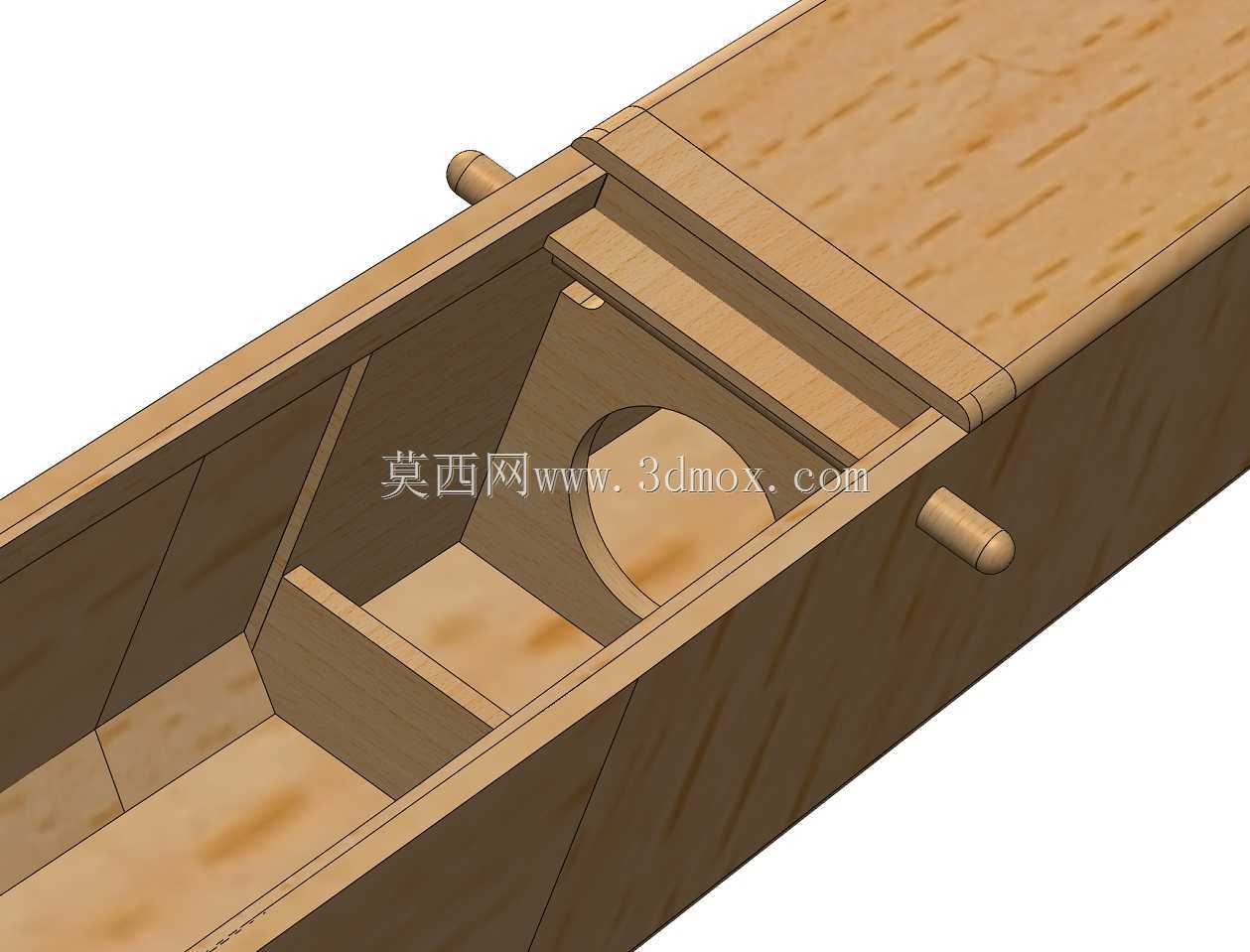

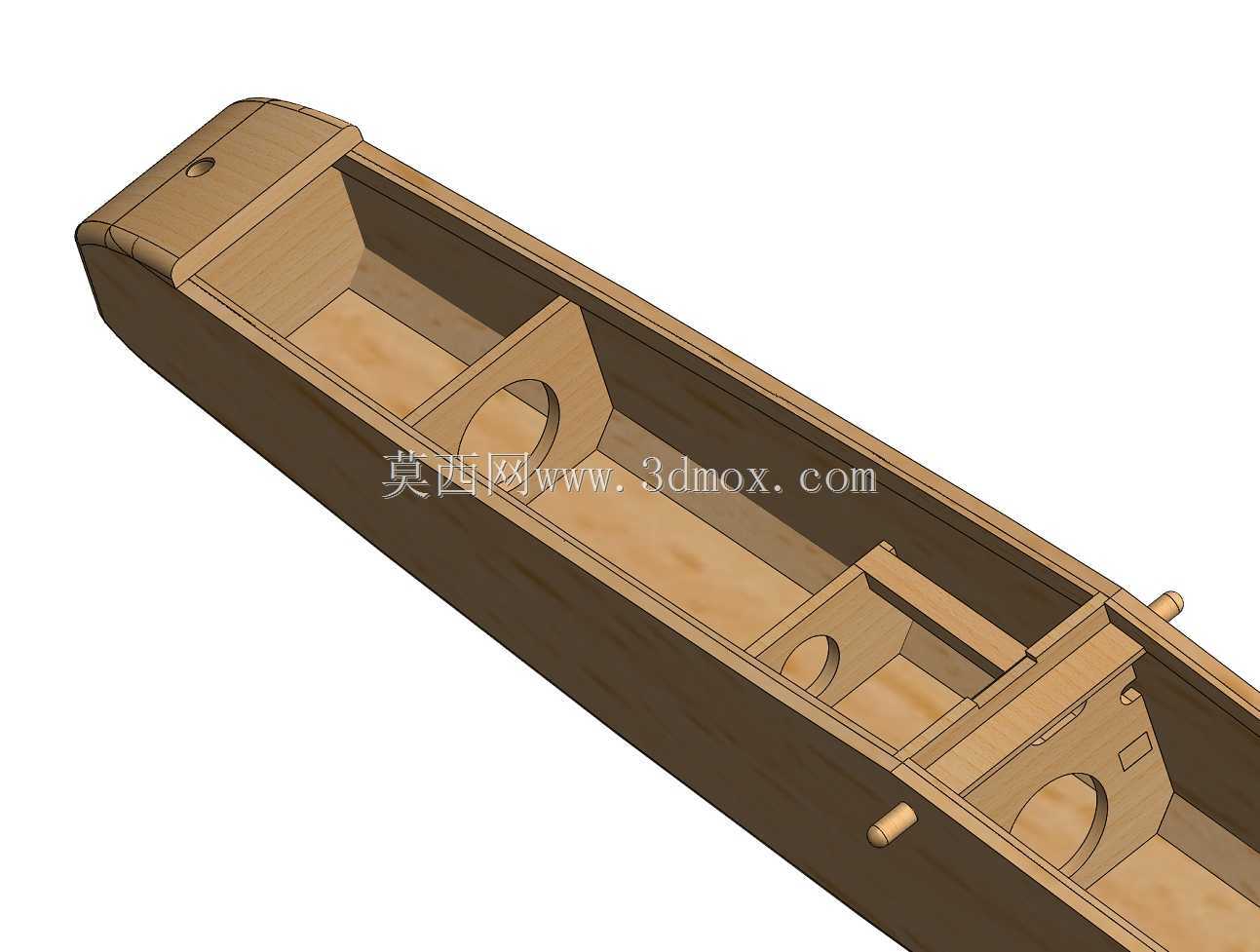

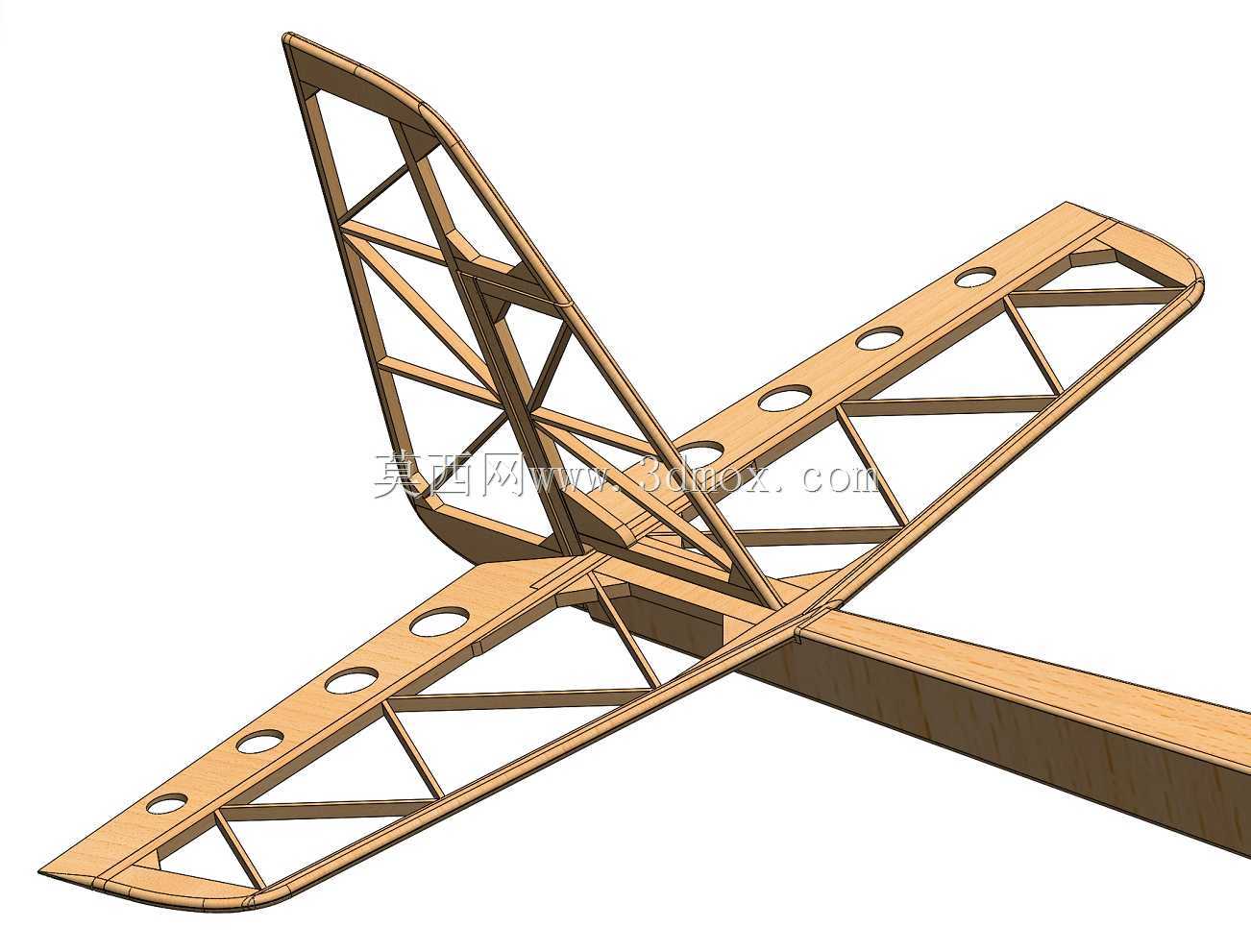

　　其展长与弦长的比例经过水动力角度的优化，展向采用后掠式设计，后掠角度为12度，能够有效分解航行时的横向水流冲击力，降低高速航行时的鳍面颤振；舵段与鳍段采用铰接式安装接口，铰接孔位设置在两者对接面的中上部，距离结构上边缘35mm，这个位置的铰接点可以让舵面转动时的水阻力矩最小，转向操作的力反馈更线性，不会出现高速转向时舵面抖振的问题。安装接口部分，结构的上边缘设置了三个均匀分布的安装凸台，凸台上预留M3的安装螺孔，凸台高度为5mm，安装时可以直接通过螺栓固定在船体尾部的框架上，不需要额外制作转接支架，安装定位效率更高；凸台周围做了局部加厚处理，避免螺栓锁紧时出现结构开裂的问题。从外形尺寸来看，这套鳍舵组合结构的整体弦长为320mm，

　　鳍段展长为180mm，舵段展长为210mm，整体最大厚度为42mm，完全适配长度在3-4米区间的小型竞技船舶的尾部安装空间，不会出现尺寸超界影响其他船体部件布置的问题。设计过程中还特意考虑了塑料件成型的工艺性，所有的转角位置都做了R2以上的圆角处理，避免注塑或者3D打印制作时出现应力集中的问题，加强筋与面板的连接位置也做了0.5mm的倒角过渡，减少成型过程中的缩痕缺陷。实际使用中，这套结构的舵面转动角度范围设置为左右各35度，既可以满足小角度修正航向时的微调需求，也可以满足大角度转向时的舵效要求，不会因为舵角过大导致水流在舵面出现分离失速。鳍面的后掠设计还可以在船体高速航行时产生一定的向下压力，增加尾部的抓水能力，

　　避免船体高速航行时出现尾部打滑、航向失控的问题。对于结构设计从业者来说，这类水动力部件的设计不能只关注理论上的水动力参数，还要结合实际安装的船体结构特点、制作工艺、后期维护的便利性做综合考量，比如这套结构的鳍段与舵段采用分体式设计，后期如果某一部分出现碰撞损坏，可以单独更换损坏的部件，不需要整体替换，降低使用维护成本；同时分体式的设计也让蒙皮的粘贴施工更方便，不需要在复杂的整体结构上做蒙皮定位，施工难度大幅降低。在结构的受力校核上，针对15节航速下的水流冲击载荷做了模拟验证，三角形加强筋的布局可以让整体结构的最大变形量控制在0.3mm以内，完全满足高速航行时的结构刚度要求，不会因为水流冲击导致鳍舵面出现形变，影响水动力性能。
