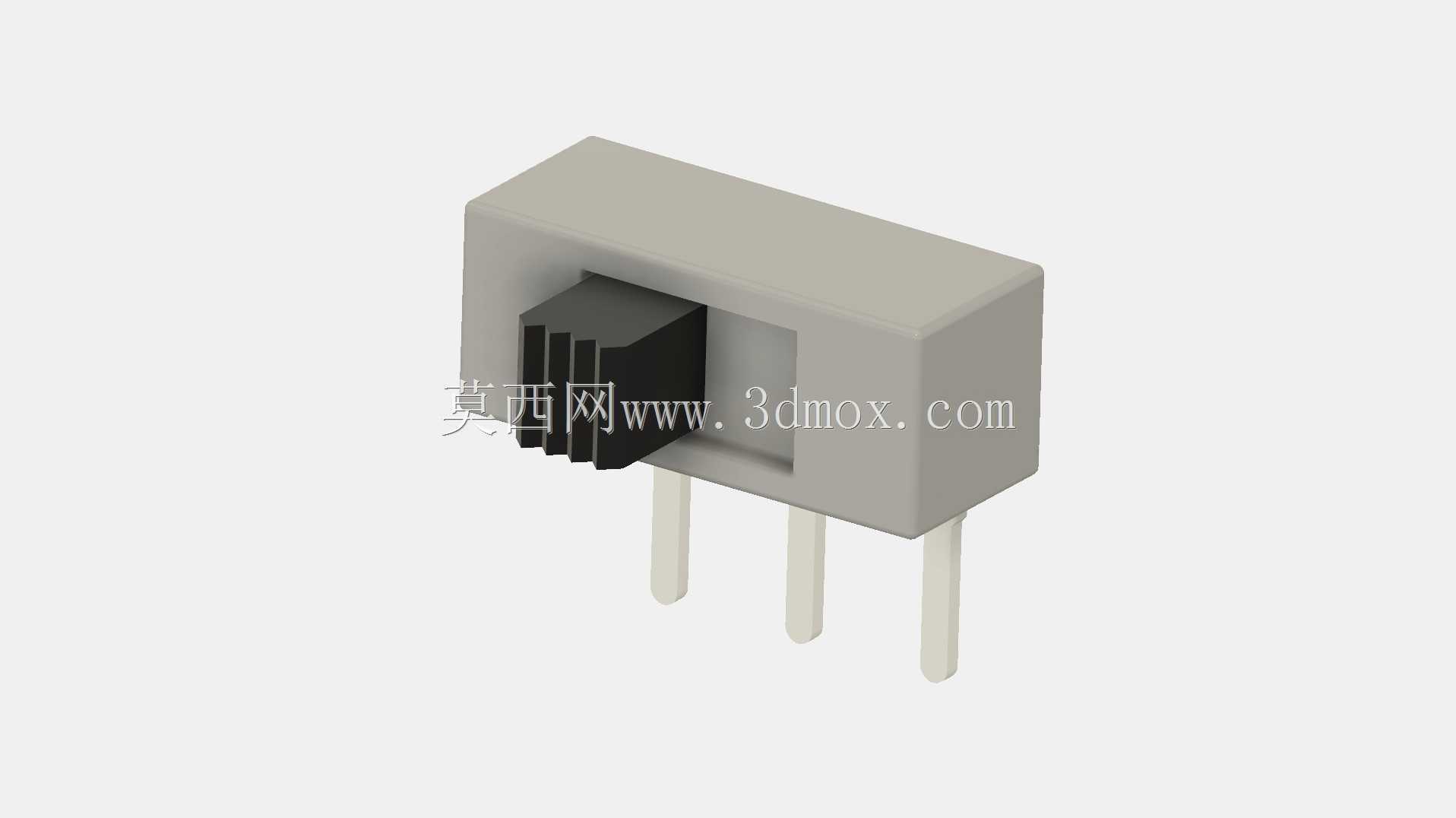

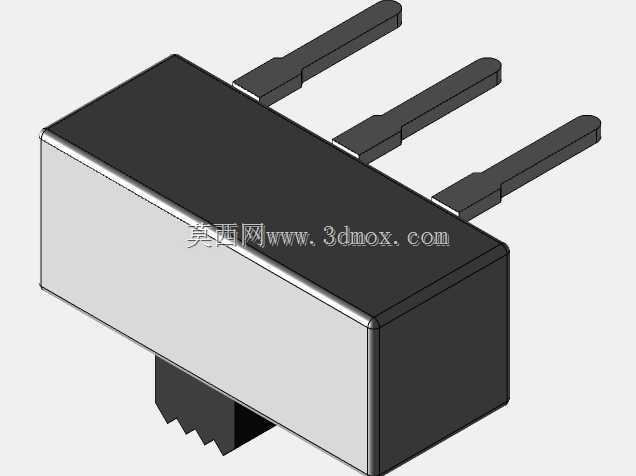

直插式SPDT微型滑动开关结构设计

　　这款直插式SPDT滑动开关，是面向小信号控制回路设计的板载操作元件，日常在消费电子控制板、小型仪器操作面板、嵌入式开发模块、手持检测设备上都能见到它的应用场景，主要承担单刀双掷回路的通断切换功能，可在两个输出回路间完成信号或小功率供电的切换操作，额定承载能力适配300mA以内的6V直流回路，完全覆盖绝大多数低压控制板的信号切换需求。

　　从实际选型适配的角度看，这类开关的设计首先要匹配PCB波峰焊的生产工艺，三个直插引脚采用标准通孔排布，引脚间距经过严格校核，既保证插装时能顺利穿过PCB对应焊盘孔，也能在波峰焊过程中让焊锡均匀浸润引脚与焊盘，避免出现虚焊、连焊的工艺问题。引脚伸出本体的长度经过优化，既满足插装后露出焊盘2-3mm的焊接工艺要求，也不会因为引脚过长在焊接后需要额外剪脚，减少生产环节的工序步骤。开关本体采用耐高温的工程塑料注塑成型，能够耐受波峰焊过程中的短时高温冲击，不会出现壳体变形、拨块卡滞的问题。

　　开关的操作拨块做了防滑纹理设计，外露的拨块高度适配常规面板的安装间隙，不管是直接裸露在PCB上作为调试操作部件，还是穿过面板开孔作为外部操作件，都能保证手指拨动时有足够的摩擦力，不会出现打滑的情况。拨块的滑动行程经过精准调校，切换档位时有清晰的到位手感，操作者不需要观察指示灯就能通过触感判断回路是否切换到位，避免出现档位停在中间位置导致两路回路都未可靠接通的问题。开关内部的动触片采用高弹性铜合金材料冲压成型，表面做了镀镍防氧化处理，既保证长期使用后的接触可靠性，也能减少接触电阻带来的信号损耗，在小信号传输场景下不会因为接触电阻过大导致信号衰减失真。

　　从安装边界的尺寸来看，开关本体的长宽高尺寸做了极致压缩，能够适配高密度排布的PCB板，在板上占用的安装空间极小，周边不需要预留过大的操作避让空间，只需要在拨块滑动方向预留出对应行程的空位即可，非常适合在空间紧凑的小型电子设备内部使用。开关的安装定位依靠三个直插引脚完成，不需要额外的固定柱或者卡扣，插装后引脚与焊盘焊接完成即可实现可靠固定，能够承受常规操作下的拨动力度，不会出现本体松动、引脚脱焊的问题。

　　在结构设计的细节上，开关本体的拼接缝隙做了错位防溢锡设计，波峰焊过程中液态焊锡不会顺着缝隙渗入开关内部，避免出现内部触点短路、拨块卡滞的失效问题。壳体内部的滑动轨道做了低摩擦系数的表面处理，拨块滑动时阻力均匀，长期反复操作后也不会出现卡顿、手感变涩的问题，能够满足数千次的操作寿命要求，适配绝大多数民用电子设备的全生命周期使用需求。这类开关在电路设计中通常用于电源回路切换、功能模式选择、信号通路切换等场景，相比轻触按键它不需要持续施加按压力，切换后档位会保持在对应位置，不需要额外的电路做状态锁存，能够简化外围电路的设计复杂度，降低整体方案的元器件成本。在三维建模过程中，需要重点校核引脚的位置度、拨块的滑动行程范围、本体与周边元器件的安全间隙，尤其是在做PCB布局协同设计时，要保证开关本体与周边电容、电阻等贴片元件的距离满足焊接工艺的安全间距要求，避免出现元件干涉、焊接时热量传导损坏周边元件的问题。同时还要注意拨块操作方向的预留空间，不能在拨块滑动路径上布置其他较高的元件，否则会导致拨块无法拨动到指定档位，造成功能失效。
