500mAh3.7V小型锂聚合物供电电池结构

　　做便携类数码、小型车载电子结构设计的工程师，大多遇到过内置供电单元选型卡壳的情况——既要塞得下设备内部预留的狭窄腔体，又要保证续航能覆盖设备连续工作的最低时长，还要避开接插件、电路板上凸起元件的干涉，这款小容量锂聚合物供电单元的结构设计，刚好适配这类对安装空间要求严苛的场景。从实际落地的适配场景来看，这类容量规格的软包锂电，核心服务于对持续供电电流要求不高、但对安装厚度和整体重量敏感的小型电子设备，比如手持GPS定位终端、行车记录仪内置备用供电、小型MP3播放模组、便携蓝牙扬声器、入门级运动MP4播放器这类产品，部分小型智能家居的传感节点、低功耗车载DVR的掉电保护模块，也会选用同规格的电池作为内置储能部件，

　　避免外部供电中断时出现数据丢失或者设备硬重启的问题。从结构设计的思路来看，这款电池没有采用硬壳封装的方案，而是用铝塑复合膜做软包封装，核心考量就是最大化利用设备内部的异形空间——硬壳电池的外壳有固定的壁厚和成型圆角，遇到设备内部有电路板凸起、接插件让位的情况，很容易出现空间浪费，软包封装的电芯可以在保证内部极片不被折损的前提下，适配腔体的微小形变，把能利用的空间都留给储能电芯，同等外形尺寸下能做到更高的容量密度。很多工程师做内置电池选型时容易忽略安装边界的细节，这款电池的外形尺寸控制在702035的常规规格区间，也就是厚度2mm、宽度20mm、长度35mm左右，整体厚度公差控制在±0.2mm，长宽方向的公差不超过±0.5mm，

　　刚好能嵌入多数小型便携设备预留的电池仓，不会出现装进去晃荡或者塞不进去的问题。电池的保护板布置在电芯长度方向的一端，没有额外占用电芯主体的厚度空间，保护板上集成了过充、过放、过流保护的核心元件，输出焊盘的位置做了补强设计，方便结构工程师在做整机装配时，直接通过镍片或者软排线对接设备主板的供电引脚，不需要额外给保护板做让位开槽。考虑到不同设备的安装固定需求，电池的背面预留了双面胶粘贴的基准区域，没有布置凸起的元件或者焊点，装配时可以直接用耐高温双面胶把电池固定在设备壳体内壁或者PCB的预留空位上，不需要额外设计电池压片或者固定卡扣，能进一步减少整机的结构零件数量，降低装配复杂度。从功能特性的角度来说，3.

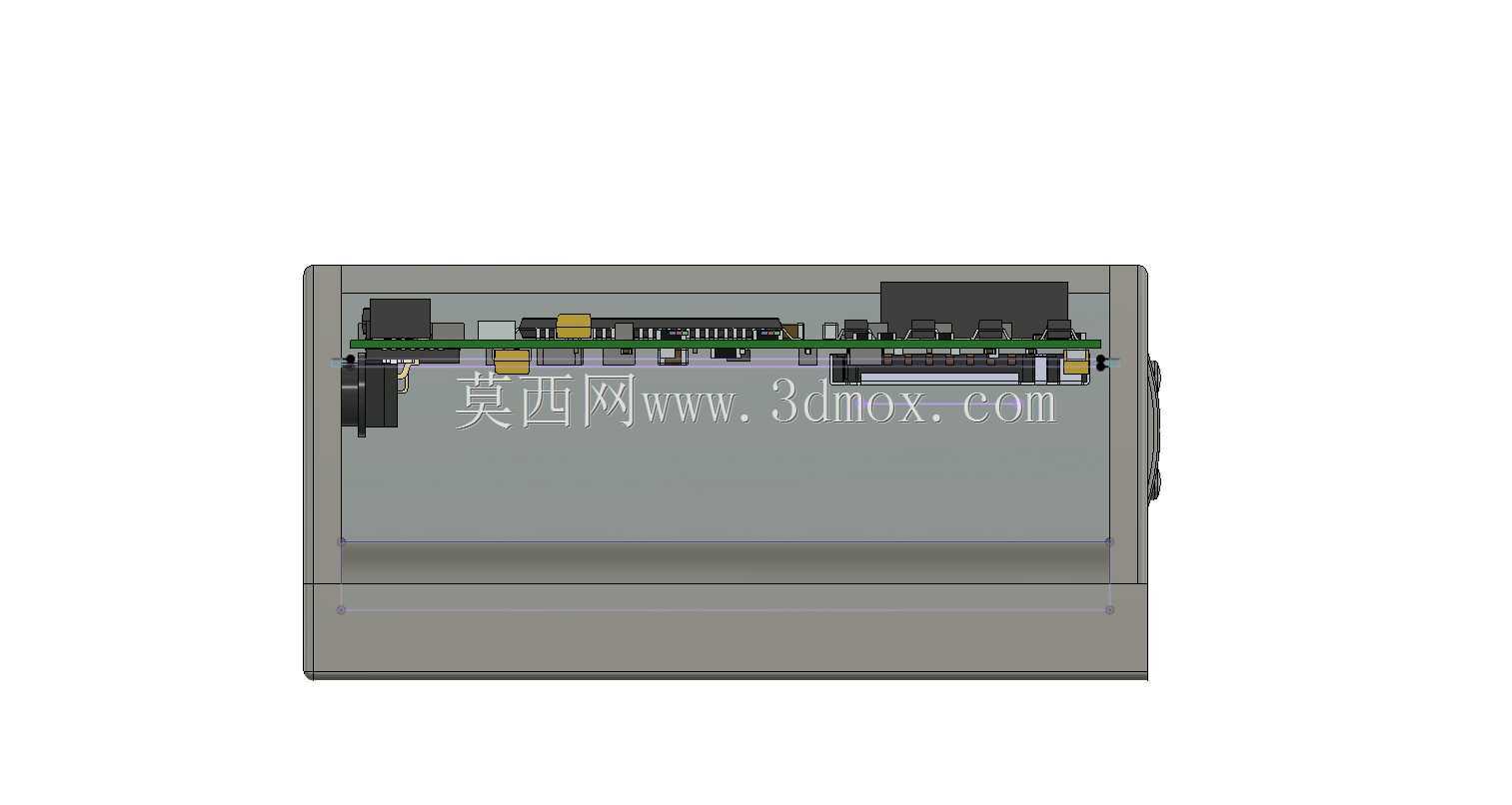

　　7V的标称电压刚好匹配多数小型数码设备的主板供电输入范围，不需要额外增加升压或者降压电路，能减少主板上的电源元件数量，降低整机的静态功耗；500mAh的容量对于低功耗设备来说，能支撑数小时的连续工作，就算是作为备用供电单元，也能满足设备掉电后完成数据存储、安全关机的电量需求。很多新手工程师做内置电池建模时，容易漏掉电池外层封装膜的厚度、保护板上元件的凸起高度，导致设计出来的电池仓和实际电池出现干涉，这款模型把电芯主体、保护板元件、输出引脚的所有细节都做了还原，甚至连封装膜的折边位置、保护板上元件的布局高度都和实物一致，在做整机结构干涉检查时，能直接导入装配体验证空间匹配度，不需要反复调整电池仓的尺寸。另外，考虑到部分设备需要把电池布置在靠近天线的位置，这款电池的封装层做了防电磁干扰的处理，模型里也还原了封装层的结构层次，工程师在做EMC预验证时，可以参考这个结构预留天线的净空区域，避免电池的金属层影响天线的信号收发。实际装配过程中，这类软包电池最容易出问题的地方就是输出引线的位置，如果引线预留长度不够，或者走线位置和壳体内的加强筋、螺丝柱干涉，很容易在整机跌落测试时出现引线扯断、焊点脱落的问题，这款模型里把输出引线的弯折半径、出线方向都做了符合工程实际的还原，工程师在做整机走线设计时，可以直接参考这个出线位置预留走线槽，不需要反复打样验证引线的长度和走向。
