40毫米8欧0.5瓦Arduino配套扬声器结构

　　做嵌入式开源硬件相关的结构设计时，这类小尺寸扬声器是经常会用到的电声配套元件，很多做小型互动装置、玩具类产品的工程师在选型阶段，都会优先匹配这类参数的喇叭，毕竟它的适配场景足够广，不管是做简易的语音提示装置，还是搭配DFPlayer这类MP3播放模块做小型音频输出终端，都能满足基础的发声需求。从实际使用的场景来看，这类扬声器最常出现在儿童电动玩具、桌面小型互动摆件、Arduino开源教学实验套件、简易门禁提示装置这类对音质要求不高，但对安装尺寸、功耗有严格限制的设备里，毕竟它的额定阻抗是8欧姆，额定功率只有0.5瓦，不需要搭配复杂的功放电路，直接通过模块的音频输出引脚就能驱动，对新手做原型验证来说非常友好，不用额外计算功放匹配的参数，也不用担心功率过大烧坏模块引脚。

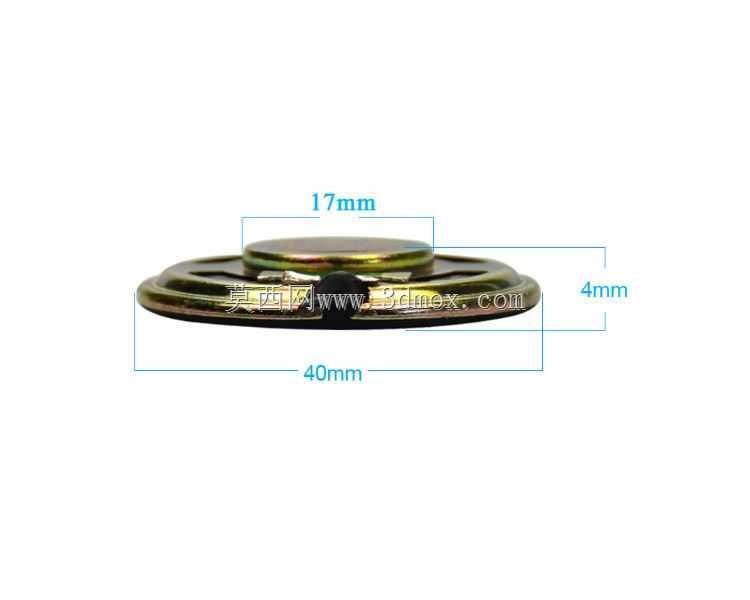

　　从结构设计的角度来说，这款扬声器的外径控制在40毫米，属于典型的圆形薄型内磁喇叭结构，整体厚度控制得比较薄，安装的时候不需要预留太深的腔体空间，哪怕是壁厚只有2毫米的塑料外壳，只要在壳体上开出对应直径的出声孔位，预留好两个焊片的接线空间，就能完成安装固定。很多新手做结构的时候容易忽略喇叭的安装边界，这款产品的金属外圈是卷边结构，实际安装的时候，壳体上的定位台阶内径要比喇叭外径小0.2到0.3毫米，刚好能卡住卷边位置，不需要额外打螺丝固定，靠壳体的上下盖扣合压力就能把喇叭压紧，既节省了固定件的成本，也能避免喇叭在壳体内晃动产生异响。

　　设计配套结构的时候还要注意，喇叭的振膜正面要预留至少1毫米的空隙，不能让壳体的筋位直接贴到振膜表面，不然会导致振膜振动受阻，出现声音发闷、音量变小的问题，背面的磁钢位置也不要紧贴壳体的PCB板，要预留至少0.5毫米的间隙，避免磁钢碰到板上的贴片元件造成短路，同时也能给磁钢留出一定的散热空间，毕竟长时间连续播放的时候，磁钢和音圈位置会产生少量热量，留足间隙能避免热量堆积影响元件寿命。接线端的两个焊片是对称分布在磁钢两侧的，做结构的时候要在对应位置留出走线槽，方便导线从焊片位置引到PCB的音频输出焊盘，走线的时候要注意导线不要绷得太紧，要留1到2毫米的余量，避免装配的时候扯断导线或者把焊片从喇叭本体上扯下来。

　　从功能特性上来说，这类小功率扬声器的频响范围刚好覆盖人声语音的频段，用来做提示音、短语音播报完全够用，虽然不适合播放高保真音乐，但对于开源硬件原型、简易玩具这类场景来说，性能够用而且成本极低，批量采购的成本能控制在很低的区间，非常适合对成本敏感的消费类小产品。很多做教学实验套件的厂商都会选用这款喇叭，就是因为它的参数通用性极强，不管是搭配Arduino控制板还是其他单片机最小系统，只要写好对应的音频播放代码，就能快速实现发声功能，不需要做复杂的硬件调试。

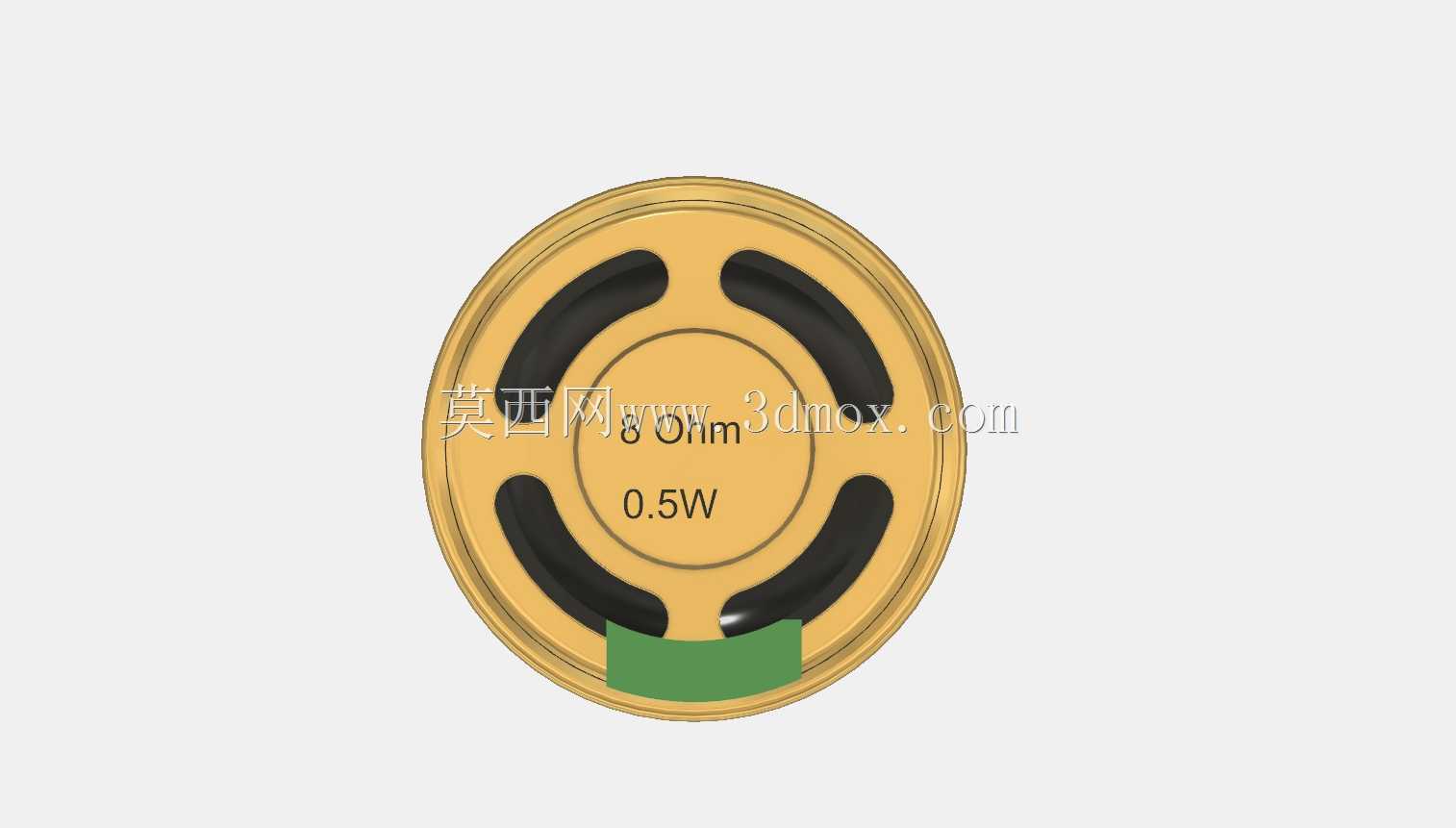

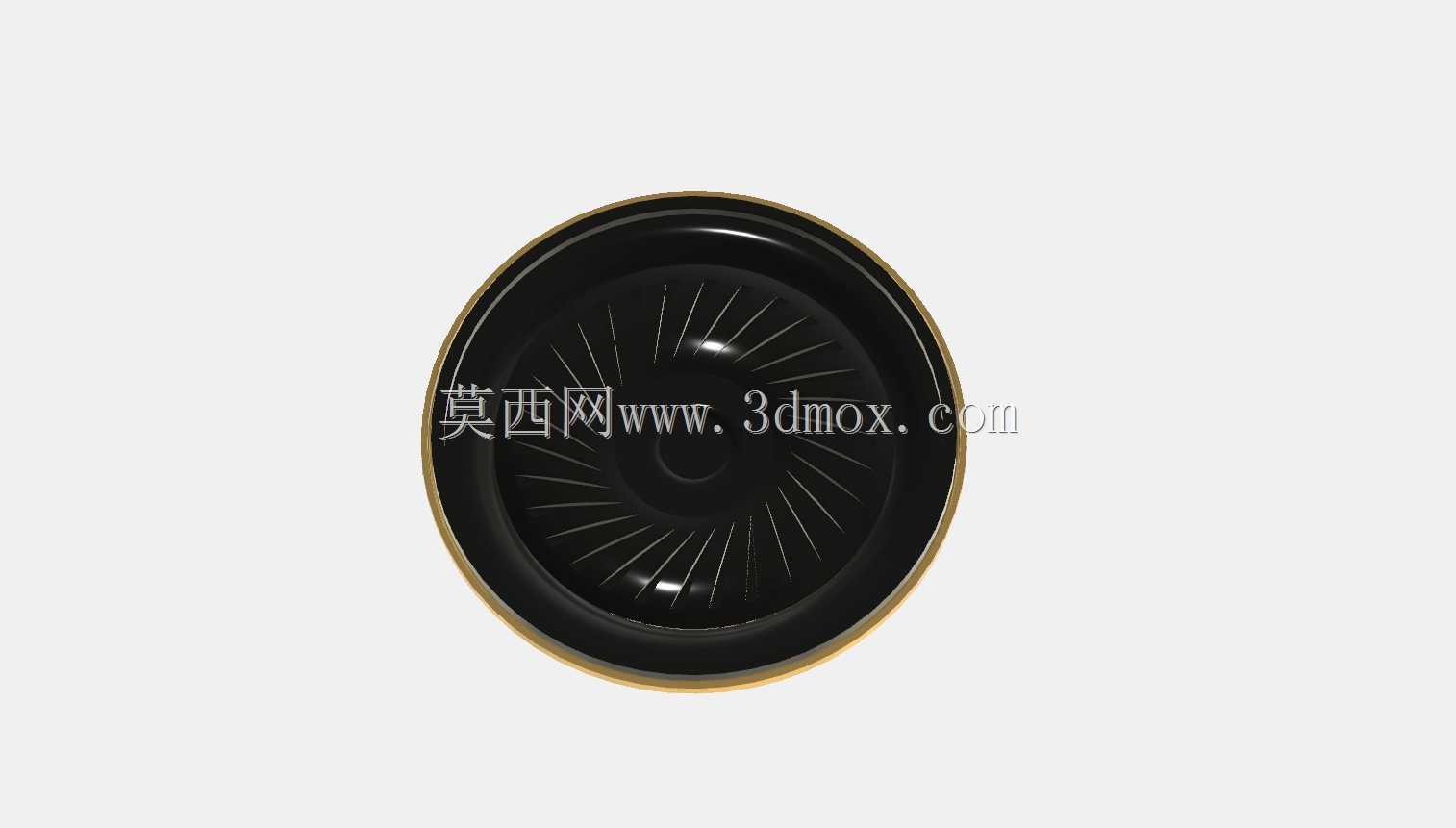

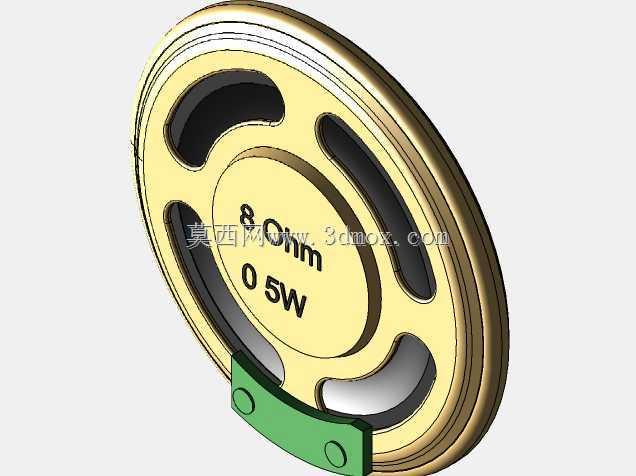

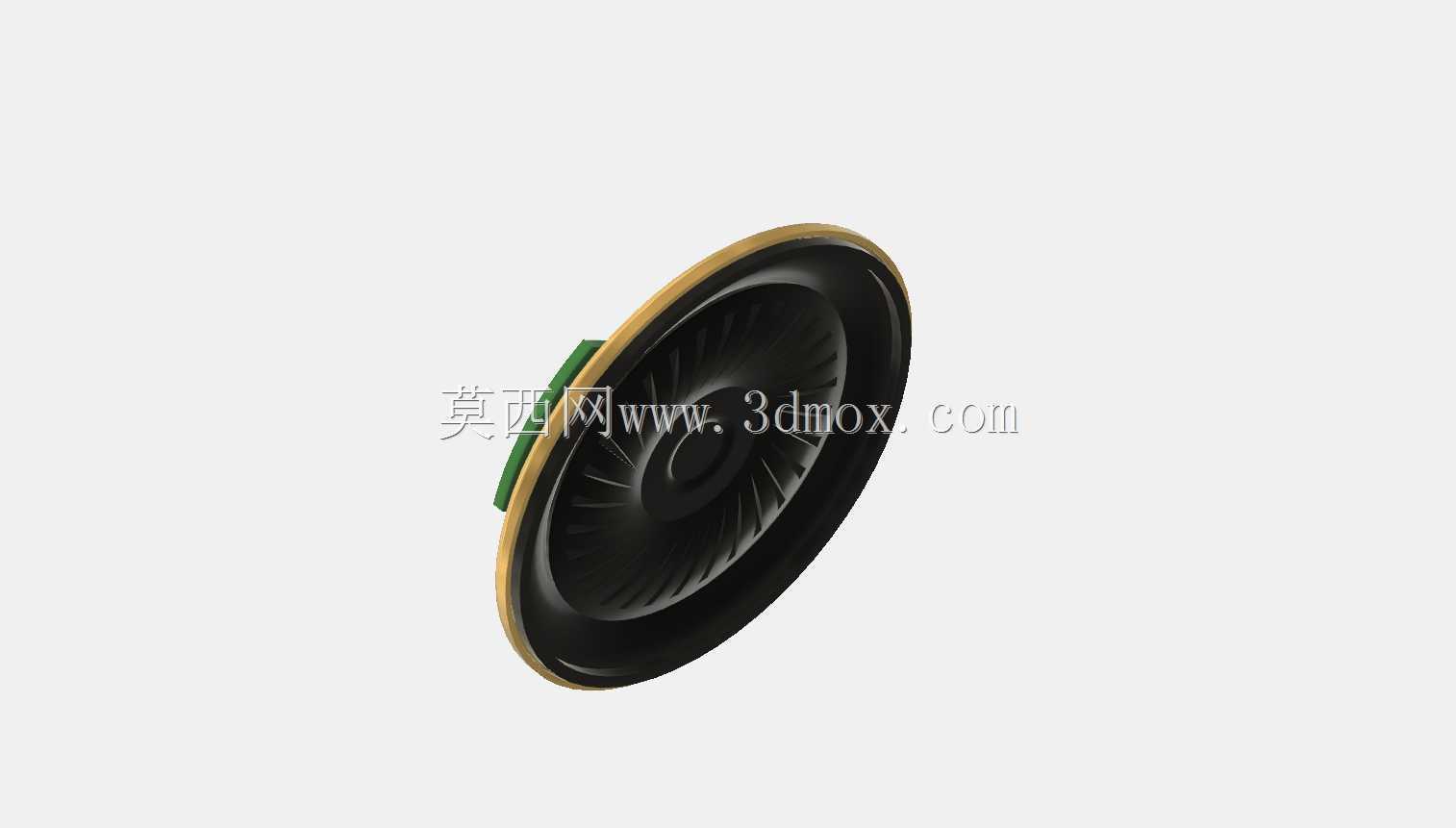

　　实际建模的时候要注意还原喇叭的细节结构，外圈的金属卷边要做圆角处理，不要出现尖锐的棱角，不然装配的时候容易刮伤壳体或者划伤操作人员的手，振膜表面的加强筋纹路也要准确还原，这些纹路是用来提升振膜刚性的，避免大音量下振膜出现分割振动产生破音，中心的防尘帽是凸起的球面结构，建模的时候要注意球面的弧度，不要做的太平或者太凸，不然会和实际产品的尺寸产生偏差，影响装配间隙的判断。背面的磁钢是圆柱形结构，两个接线焊片要做出一定的倾斜角度，方便焊接导线，不要把焊片建的和磁钢端面垂直，不然实际焊接的时候烙铁很难碰到焊片位置，会增加生产装配的难度。

　　做安装结构验证的时候，还要考虑出声孔的开孔率，一般来说正对振膜位置的壳体开孔率要做到30%以上，开孔的直径不要超过1毫米，避免灰尘或者小杂物从孔位掉进去落到振膜上，影响振膜的振动，要是产品有防水要求的话，还可以在喇叭和壳体之间加一层防水透声膜，这时候就要在安装台阶上预留出防水膜的厚度空间，一般0.1毫米厚的透声膜，就要把台阶的深度多预留0.15毫米，避免压合的时候把透声膜压坏，影响防水效果。
