长条型12V5A直流供电电源结构设计

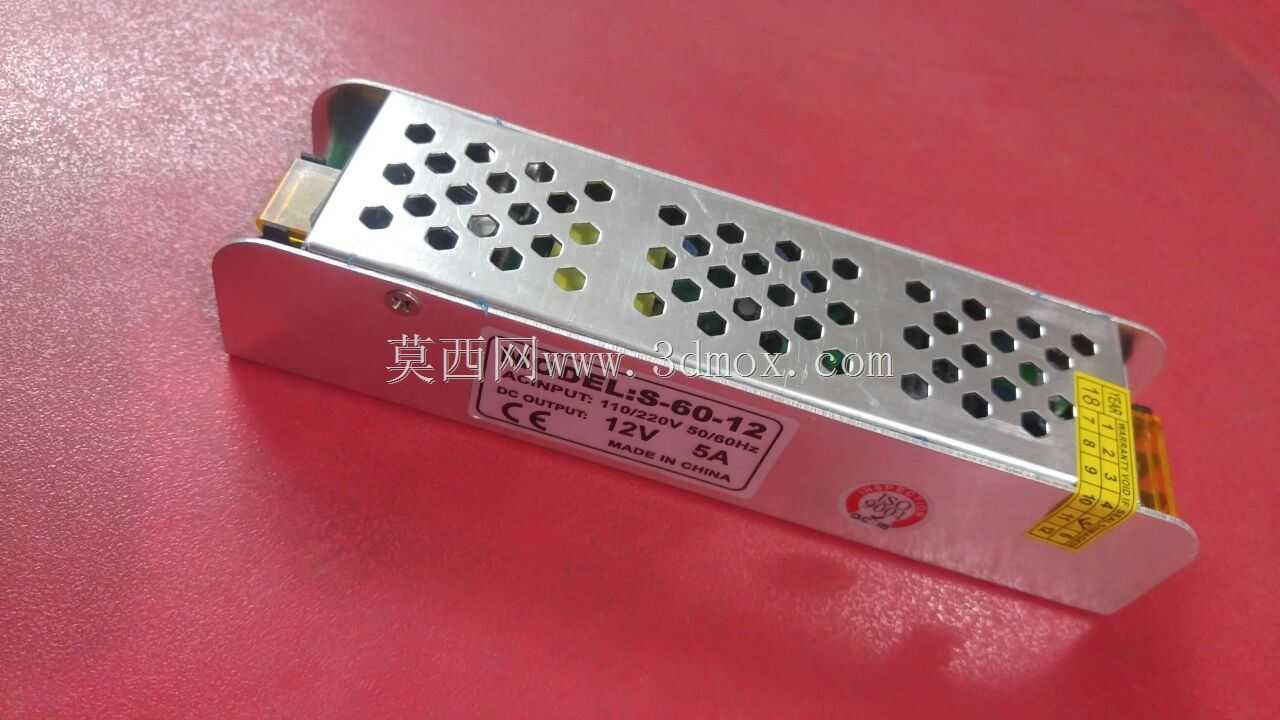

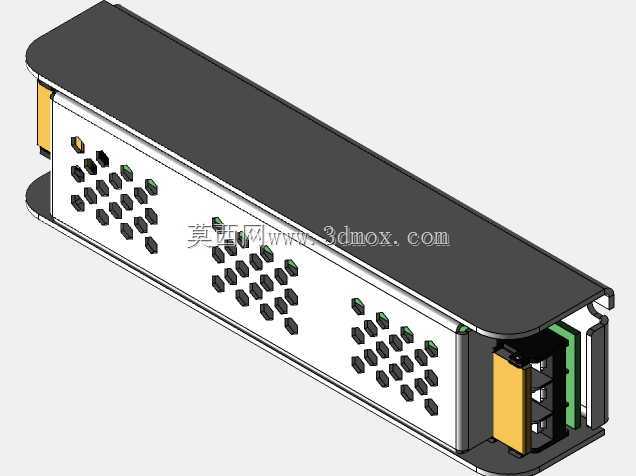

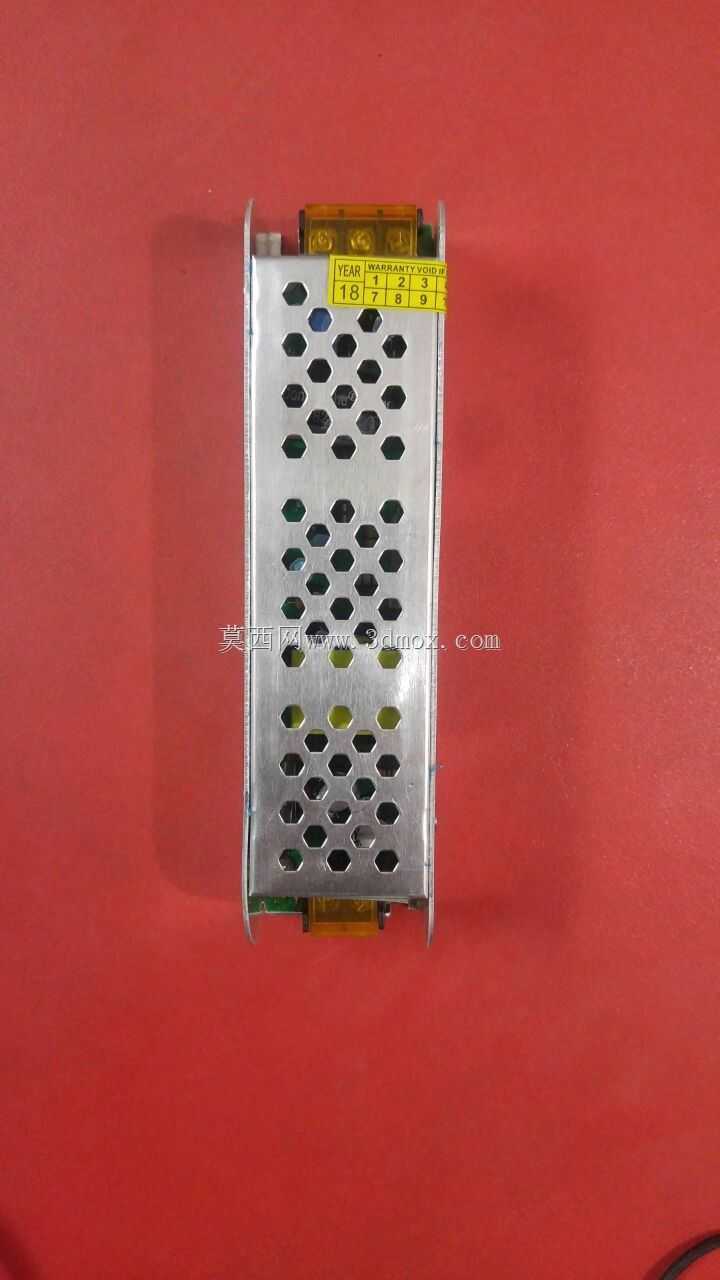

　　这款长条型直流供电单元，核心输出规格为12V5A，在工业控制、小型机电设备、民用电子配套领域的应用覆盖度极高，常见于嵌入式设备机柜内部供电、LED灯带集中驱动、小型传感节点组网供电、桌面型测试工装配套供电等场景，相比传统方块型开关电源，其狭长的外形设计专门适配窄空间安装需求，很多设备侧装导轨旁、机柜走线槽侧边、显示模组背部的狭窄预留位，刚好能容纳这类长条结构的电源，不会挤占核心功能部件的安装空间。从结构设计逻辑来看，外壳采用上下扣合的装配方式，上盖为哑光黑绝缘材质，既做电气绝缘防护，也能避免内部电路受外界粉尘、凝露的直接侵蚀，侧立面的白色壳体部分做了阵列式六边形散热开孔，开孔排布避开了内部PCB板上的高压元器件走线区域，

　　既保证内部功率器件工作时的空气对流散热，又能防止外界金属碎屑、细小杂物直接掉落到高压引脚位置引发短路故障，开孔的边缘做了小倒角处理，不会在装配或者后期维护时划伤操作人员的手部。两端的端盖部分做了快装卡扣结构，不需要额外打多颗固定螺丝就能实现壳体的锁紧，后期维护更换内部元器件时，只需要用平口螺丝刀撬动卡扣位置就能拆开外壳，比全螺丝固定的结构维护效率高不少，端盖上预留的接线位做了分色标识，交流输入侧和直流输出侧的接线端口有明确的物理分隔，避免接线时误接高低压线路引发烧件问题。从安装边界来看，整体外形为窄长条形，宽度控制在常规工业安装的标准预留尺寸内，安装孔位的间距适配市面常见的DIN导轨旁装支架、设备背板螺柱孔距，

　　既可以通过背部的挂耳螺丝固定在平整的安装板上，也能搭配专用卡扣卡在标准电气导轨上，安装方式灵活，不需要针对安装位做额外的打孔改型。内部的功率器件排布顺着壳体长度方向布置，整流桥、滤波电容、开关管这类发热量大的器件，刚好贴靠在带散热开孔的侧立面位置，工作时产生的热量能直接通过开孔形成的对流通道散出，不需要额外加装体积较大的散热鳍片，既压缩了整体的外形体积，也控制了产品的整体重量，在对重量敏感的壁挂式设备、移动小型设备内部使用时，不会因为电源自重过大带来安装固定的额外负载。壳体表面做了细磨砂的光滑处理，不容易在装配过程中残留指纹、油污，长期在车间多尘环境下使用时，表面的积尘也更容易被擦拭清理，不会因为油污堆积影响壳体的绝缘性能。

　　接线端口的防护挡板做了插拔式设计，接完线之后可以把挡板扣上，避免裸露的接线端子被误触，也能防止设备运行过程中接线端头脱落碰到其他金属部件引发短路，挡板上预留了走线缺口，不同线径的电源线都能从缺口位置顺出，不会被挡板压破线皮。在实际选型适配时，这类长条电源的长度尺寸刚好能匹配很多小型设备的内部空余槽位，比如自动售货机的控制层架旁、小型雕刻机的控制箱侧边、门禁系统的供电预埋位，不需要为了容纳电源额外扩大设备的整体外壳尺寸，能帮助终端设备压缩整体体积，优化设备内部的空间利用率。
