HDMI公对公直连转接头结构设计

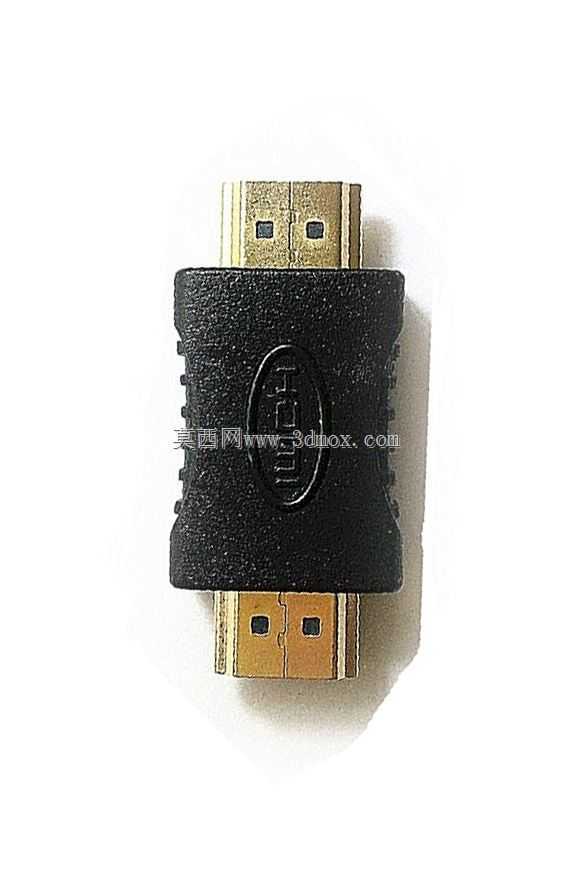

　　在音视频工程布线、消费电子外设互联、机柜设备密集部署的场景里，经常会遇到两个HDMI母口间距过近、常规直插线材无法对接，或是短距离信号直连不需要冗余线材长度的情况，这款公对公HDMI转接件就是针对这类实际工程痛点设计的互联配件。不同于带线转接方案的冗余布线问题，直插式的结构可以直接完成两个HDMI母口的桥接，省去多余线材的弯折、收纳麻烦，尤其适合壁挂显示设备背部、嵌入式工控机接口面板、矩阵切换器密集接口区这类操作空间局促的安装场景，避免线材过度弯折导致的接口松脱、针脚接触不良问题。从结构设计层面看，这款转接件两端采用标准HDMI公头插针结构，插针排布严格遵循HDMI接口规范，金手指接触区做了等长差分走线匹配，

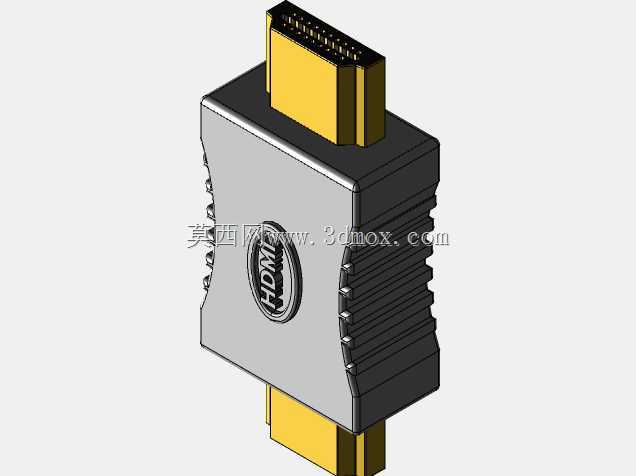

　　保证高速音视频信号传输时的阻抗连续性，减少信号反射、丢包的概率，支持高清视频信号与多声道音频信号的同步传输。外壳部分采用锌合金压铸主体加侧边防滑胶条的组合结构，金属外壳一方面可以提供足够的结构强度，避免插拔过程中插针受力变形，另一方面可以形成完整的电磁屏蔽腔体，隔绝外界电磁干扰对高速信号的影响，在工业现场强电磁环境下也能保证信号传输稳定性；侧边的凹凸防滑胶条贴合手指插拔施力的弧度，插拔时不需要过度用力捏持金属壳体，避免长期使用后壳体表面磨损打滑，同时胶条的缓冲结构也能抵消部分插拔时的侧向冲击力，保护两端接口的针脚不会受侧向力弯折。设计过程中重点控制了整体的外形尺寸边界，转接件总长度控制在常规HDMI公头长度的两倍以内，

　　宽度与厚度和标准HDMI接口的安装边界匹配，不会在密集接口区遮挡相邻的其他接口，比如在多口HDMI矩阵上使用时，不会因为转接件体积过大占用旁边接口的安装空间，保证相邻接口可以正常插拔使用。两端插针的同轴度公差控制在0.05mm以内，保证插入母口时各针脚可以同步对位，不会出现单针先受力顶弯的问题，插针根部做了台阶限位结构，插入到位后台阶面与母口端面贴合，避免过度插入导致母口内部结构损坏。外壳表面做了磨砂氧化处理，既提升了外观质感，也能避免长期使用后表面留下指纹、划痕，中部的标识区域做了凹陷式logo位，不会因为插拔摩擦导致标识磨损脱落。在实际选型使用时，这款转接件可以直接替代短距HDMI线材完成设备直连，

　　比如机顶盒与壁挂电视背部的接口对接、工控主机与显示面板的嵌入式安装、视频切换台的接口扩展等场景，不需要额外预留线材的弯曲半径，安装后整体结构紧凑，不会因为线材晃动导致接口松脱。结构设计上还考虑了长期插拔的耐用性，插针接触片采用镀金处理，提升抗氧化能力与接触可靠性，插拔寿命可以满足日常工程使用的反复插拔需求，金属壳体的接缝处做了卡扣加超声焊接的双重固定，不会因为多次插拔出现壳体开裂、内部结构移位的问题。不同于市面上常见的塑壳转接件，金属壳体的散热性能更好，在长时间传输高规格视频信号时，内部产生的微量热量可以通过金属壳体快速散出，避免高温导致的信号不稳定问题。
