重型半挂车用6VDC铅酸蓄电池结构设计

　　这款6VDC铅酸蓄电池的设计定位，是面向北美市场半挂车辆及重型工业设备的车载供电场景，在实际车队运维体系中，单只电池额定输出6V直流电压，四只串联即可组成24V标准车载供电系统，满足重型车辆启动、车载电控单元、辅助照明、驻车附属用电设备的全场景供电需求。不同于乘用车辆的小容量启动电池，这类重型设备配套电池需要兼顾大电流冷启动放电能力与长时间驻车小电流供电的稳定性，壳体结构设计首先要满足重型车辆行驶过程中的强振动耐受要求，壳体采用加厚耐冲击PP材质一体注塑成型，侧壁设置的加强筋结构沿电池高度方向纵向排布，同时在底部预留与车辆电池架匹配的定位卡槽，安装时可直接嵌入标准重型车电池托架，无需额外定制固定支架，

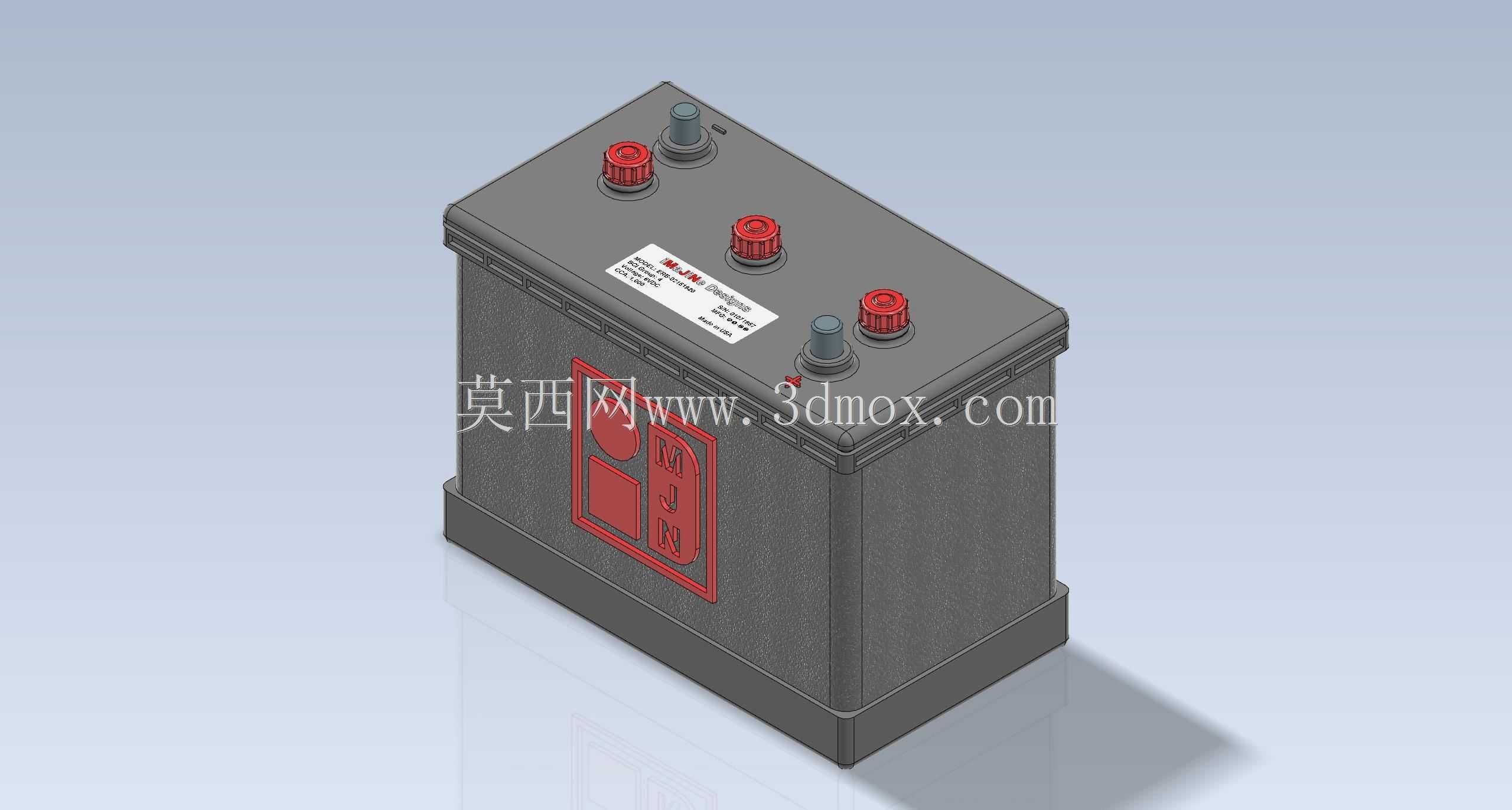

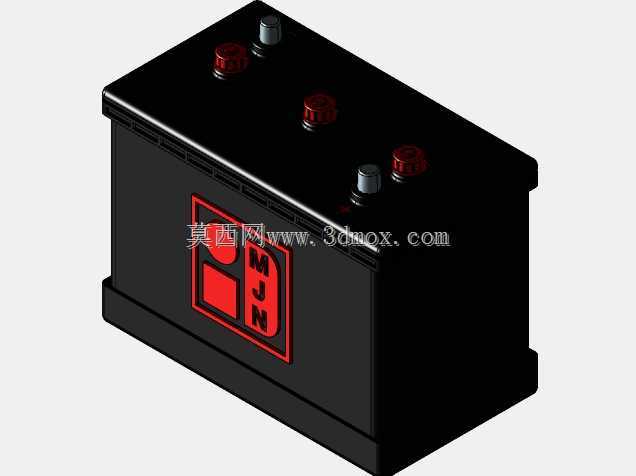

　　安装边界完全适配BCI Group 4规格的通用安装尺寸，替换现有同规格电池时无需改动车辆原有电池舱结构。从结构细节来看，电池顶部的极柱布局采用对角排布设计，两个大尺寸主极柱分别对应正负极输出，表面做镀铅防腐处理，适配大线径电瓶夹的连接需求，其余四个红色密封注液盖对应内部六个单格电池的维护口，日常运维时可直接打开补充蒸馏水，无需拆解整个上盖。顶部粘贴的标识区域预留了参数标注、极性提示的粘贴位，避免运维过程中出现极性接反的操作失误。壳体正面的凹凸标识区域做了内凹设计，既可以模压电池规格参数，也能避免搬运、安装过程中摩擦导致标识磨损脱落。设计过程中针对三维打印验证场景做了结构优化，将原模型中容易出现打印翘曲的薄边结构做了加厚处理，

　　所有转角处设置不小于1.5mm的倒圆角，避免FDM打印过程中出现应力集中开裂的问题，1:8缩放比例下的打印模型可直接用于结构装配验证、电池舱布局校核，无需额外做壁厚修复。在实际设备配套场景中，这类电池除了半挂车使用外，还可配套重型工程机械、矿山地面设备、固定式小型柴油发电机组作为启动电源，壳体的密封结构采用迷宫式透气设计，既可以平衡电池内部充放电过程产生的气体压力，又能避免车辆倾斜、颠簸过程中电解液溢出，对安装角度的容忍度更高，适配非固定水平安装的特殊设备场景。电池的整体外形尺寸严格遵循行业通用规格，长度、宽度、高度方向的公差控制在±2mm以内，确保可以直接装入现有标准电池箱，配套通用规格的电池固定压条即可完成紧固，

　　不需要针对单款电池重新设计固定结构。从建模逻辑来看，整个模型采用自顶向下的设计思路，先确定外部安装边界尺寸，再拆分内部单格腔体、极柱安装位、上盖密封槽的结构，所有配合面的间隙预留符合注塑件的公差要求，既可以作为结构展示模型使用，也可以作为电池舱布局设计的通用占位模型，在整车电气布局设计阶段直接调用即可完成电池位置的空间校核，避免后续设计出现安装干涉问题。针对重型设备使用中常见的粗暴搬运场景，电池壳体的边角位置做了加厚防撞设计，跌落时的受力点集中在加厚的边角区域，不会直接冲击壳体薄壁位置导致开裂，顶部的提手安装位预留了内嵌式提手的安装槽，大重量电池搬运时可加装提手，方便运维人员拆装操作。
