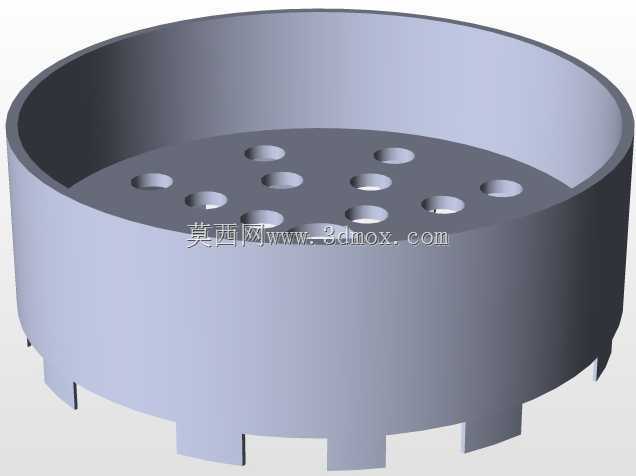

带孔圆筒式cansat输送承载构件

　　在小型物料输送、微型实验载体转运的工况场景里，这类带多孔底板的圆筒形承载构件，是输送链路里直接接触待输送物件的核心接触部件，常见于小型自动化分拣线、教学实验类cansat装置的输送工位，承担物料承托、定向导送、落料筛分的复合功能。从结构设计逻辑来看，整体采用直筒薄壁壳体构型，筒壁厚度均匀，能够在轻量化的前提下保证周向的结构刚度，避免输送过程中受侧向挤压力出现形变卡滞；筒身底部均匀分布的十二个圆形通孔，并非随意排布，孔位沿圆周方向做等角度阵列，中心区域同步布置对应孔位，一方面可以在输送过程中实现细小碎屑、粉尘的透落，避免杂物积存在筒内影响待输送物件的定位精度，另一方面也能适配配套工位的光电检测需求，

　　让检测光束可以穿过孔位完成物件到位确认，无需额外在筒壁开设检测窗口，减少结构加工工序。筒身下沿做了均匀分布的缺口式卡接结构，每个缺口的宽度、深度尺寸统一，能够直接卡入输送线的配套定位卡槽内，安装时不需要额外的紧固件锁紧，对准卡槽下放即可完成定位，拆卸维护时直接向上提拿就能脱离输送链路，适配快换式工位的生产需求，安装边界上，筒体外径与输送线的导向护板单边预留2mm的间隙，既不会因为间隙过大出现输送过程中的筒体偏摆，也不会因为间隙过小出现运行卡涩。设计过程中优先考虑了物料的适配性，筒体内壁做了微小的拔模斜度，避免带锥度的待输送物件放入后出现卡紧无法取出的问题，内壁表面粗糙度控制在Ra1.6，减少物件放入、取出过程中的摩擦阻力，

　　也能降低长期使用后的内壁磨损速率。底板的厚度比筒壁略厚1.5mm，因为底板是直接承载待输送物件重量的部位，加厚处理可以避免长期受载出现底板下凹变形，孔位的边缘做了0.2mm的圆角钝化处理，不会因为锐边刮擦待输送物件的表面，也能避免操作人员取放构件时被锐边划伤。这类构件在实际使用时，通常是成组排布在循环输送链上，随链条做步进式移动，每个工位停留时，上方的取放机构可以直接将待输送的cansat组件放入筒内，输送到下一工位后，下方的顶起机构可以穿过底板的中心孔位将物件顶出，无需额外设计夹取机构伸入筒内取料，大幅简化了配套工位的结构复杂度。从安装适配的角度来说，筒体的总高度控制在120mm，

　　不会因为高度过高导致输送过程中物件重心过高出现倾覆，也不会因为高度过浅导致输送过程中物件受振动滑出筒体；下沿的卡接缺口深度为8mm，卡入卡槽后能够承受输送启停时的惯性冲击力，不会因为急停出现筒体移位。在结构建模过程中，优先采用参数化草图驱动的方式完成构型，先绘制筒体的外圆、内圆轮廓，拉伸生成薄壁筒体后，在底板平面绘制孔位的阵列草图，通过圆周阵列+矩形阵列的组合方式完成所有孔位的切除，最后在下沿绘制缺口轮廓，通过圆周阵列生成所有卡接结构，整个建模过程全参数关联，后续如果需要调整筒体直径、高度、孔位数量、卡接缺口尺寸，只需要修改对应草图的参数即可快速生成新的构型，不需要重新绘制整体结构，能够快速适配不同规格的输送线改造需求。这类结构看似简单，但每个尺寸的设定都对应实际工况的需求，比如孔位的直径设置为10mm，既能够保证大部分细小碎屑顺利落下，也不会因为孔径过大导致小型物件从孔位掉落；筒壁的厚度设置为3mm，采用常用的工程塑料加工时，能够满足长期循环使用的强度要求，同时控制构件的整体重量，降低输送链的驱动负载。
