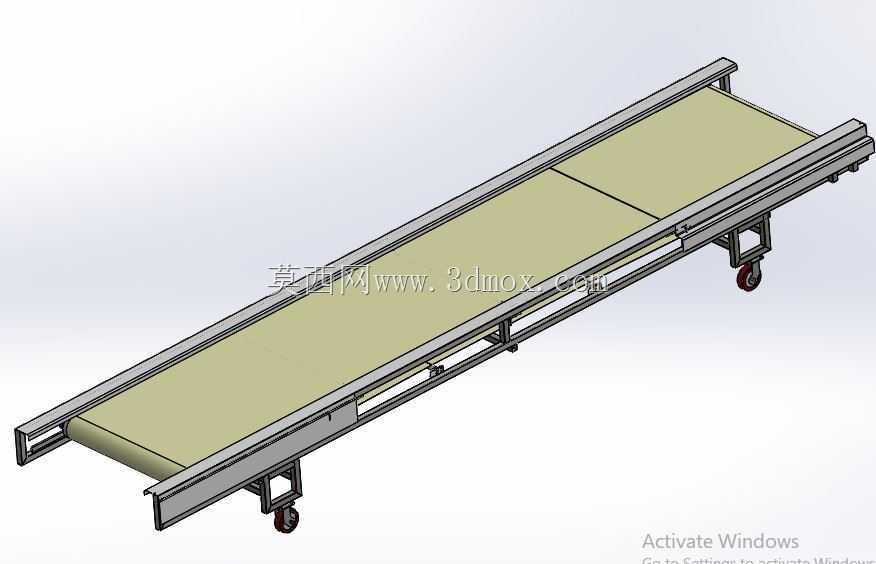

可调节尺寸皮带式工业输送设备结构

　　在离散制造车间的物料转运环节，这类带式输送结构的适配场景覆盖极广，从机加工工位间的半成品流转，到包装线末端的成品转运，再到仓储分拣环节的物料输送，都能看到同结构设备的应用。不同于定长定制的输送设备，这款结构在设计之初就预留了尺寸调整余量，不需要重新加工主体框架就能适配不同的车间布局、工位间距需求，对于经常调整产线布局的中小批量生产车间来说，能省去不少改造成本与停机调整时间。

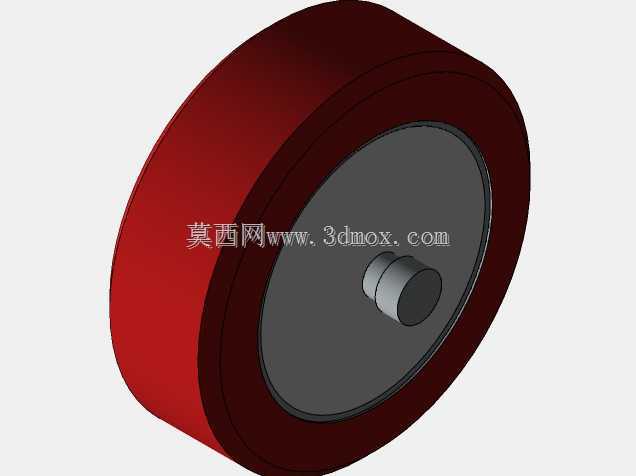

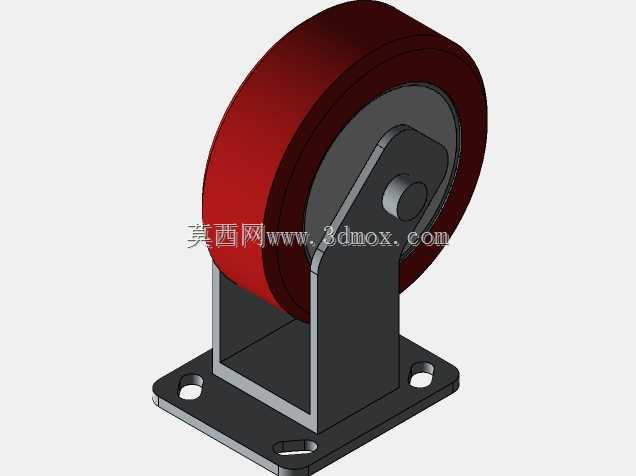

　　从实际用途来看，这款设备主要承担水平或小倾角方向的单元物料输送，适配的物料涵盖硬质包装箱、机加工零件、袋装成品、注塑件等多种形态，只要物料底部平整、重量在机架承载范围内，都可以通过调整皮带张紧度、驱动转速来匹配输送节拍。设备底部配置了带刹车的脚轮，不需要打膨胀螺栓固定地面，既可以作为固定产线的永久组成部分，也可以作为临时转运设备在不同车间区域调度，应对临时产能调整、设备检修期间的物料绕行输送需求。

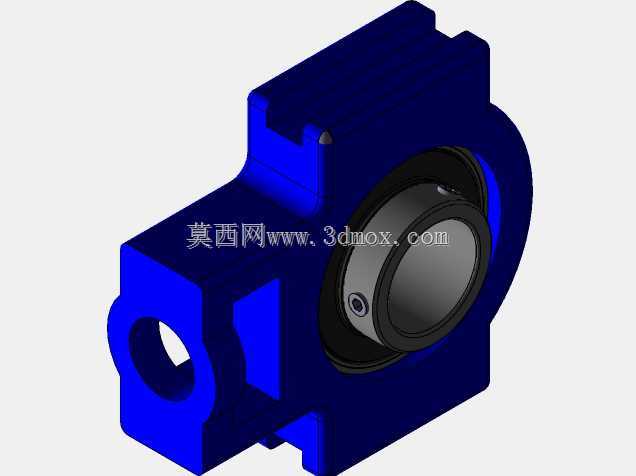

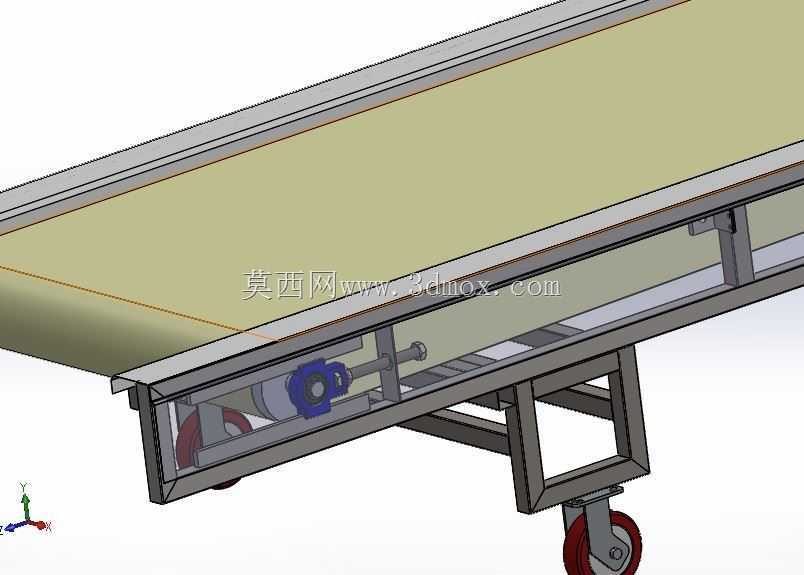

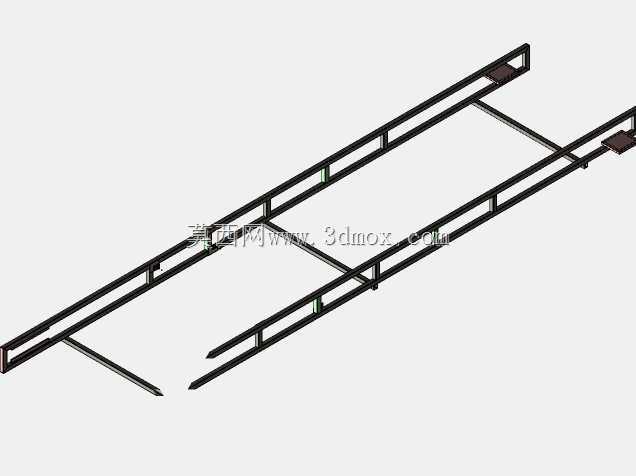

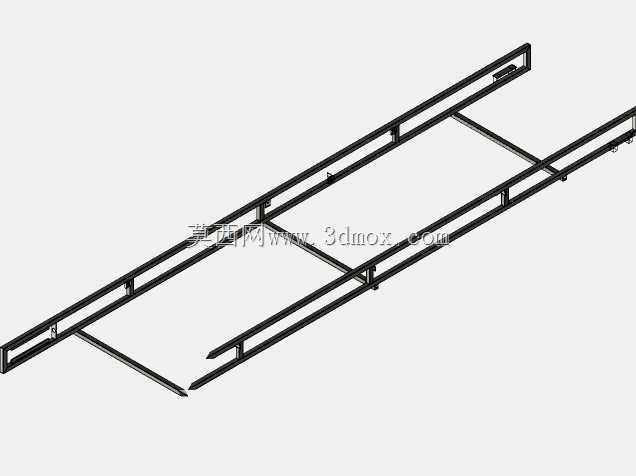

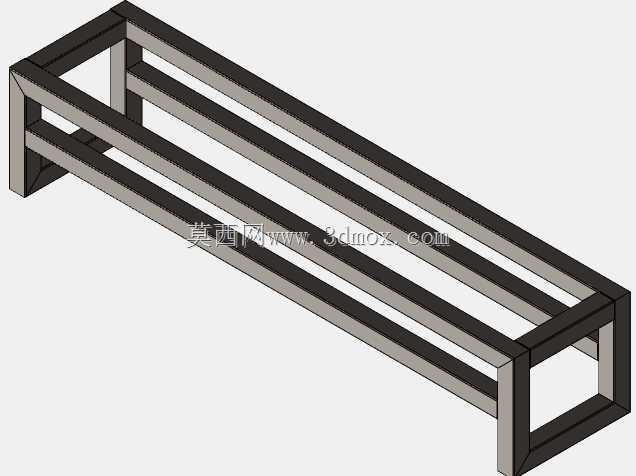

　　功能特性层面，这款输送结构的驱动单元布置在机架端部下方，没有占用输送面的有效宽度，输送面的有效利用率更高，侧边的机架采用折弯型材焊接成型，刚性足够支撑常规工业物料的重量，不会出现长时间负载后机架下弯变形的问题。皮带下方设置了连续的承托板，避免软质皮带在负载后出现下凹塌腰的情况，输送过程中物料不会因为皮带变形出现偏移、卡顿。张紧机构采用端部螺杆调节结构，不需要拆解机架就能调整皮带的张紧度，日常维护时单人即可操作，维护效率较高。侧边的防护挡板可以根据输送物料的高度选择安装，避免小尺寸物料从皮带侧边掉落。

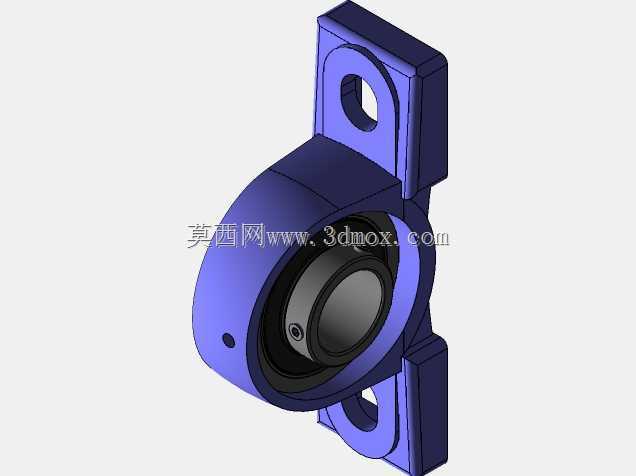

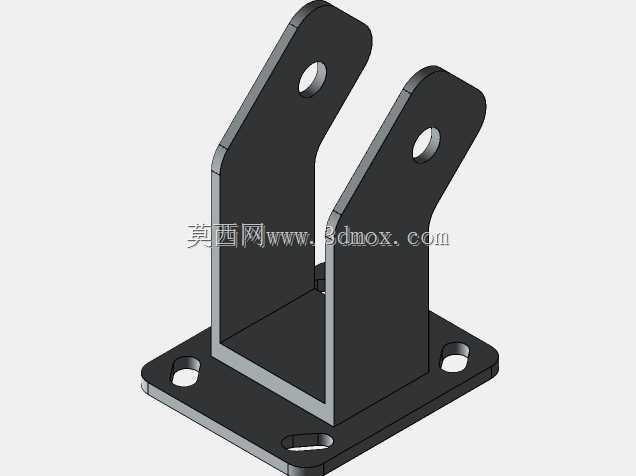

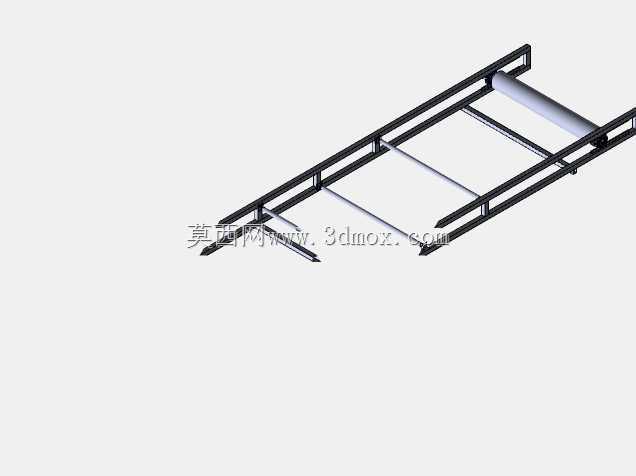

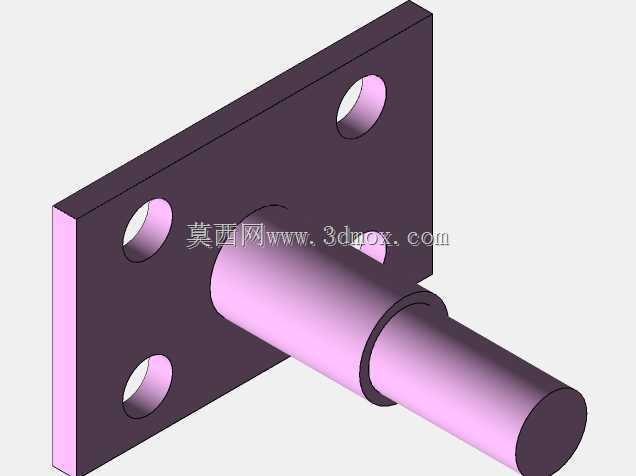

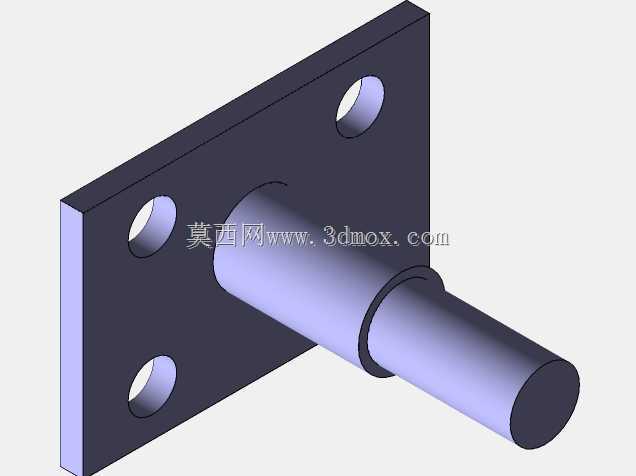

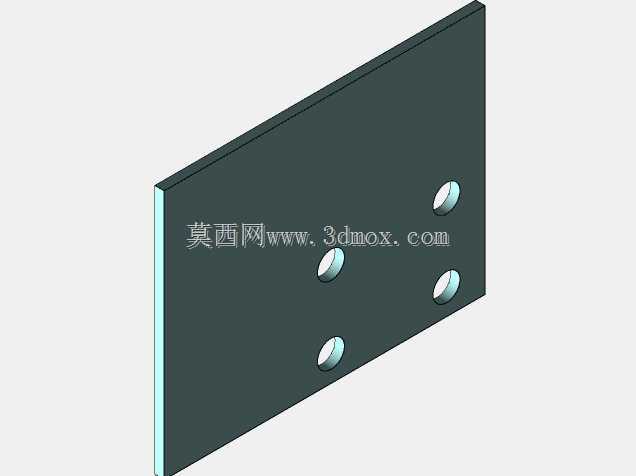

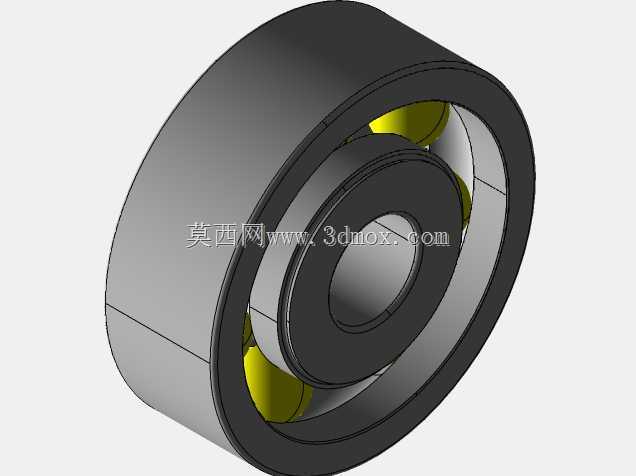

　　设计思路上，这款结构采用模块化拆分逻辑，将机架、驱动辊、从动辊、承托板、脚轮支架、驱动单元都做成了可独立拆分的模块，调整输送长度时只需要更换对应长度的机架型材、皮带和承托板，其余的驱动单元、辊筒、脚轮组件都可以通用，不需要重新开模或加工定制特殊零件，大幅降低了尺寸调整的成本。建模过程中所有的配合关系都按照实际装配约束设置，辊筒与机架的转动配合、驱动单元与辊筒的传动连接、脚轮与支架的旋转连接都完全还原实际装配状态，调整机架长度参数时，对应的皮带长度、承托板长度都可以通过参数关联自动更新，不需要逐个零件修改尺寸，能快速生成不同长度规格的设备模型，缩短不同需求下的设计出图周期。

　　外形尺寸与安装边界方面，这款设备的基础宽度适配常规的400-600mm输送面需求，高度可以通过脚轮的调节螺杆在一定范围内调整，适配不同高度的生产设备出料口，不需要额外制作转接料道。设备安装时不需要预留大面积的操作空间，侧边只需要预留出日常维护张紧机构、检查驱动单元的空间即可，端部的驱动单元下方预留了足够的散热空间，不需要额外加装散热装置。如果需要固定安装，只需要将脚轮更换为可调支撑脚，就可以实现设备的水平固定，不会因为车间地面轻微不平整出现设备晃动的问题。设备的进料端和出料端都预留了安装附件的接口，可以根据需求加装导料板、挡停机构、检测传感器安装位，不需要对主体机架进行二次焊接加工，适配不同产线的自动化升级需求。
