Netgear十六端口以太网交换机结构设计

　　在中小规模办公组网、车间工业局域网搭建、弱电间设备部署这类场景里，多端口以太网交换机是核心的网络接入节点，这次还原的Netgear十六端口交换机结构，完全参照实物测绘的物理尺寸做三维建模，所有结构边界都和实际安装要求对齐。先从实际用途说起，这类16端口交换机主要承担终端设备的网络接入功能，不管是办公区的台式电脑、网络打印机、IP电话，还是车间里的工业PLC、工控机、网络摄像头，都可以通过网线接入这个设备，完成局域网内的数据交换，部分同规格设备还支持上联端口扩展，可接入核心交换机实现更大范围的网络组网，相比小端口适配器类设备，它能同时满足更多终端的稳定接入需求，适合终端数量在10-15台左右的小型组网场景，不用额外堆叠设备就能覆盖整层办公区或者小型生产线的网络接入需求。

　　从功能特性对应的结构设计来看，设备主体采用长方体薄型壳体设计，壳体分为上下两部分扣合结构，侧面预留散热格栅开孔，所有端口集中布置在壳体的同一长侧边，每个RJ45端口的间距严格按照行业通用标准设置，插拔水晶头时不会出现相邻端口互相干扰的情况，端口旁预留了状态指示灯的安装位，实际使用时可以通过指示灯快速判断每个端口的链路连接状态、数据传输状态，不用额外登录管理后台就能排查基础的网络连通问题。设备的供电接口布置在端口侧的一端，配套的电源适配器外置，壳体内部预留了PCB主板的安装定位柱，所有螺柱的位置都和实际主板的安装孔位对齐，装配时不需要额外做结构调整就能完成主板固定，壳体边角做了小圆弧过渡处理，既避免钣金或者塑料壳体的锐边划伤安装人员，也能在设备堆叠放置时减少边角磕碰造成的壳体损伤。

　　设计思路上完全遵循网络设备的实用优先原则，没有做多余的异形结构，整体外形规整，既可以平放在办公桌面、机柜层板上，也可以通过壳体两侧的挂装孔固定在弱电井墙面、机柜立柱上，安装方式灵活适配不同的部署场景。外形尺寸方面，设备整体长度控制在能容纳16个RJ45端口加两端固定结构的最小范围，宽度和厚度都做了压缩，平放在桌面时不会占用过多办公空间，安装在标准网络机柜里时，可以配合托盘固定，多台同尺寸设备并排摆放也不会出现空间浪费。壳体表面做了细磨砂纹理处理，日常使用中不容易残留指纹和轻微划痕，能长时间保持外观整洁。

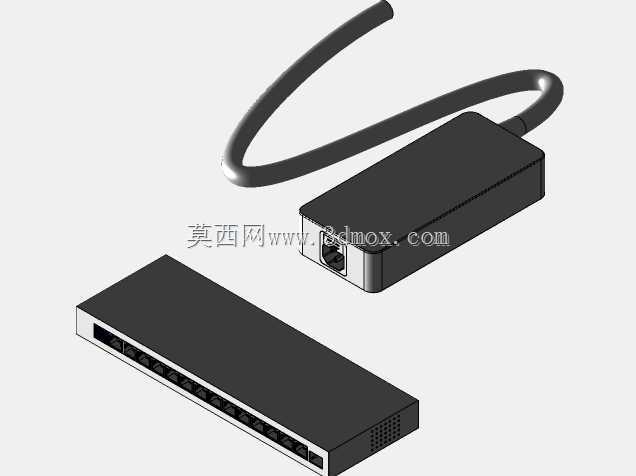

　　配套的外置电源适配器也同步做了结构还原，适配器采用常规的墙插式长方体结构，输出线缆的长度满足常规部署场景下的电源连接需求，线缆和适配器主体的连接处做了防弯折应力槽，长期使用中反复弯折线缆也不容易出现线芯断裂的问题。在建模过程中，所有配合间隙都按照实际量产产品的公差要求设置，上下壳体扣合后的缝隙均匀，端口开孔和内部RJ45母座的位置完全对齐，水晶头插入时不会出现卡滞或者对位不准的情况，散热格栅的开孔尺寸既满足设备长期运行的通风散热需求，也能避免较大的杂物进入壳体内部影响电路运行。对于做网络机柜布局设计、弱电系统深化设计、办公区工位布线规划的从业者来说，这个精准的三维模型可以直接导入布局图纸中，用来核验设备安装空间、布线走向、机柜层板间距是否满足要求，不用再手动测量实物尺寸，能大幅提升前期方案设计的效率，也能避免前期尺寸预估偏差导致的现场安装返工问题。
