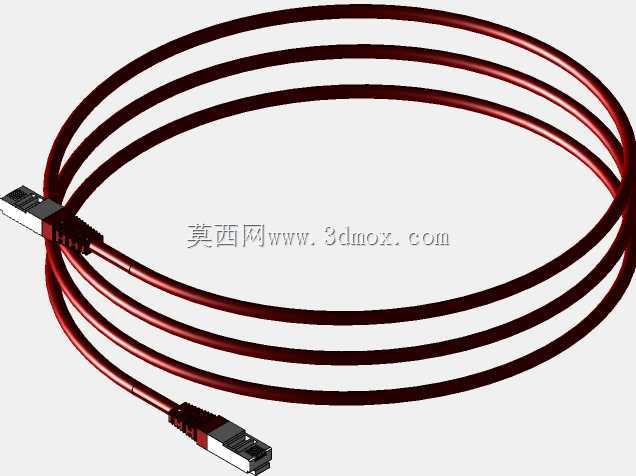

盘绕式带水晶头以太网数据传输线缆

　　在工业控制现场、办公网络布线、弱电集成项目里，以太网连接线是承担设备间数据交互的基础载体，常规直放网线在小空间布线场景里经常出现线缆冗余过长、走线杂乱、易被周边运动部件剐蹭的问题，盘绕式的以太网线结构就是针对这类场景做的优化设计。从实际使用场景来看，这类盘绕网线既可以用在机柜内部交换机与工控机的短距连接，也能适配设备调试阶段需要临时拉扯线缆、调试完成后线缆自动回缩收纳的需求，相比普通直线网线，它的盘绕段自带一定的伸缩余量，不需要额外预留过长的线缆做弯折缓冲，也能避免多余线缆堆积在走线槽内挤占其他线材的布线空间。设计这类线缆的时候，首先要考虑的是水晶头端的卡扣强度，常规RJ45水晶头的弹片在多次插拔后容易出现断裂失效，

　　建模时要还原水晶头端部的卡扣结构、插芯的引脚排布，保证和标准网口的配合间隙符合通用接口的尺寸要求，水晶头与线身结合的位置要做应力释放的过渡结构，避免线缆反复弯折时根部出现铜芯断裂的问题。线身的盘绕部分设计参考了常规弹簧线的螺旋曲率，盘绕的圈径控制在合理范围，既保证拉伸时的顺滑度，也避免圈径过小导致线身内部的双绞线对结构被破坏，要知道以太网传输依赖双绞线的绞距来抵消电磁干扰，要是盘绕曲率过大把线对绞距拉变形，会直接影响高频信号的传输稳定性，所以建模时每一圈螺旋的升角、圈径都保持一致，线身表面的哑光护套质感也要还原，区分开内部线芯与外被的结构层次。从安装边界来看，盘绕状态下的线缆整体占用空间是环形的投影范围，

　　拉伸到最大长度时的线身张力不会拉扯两端的水晶头导致接口松脱，两端水晶头的尺寸完全符合标准RJ45接口的安装尺寸，不需要额外定制转接件就能直接适配市面上通用的交换机、路由器、工控设备网口。实际布线时，这类盘绕网线可以直接固定在设备侧壁或者机柜立柱上，伸缩段可以覆盖周边1-2米范围内的设备连接需求，不需要像普通网线那样根据实际距离裁剪压头，对于经常需要移动位置的调试设备、临时组网场景来说，能大幅减少布线的工作量。建模过程中，线身的螺旋结构采用扫掠特征完成，先绘制螺旋路径再匹配圆形的线身截面，保证每一段线身的直径均匀，不会出现扫掠变形导致的局部粗细不均；水晶头部分的细节要还原前端的接触片凹槽、侧面的卡扣弹片、尾部的线身压接结构，

　　让整个模型的装配关系和实物保持一致，能直接用于布线仿真、设备装配干涉检查的场景，也能作为弱电布线方案展示的配套模型使用。要注意的是，盘绕段的螺旋方向保持统一，避免出现螺旋反向导致的拉伸卡顿，线身与水晶头的结合位置做了重合约束，保证两者的连接位置没有缝隙，还原实际生产中压接装配的状态。在工业现场的电磁干扰环境下，这类带屏蔽结构的以太网线外被可以起到基础的电磁屏蔽作用，盘绕结构不会额外增加信号传输的损耗，只要盘绕圈数在合理范围内，就能满足百兆甚至千兆网络的传输要求，相比普通直线网线，它的收纳优势在狭小的设备舱内部体现得尤为明显，不会因为多余的线缆弯折导致信号中断，也能避免线缆被设备内部的散热风扇、运动传动部件剐蹭破损，提升布线的整洁度与长期使用的可靠性。
