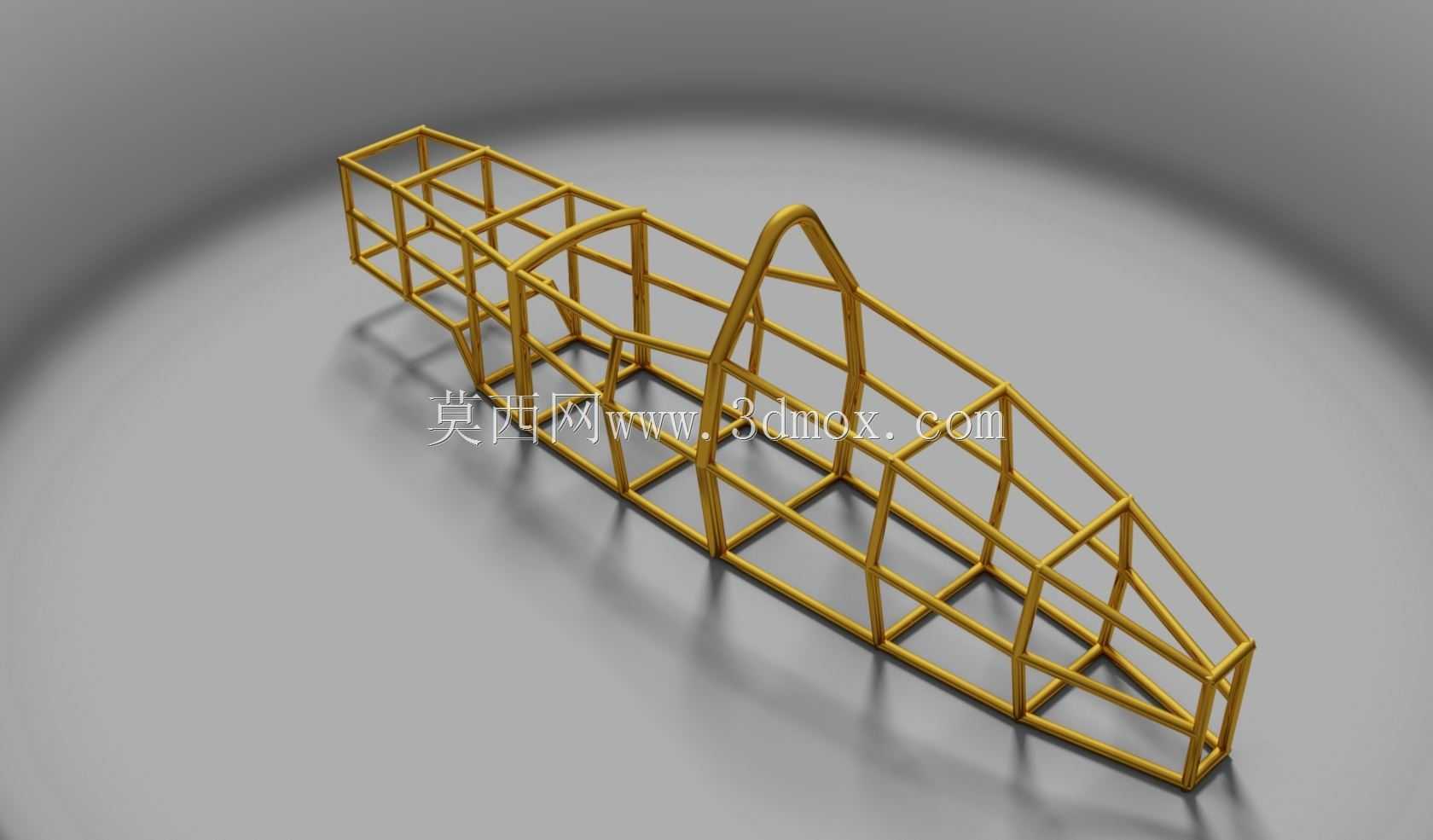

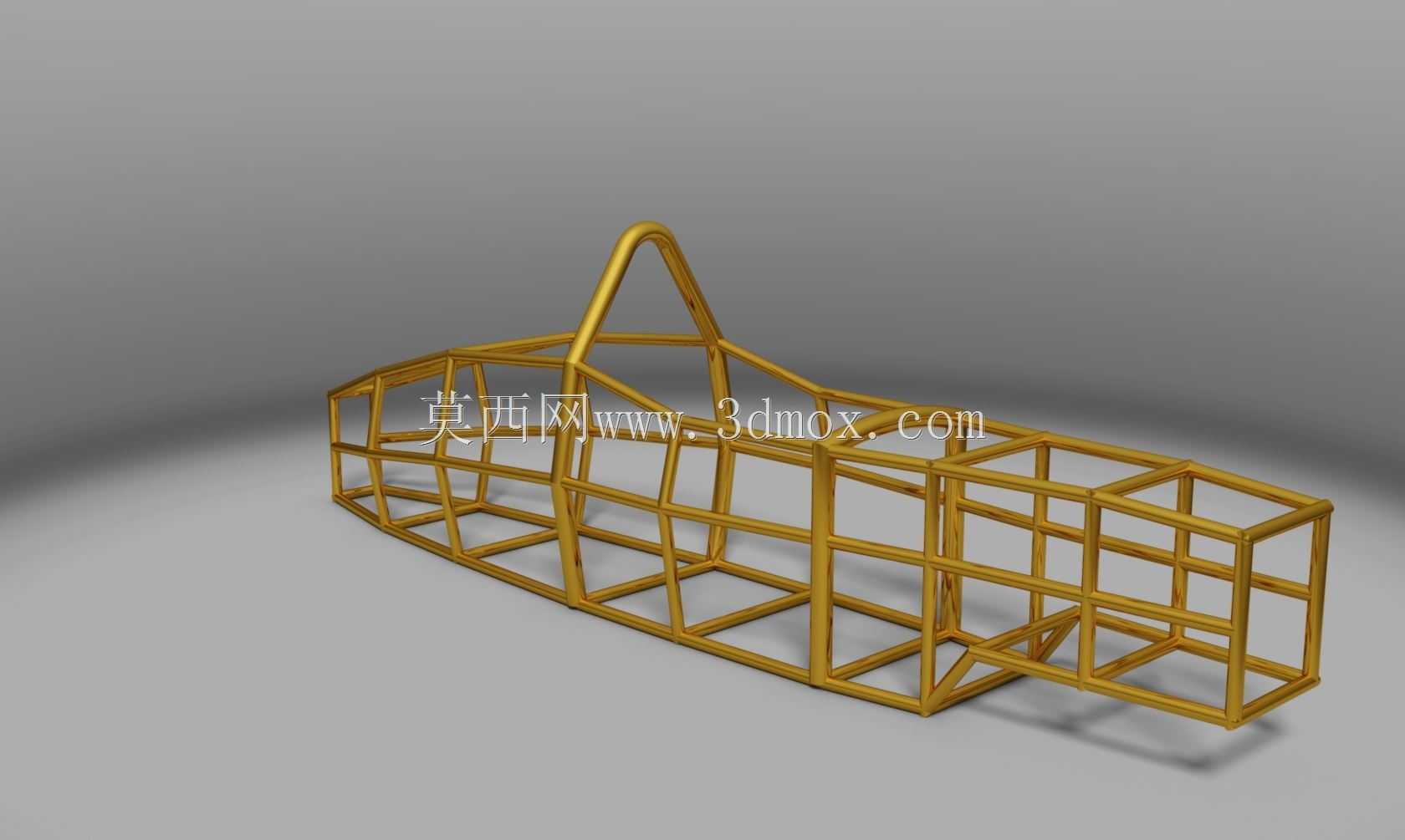

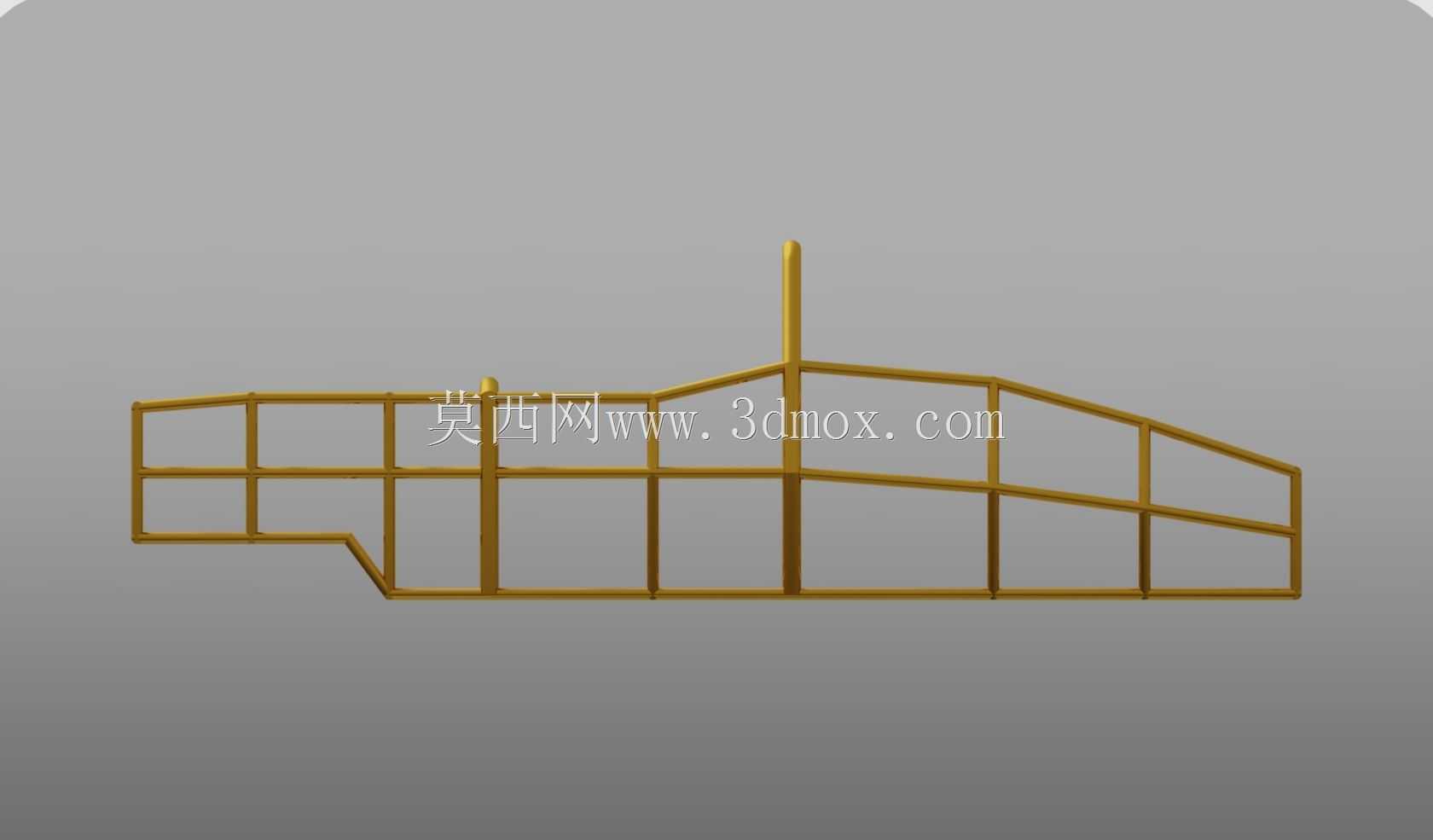

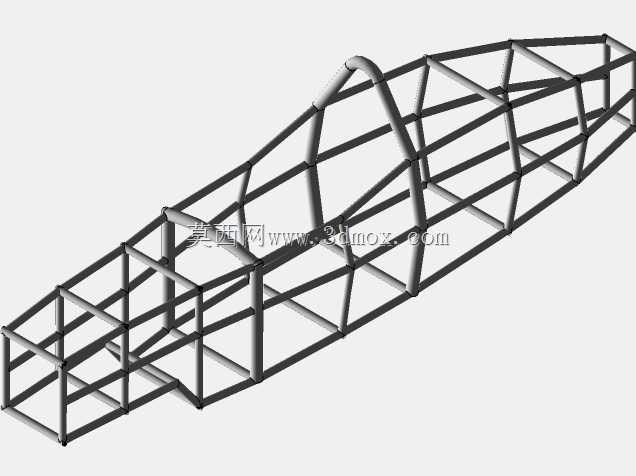

方程式赛车空间桁架式钢管车架结构

项目分类:汽车 发布时间:2021-12-19 ID:460884
  • 方程式赛车空间桁架式钢管车架结构
  • 方程式赛车空间桁架式钢管车架结构
  • 方程式赛车空间桁架式钢管车架结构
  • 方程式赛车空间桁架式钢管车架结构

  这套空间桁架式钢管车架是方程式赛车的核心承载基体,所有车载系统都需要依托这个框架完成安装定位,其结构合理性直接决定整车的动态操控表现与碰撞安全冗余。从实际赛事应用场景来看,这类车架多用于入门级方程式赛事的学生车队、民间改装赛车项目,相比一体成型的碳纤维单体壳,钢管桁架结构的加工门槛更低,后期维修调整的便利性更强,不需要大型热压罐等专业设备,仅依靠常规的管材切割、弯管、焊接设备就能完成制作,非常适合小批量定制化的赛车开发场景。

  从功能特性层面来说,这个车架需要同时承担多重载荷传递任务:行驶过程中,前后悬架传递过来的路面冲击载荷、加速制动时的纵向惯性力、过弯时的横向侧向力,都需要通过桁架的杆件分散传递到整个框架,避免局部应力集中导致结构失效;碰撞场景下,车头部分的桁架结构需要按照预设的溃缩顺序逐级变形,吸收碰撞能量,尽可能降低传递到驾驶舱的冲击载荷,而驾驶舱周围的环架结构必须保持足够的刚度,不能出现大的变形,为车手预留足够的生存空间;除此之外,发动机、变速箱、油箱、散热系统、座椅、安全带安装点这些部件的安装位置,都在车架设计阶段就做了点位预留,每个安装点的局部都做了加强筋或者补片焊接,避免长期振动下安装点出现开裂。

  设计思路上,这套车架采用了等强度桁架的设计逻辑,不同位置的管材选用了不同的直径与壁厚:主环、前环这些驾驶舱周边的核心承力结构,采用了大直径厚壁的合金钢管,保证碰撞时的结构完整性;前后悬架的安装支点附近,采用了斜向交叉的杆件布局,把集中载荷快速分散到多根主管上,避免单根杆件受力过大;而在载荷较小的尾部发动机舱周边、车头导流罩支撑区域,则选用了直径稍小、壁厚更薄的管材,在保证刚度满足要求的前提下尽可能降低整体重量,实现轻量化目标。整个桁架的杆件连接节点都尽可能采用了相贯线焊接的方式,让管材之间的贴合面更大,焊缝受力更均匀,避免节点处出现应力集中导致的焊缝开裂。

  从安装边界与尺寸适配来看,这套车架的驾驶舱内部尺寸是按照中等身材车手的坐姿预留的,座椅安装位预留了前后调整的空间,可以适配不同身高的车手;前后悬架的安装点间距是按照标准双叉臂悬架的几何参数设定的,主销后倾、外倾这些定位参数的调整余量都在安装点的设计中做了预留,后期可以根据不同赛道的调校需求调整悬架几何;发动机安装位的尺寸适配主流的中小排量摩托车发动机,这类发动机重量轻、功率密度高,是入门级方程式赛车的常用动力选择,安装点的位置也考虑了传动轴的走线空间,避免动力传递过程中出现运动干涉;车架底部的离地间隙是按照铺装赛道的使用场景设定的,兼顾了空气动力学底板的安装空间与赛道起伏时的通过性,避免过弯侧倾或者压过路肩时底板剐蹭赛道表面。

  在实际的建模与生产落地过程中,每根杆件的空间角度都经过了反复校核,避免弯管角度出现偏差导致后续装配时出现零件干涉,所有的焊接节点都预留了焊接余量,抵消焊接变形带来的尺寸误差;车架的整体重心位置也经过了测算,尽可能让重心靠近整车的几何中心,提升整车的操控响应速度,前后轴荷分配也通过车架上各部件的安装位置调整,控制在接近50:50的理想区间,让车辆在加速、制动、过弯时的载荷转移更均匀,轮胎的抓地力可以得到更充分的利用。
