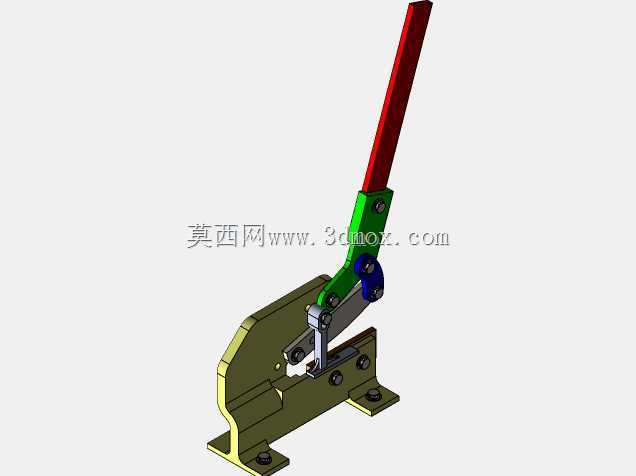

手动杠杆式砌块剪切作业工装结构

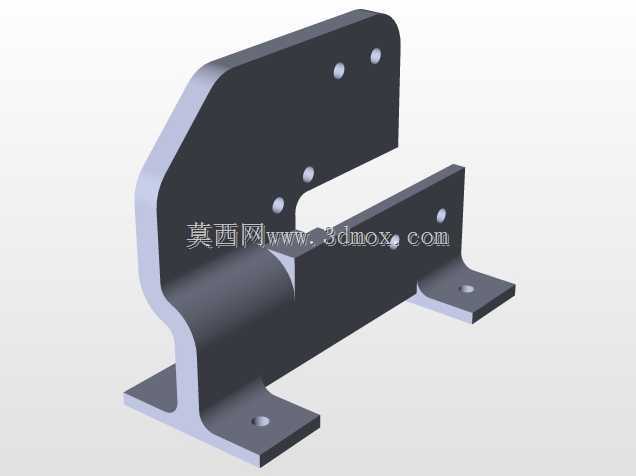

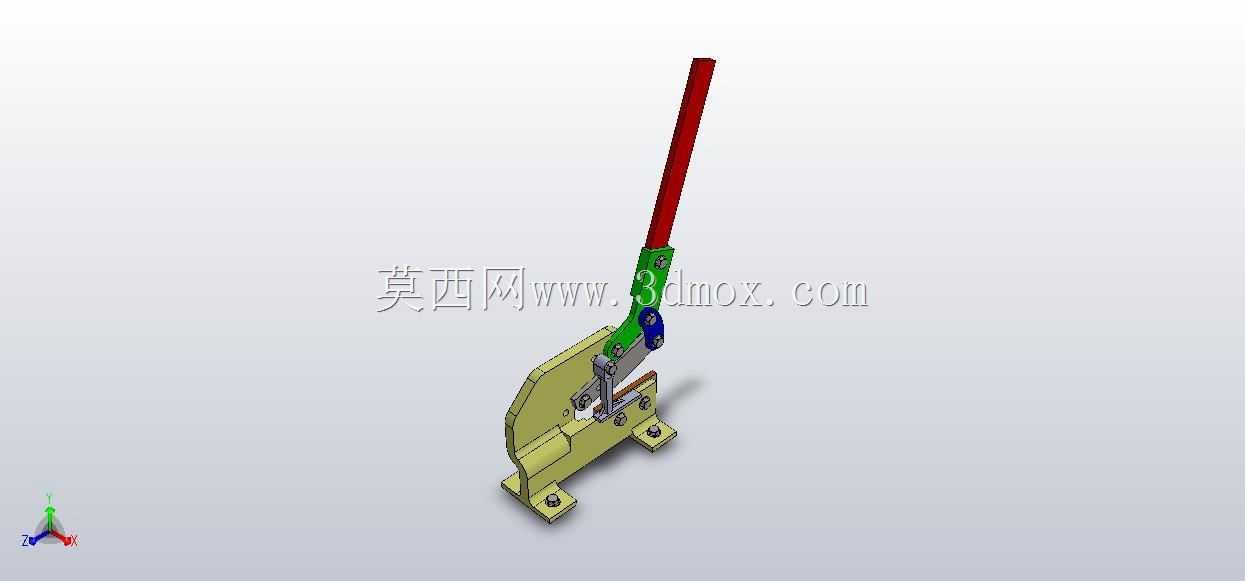

　　在砌体工程现场作业环节，砌块裁切是无法绕开的工序，传统采用瓦刀砍切的方式不仅裁切精度差、砌块崩边破损率高，作业过程中飞溅的碎块还容易造成人员划伤，手持电动切割机又存在电源布线受限、扬尘大、切割片损耗快的问题，这款手动剪切结构正是针对零散砌块裁切、现场补料裁切的场景开发，适配常规小型混凝土砌块、轻质加气块的定长裁切需求，无需外接动力源，单人即可操作。从结构布局来看，整体采用立式杠杆增力结构，底部为带安装孔的铸造基座，基座上预留两个φ10的螺栓固定孔，可直接固定在现场临时木工作台或者钢制移动架上，安装边界尺寸控制在长220mm、宽160mm范围内，不会占用过多作业面空间，基座上方集成了固定挡料定位面与下剪切刀座，挡料面带有刻度标识槽，

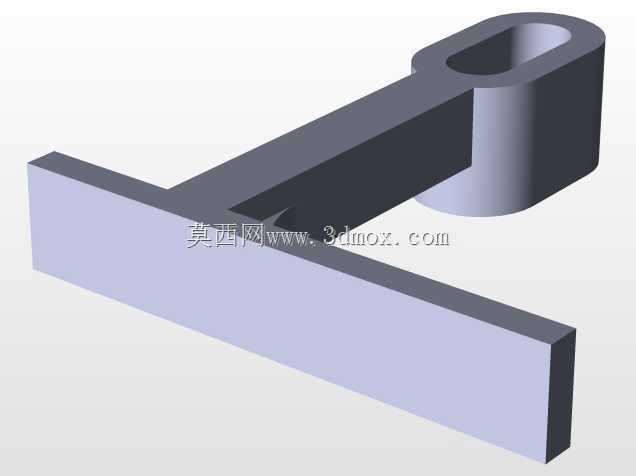

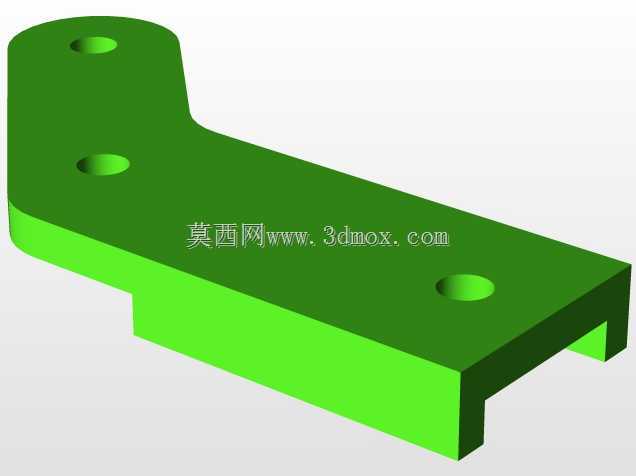

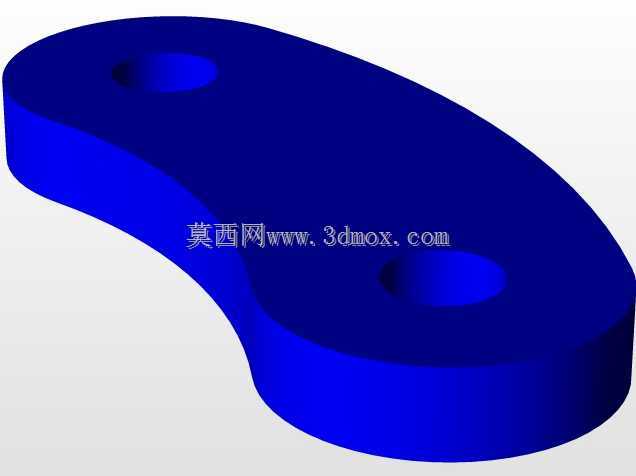

　　作业时可直接将砌块抵靠在挡料面上，快速定位裁切长度，无需额外测量划线。操作端采用加长浸塑手柄，手柄长度设计为450mm，利用二级杠杆增力原理，操作人员仅需施加150N左右的下压力即可完成常规强度砌块的剪切，手柄与上刀架之间通过铰接销轴连接，铰接位置加装了自润滑铜套，长期往复作业也不会出现铰接点卡滞的问题，上剪切刀采用倾斜刃口设计，剪切过程中刃口从砌块一侧逐步切入，相比平口刃口可降低30%左右的剪切阻力，同时减少砌块受压崩边的概率。刀架侧部设置有可调节的压料块，压料块通过弹簧预紧，在剪切刃接触砌块前就会先压紧砌块表面，避免剪切过程中砌块移位导致的裁切端面不齐，下刀座的刃口间隙可通过侧边的紧定螺钉调整，针对不同材质、不同厚度的砌块，

　　可以将刃口间隙调整在0.2mm到1mm之间，适配加气块、实心混凝土小砌块、烧结页岩砖等多种砌体材料的裁切需求。从设计思路上，这款结构优先考虑了现场作业的耐用性与易维护性，所有受力铰接点均采用标准销轴连接，易损的剪切刀片通过内六角螺钉固定在刀座上，刀片磨损后可快速拆卸更换，无需整体更换刀架，基座与刀架主体采用铸铁材质，兼顾结构刚性与抗冲击性能，手柄部分采用钢管焊接外层浸塑，既保证操作时的握持摩擦力，也能在冬季作业时避免冰手的问题。实际作业过程中，操作人员只需将待裁切砌块放置在下刀座上，抵靠定位挡块确定裁切长度，下压长手柄即可一次性完成砌块裁切，裁切端面平整度远高于传统瓦刀砍切的效果，无需二次修边，作业过程无扬尘、无电动工具的噪音，

　　既适合室内二次结构施工的封闭作业场景，也适合户外无电源的临时作业点，相比电动切割设备，不存在切割片碎裂伤人的安全隐患，新工人经过简单讲解即可上手操作，不需要专门的设备操作培训。结构的运动行程经过校核，手柄下压最大行程为30度，上刀架的最大开口距离为120mm，可适配最大厚度100mm的砌块裁切需求，满足常规砌体工程中绝大多数砌块规格的裁切要求，基座底部带有防滑橡胶垫，即便是不通过螺栓固定，临时放置在平整地面上也可完成小批量裁切作业，灵活度更高。
