台式机CPU轴流散热风扇结构设计

　　日常做消费电子散热结构选型时，这类80mm规格的轴流散热风扇是接触频次极高的部件，不管是台式机CPU风冷散热器、机箱风道构建，还是工控机、小型服务器的局部散热，甚至部分桌面级3D打印机、小型激光雕刻机的电控舱散热，都能看到同结构产品的应用。它的核心作用是通过定向气流流动，带走发热元件表面堆积的热量，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至硬件损坏，是主动散热方案里成本可控、可靠性表现突出的一类执行部件。

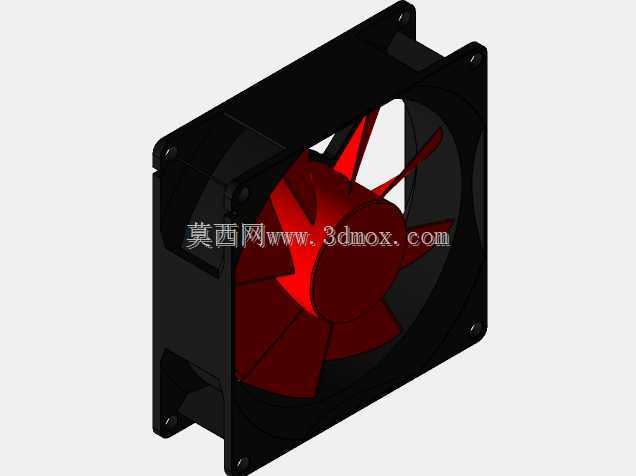

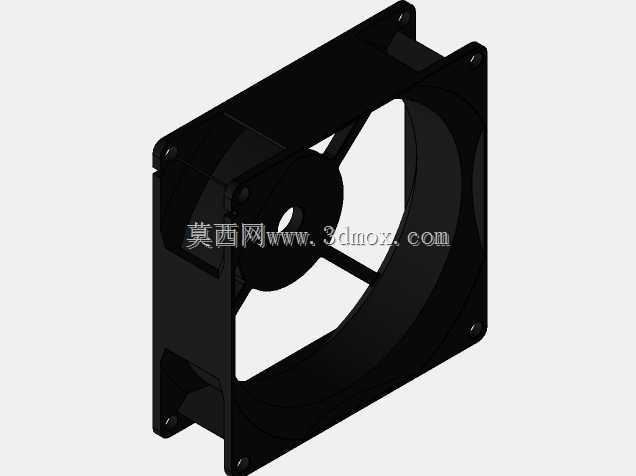

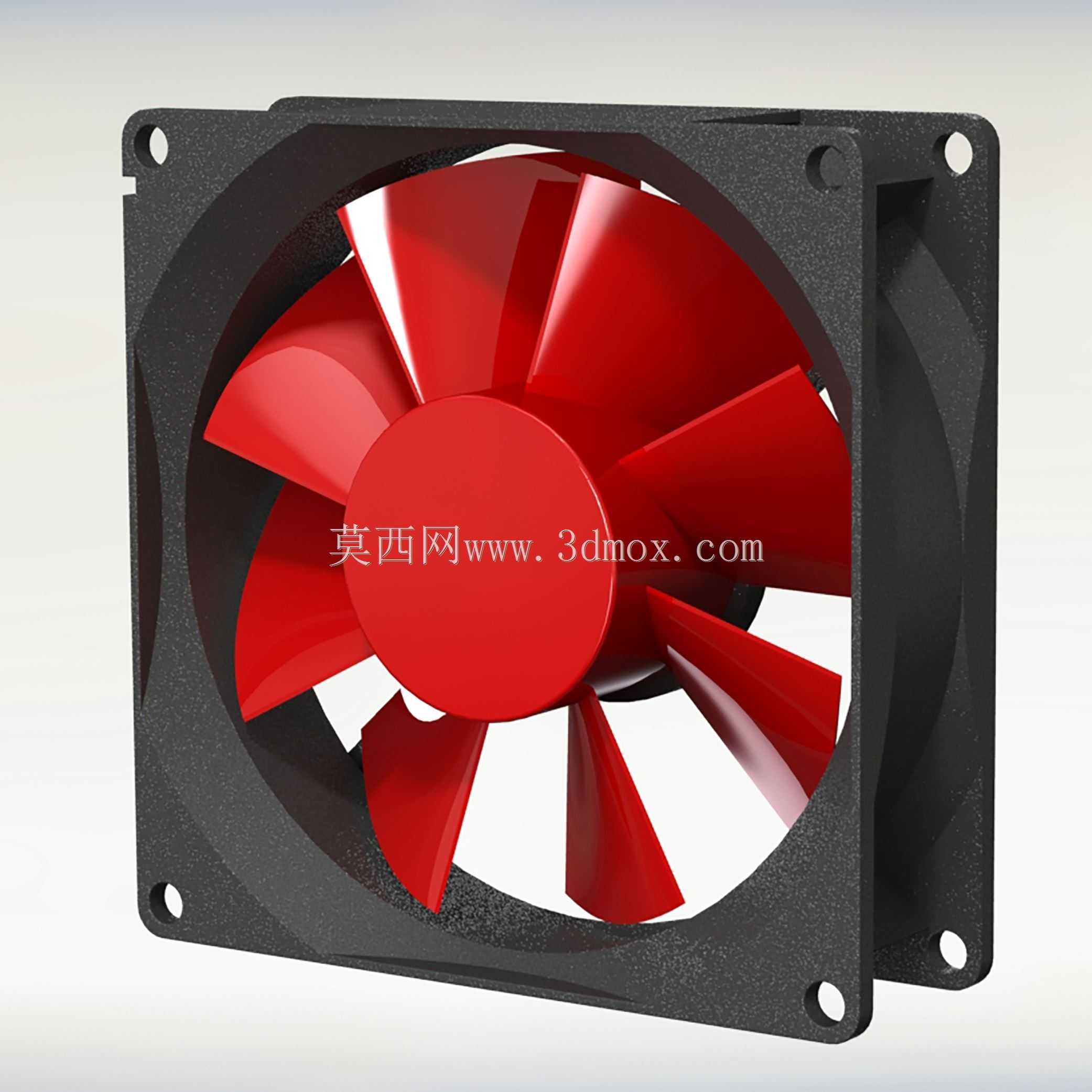

　　从结构设计逻辑来看，这款风扇采用外框加中心轮毂加七片后倾式叶片的经典布局，外框选用玻纤增强PBT材质注塑成型，四个角预留的标准安装孔位完全匹配消费电子散热的通用安装规范，孔中心距严格对齐80mm风扇的行业通用尺寸，安装孔内嵌铜质衬套，避免长期使用后塑料孔位出现滑牙、开裂问题，外框的导风圈做了微锥度设计，进风侧做了圆弧过渡倒角，能有效降低进风端的气流紊流，减少气流与框体摩擦产生的风噪，同时提升有效送风距离。中心轮毂部分集成了电机安装腔，直流无刷电机的定子、驱动电路板完全封闭在轮毂内部，既可以避免灰尘、凝露侵入电路部分造成故障，也能让轮毂表面形成光滑的导流面，减少叶片根部的气流分离。

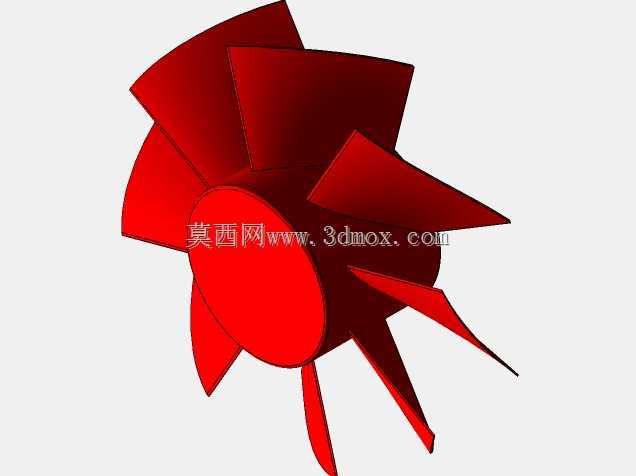

　　叶片的曲面设计是整个风扇性能的核心，七片叶片采用不等距排布方案，能打散叶片旋转时产生的同频气流噪声，避免出现尖锐的啸叫问题，叶片的安装角从根部到叶尖做了连续渐变，根部安装角更大适配轮毂处较低的线速度，叶尖安装角收小匹配外圈更高的线速度，让整个叶片扫风区域的气流压力分布更均匀，不会出现叶尖部分气流过载、根部区域送风效率不足的问题。叶片材质选用耐温ABS材质，做了动平衡校准，每片叶片的重量差控制在0.01g以内，避免高速旋转时出现偏心振动，既可以降低运行噪音，也能延长内部轴承的使用寿命。

　　安装边界上，这款风扇的整体厚度为25mm，属于标准8025规格风扇的尺寸范畴，安装时不需要额外定制转接支架，直接匹配市售的CPU风冷塔、机箱风扇位、工控设备散热窗的预留尺寸，供电接口采用标准的大四Pin或者小3Pin接口，可直接对接主板、电源的预留供电端口，支持转速信号反馈，方便主板根据发热元件的实时温度调整风扇转速，在散热需求低的时候降低转速减少噪音，高负载时提升转速强化散热能力。

　　实际应用中，这类风扇的送风方向为轴向直吹，通常搭配铝制或者铜铝复合的散热鳍片使用，气流穿过鳍片间的密集缝隙时，通过热交换把鳍片上从芯片传导过来的热量带走，相比同尺寸的离心式风扇，它的风阻更低、送风流量更大，适合在开放式或者半开放式的风道环境里使用，在环境温度40摄氏度的常规工况下，单颗风扇搭配常规塔式散热鳍片，可以压制TDP在95W以内的桌面级CPU的散热需求，如果是机箱风道构建，前后各布置一颗同规格风扇形成前进后出的贯通风道，能把机箱内部的整体环境温度降低5到8摄氏度，有效提升所有内部硬件的运行稳定性。

　　建模过程中需要重点关注几个配合公差：外框安装孔的位置度公差要控制在0.1mm以内，避免安装时出现孔位错位无法固定的问题；叶片与外框内壁的间隙要控制在0.5到0.8mm之间，间隙过大会造成叶尖漏风降低送风效率，间隙过小则容易因为塑料件的成型变形、热胀冷缩出现叶片擦框的故障；轮毂与外框之间的支撑筋要做流线型修型，减少支撑筋对出风气流的切割，降低紊流噪声。另外还要考虑长期使用的可靠性，内部轴承选用含油轴承或者双滚珠轴承，含油轴承成本更低、运行噪音更小，适合家用桌面场景，双滚珠轴承寿命更长，适合7*24小时运行的工控、服务器场景，设计时可以根据应用场景的不同预留轴承选型的替换空间，不需要改动整体外框和叶片结构就能完成不同配置的切换。
