简易十字轴式万向传动连接结构

　　在各类需要轴线存在夹角的传动场景中，这类简易万向节是小扭矩传动链路里最常见的连接部件，不同于带伸缩花键的长轴式万向传动轴，这款紧凑型结构更适合安装空间局促、两轴对中偏差不大、传动扭矩处于中低区间的设备布局。日常做小型非标设备改型时，经常会遇到动力输出轴与负载输入轴无法保证严格同轴的情况，硬连轴器会在运转过程中产生极大的附加径向载荷，轻则加速轴承磨损，重则直接造成轴件弯折，这类万向节的核心作用就是补偿两轴之间的角度偏差，在夹角不超过单节允许极限的前提下，稳定传递旋转扭矩。

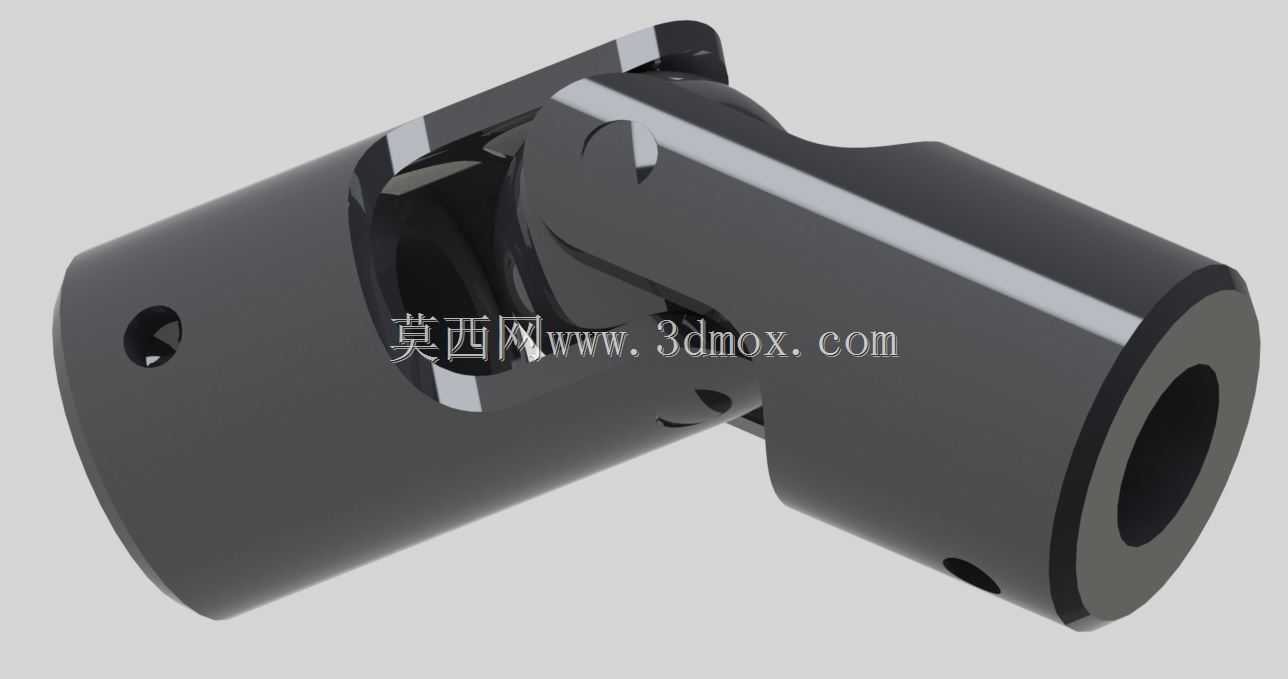

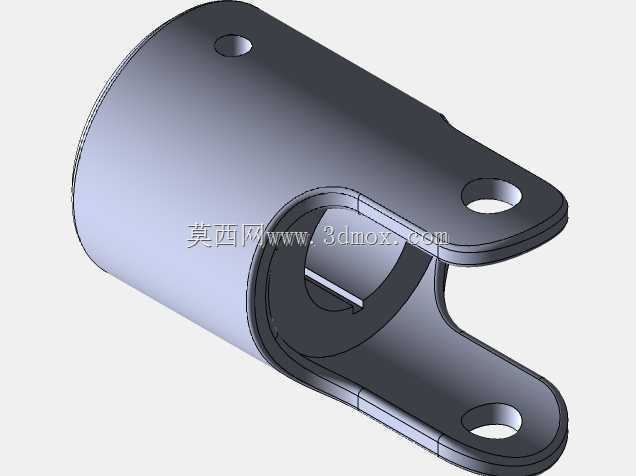

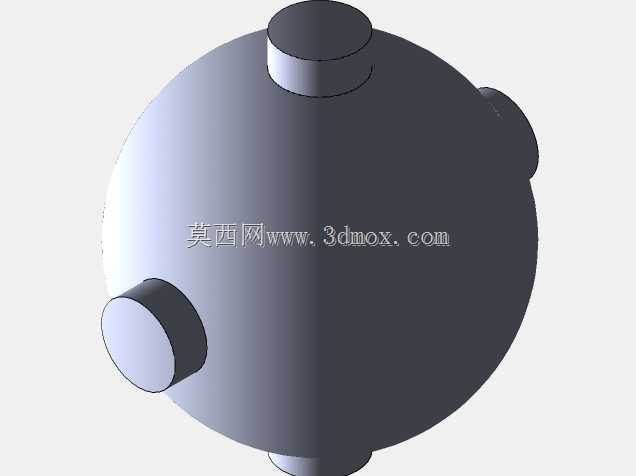

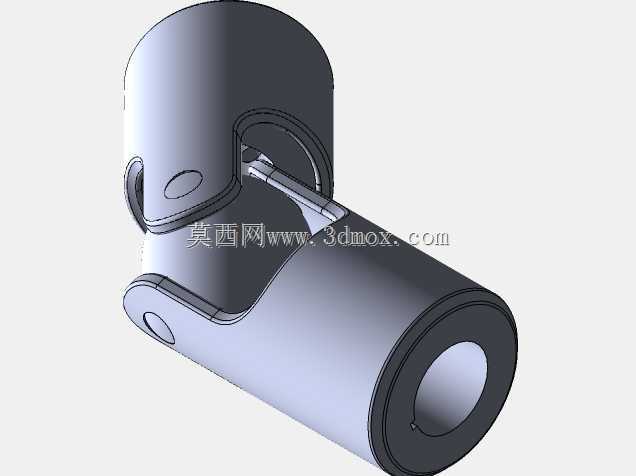

　　从结构设计逻辑来看，这款万向节采用最经典的十字销铰接形式，两端为带锁紧孔的套筒结构，分别用于套接动力端与负载端的轴头，侧面的紧定螺钉孔可以直接顶紧轴端平面，不需要额外加工键槽就能完成轴向与周向固定，对于小功率传动场景来说，这种固定方式足够可靠，还能大幅降低轴件的加工成本。中间的十字铰接块是整个部件的核心，两个互相垂直的铰接轴分别与两端套筒的铰接耳配合，保证两端套筒可以分别绕两个垂直轴线做小角度摆动，这种结构没有冗余的缓冲元件，传动间隙可以通过铰接副的配合公差控制在极小范围，适合对传动精度有一定要求但不需要大角度补偿的场合。

　　做三维建模时，这类零件的建模重点在于铰接副的配合间隙预留，不能直接按零间隙做实体配合，否则实际装配后会出现转动卡滞的问题。两端套筒的内孔直径需要根据常用的输出轴规格做系列化匹配，套筒外壁的厚度要满足额定扭矩下的抗扭强度要求，避免传递扭矩时套筒开裂。铰接耳的位置需要保证两端套筒摆动到最大允许角度时，不会出现实体干涉，通常单节万向节的最大工作夹角控制在25度以内，超过这个角度后传动效率会急剧下降，铰接部位的磨损速度也会明显加快。

　　实际选型应用时，要先核算传动链路的峰值扭矩，确保万向节的额定扭矩覆盖工况峰值，避免过载造成十字销剪切断裂。安装时要注意，单节万向节在存在夹角传动时，输出轴的转速会存在周期性波动，夹角越大波动幅度越明显，如果需要等速传动，就需要成对使用万向节，通过中间轴的布置抵消转速波动，这款单节结构更适合对转速均匀性要求不高的手动调节机构、小型轻工设备传动、简易工装夹具的动力传递场景。比如小型包装设备的调节辊传动、非标检测设备的工位转轴连接、小型输送线的动力接驳位置，都能看到这类简易万向节的应用，它不需要复杂的润滑维护，结构紧凑成本低廉，相比弹性联轴器能适应更大的角度偏差，相比膜片联轴器抗冲击能力更强，在中低转速、小扭矩的传动场景里实用性非常突出。

　　建模过程中还要注意安装边界的尺寸控制，两端套筒的长度要保证轴头插入后有足够的接触面积，避免紧定螺钉顶紧后轴头出现压痕变形或者打滑，铰接部位的十字销要做防脱处理，通常采用过盈配合配合端盖铆接的方式，防止高速运转时销子脱出。整个部件的外形没有多余的凸起结构，外圆做了光滑过渡处理，安装时不会和周边的机架、护板产生干涉，对于安装空间狭窄的位置，这种圆柱外形的万向节比分体式的铰接结构更方便布置，不需要预留额外的摆动避让空间，只需要保证两轴夹角在允许范围内即可完成安装。
