槽轮式间歇转位驱动机构三维结构

　　这套间歇转位驱动结构，是自动化产线里实现工位间歇步进最常用的经典机构构型，和棘轮、凸轮分度机构相比，它的传动冲击更小，分度精度稳定，维护成本极低，在多工位转盘装配、包装机械送料、印刷机械走纸、轻工机械工位切换场景里已经经过了几十年的工程验证，可靠性远高于很多新型间歇传动方案。

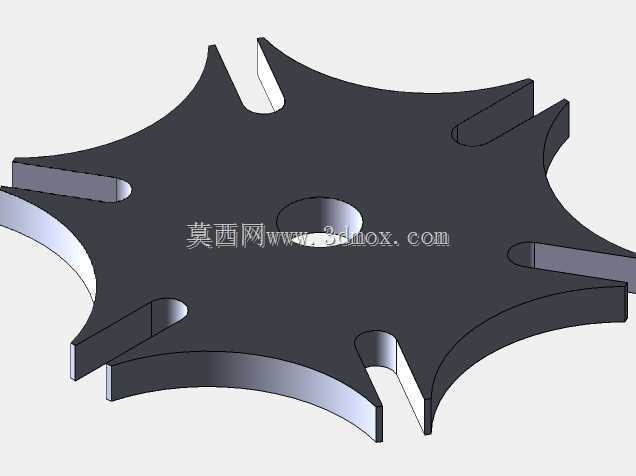

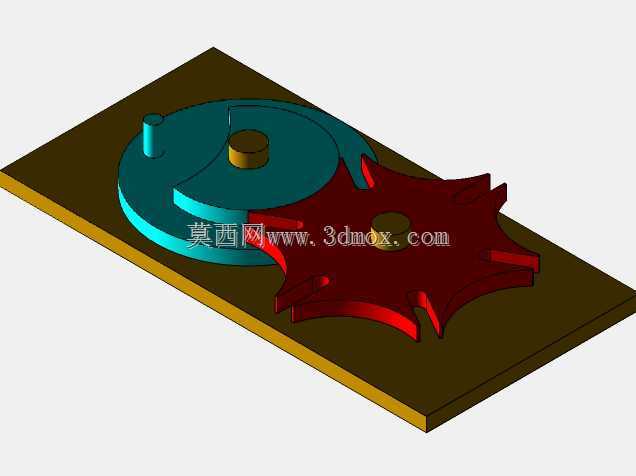

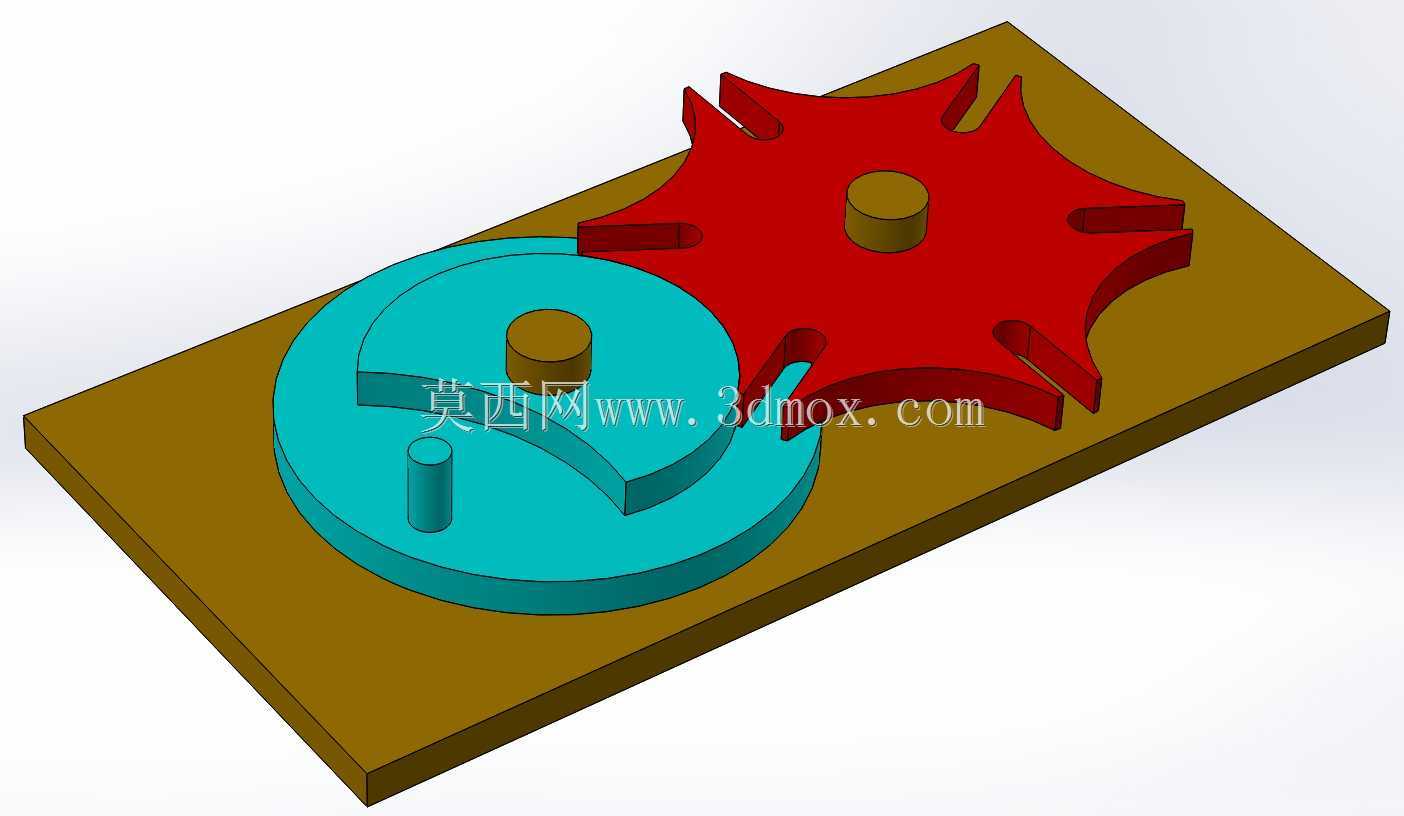

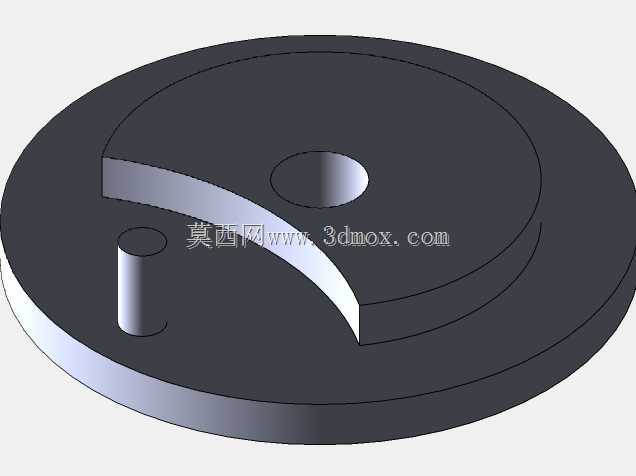

　　整个机构的核心构件分为主动拨盘与从动槽轮两部分，主动拨盘集成了圆柱锁止弧与驱动圆柱销，从动槽轮开有径向分布的驱动槽与对应锁止弧面，两者同轴度安装在同一安装基板上，基板预留了标准的安装孔位，可直接通过内六角螺栓固定在设备的安装机架上，不需要额外设计转接安装板。设计时首先要根据工位需求确定槽轮的槽数，本次展示的是六槽构型，对应主动轴每旋转一周，从动槽轮完成六分之一周的步进转动，单次转位角度为60度，可适配六工位的转盘布局，若需要四工位、八工位布局，仅需调整槽轮的槽数与拨盘销的位置参数即可，结构改型成本极低。

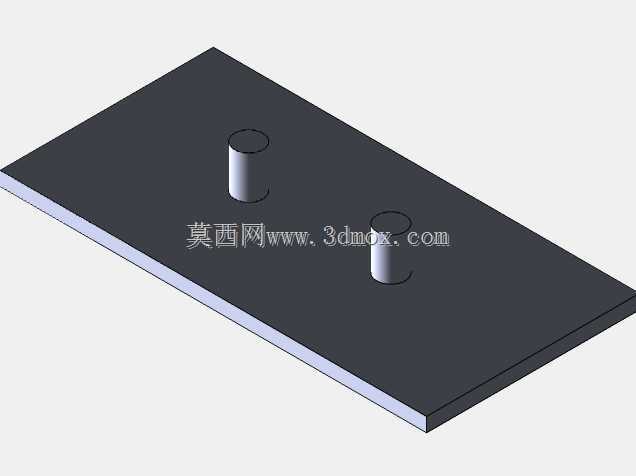

　　从安装边界来看，整套机构的基板厚度根据负载大小可选8-15mm的Q235钢板或6061铝合金板，主动轴与从动轴的中心距是整个机构的核心安装尺寸，设计时需要严格控制两轴的平行度公差，平行度误差需控制在0.02mm以内，否则会出现拨销卡滞、槽轮磨损过快的问题。主动拨盘的锁止弧半径与槽轮的锁止弧半径需做间隙配合，单边间隙控制在0.01-0.03mm，间隙过大会导致停位时槽轮出现窜动，影响工位定位精度，间隙过小则会出现转动卡滞，低温环境下甚至会出现锁止面抱死的故障。驱动圆柱销与槽轮径向槽的配合同样采用间隙配合，销的外圆与槽的侧壁需做淬火处理，表面硬度达到HRC45-50，避免长期运行后出现磨损导致分度精度下降。

　　实际工程应用中，这套机构的主动端通常连接减速电机输出轴，电机转速根据产线节拍调整，常规应用下主动轴转速控制在10-60rpm区间，转速过高会导致槽轮转位时的角加速度过大，产生明显的冲击振动，不仅会降低机构使用寿命，还会影响工位上工件的定位稳定性。在需要更高分度精度的场景下，可在槽轮输出端额外加装定位锥销机构，在槽轮停位的瞬间插入定位锥孔，进一步消除传动间隙带来的定位误差，这种组合方案的分度精度可达到±0.01mm，完全满足精密装配、检测类设备的精度要求。

　　设计建模过程中，需要重点校核拨销进入和退出径向槽的位置角度，确保拨销进入槽时的速度方向与槽的径向方向一致，避免出现刚性冲击，同时要验证锁止弧的衔接位置，保证拨销完全退出槽的瞬间，主动盘的锁止弧刚好与槽轮的锁止弧完全贴合，避免槽轮在停位阶段出现自由转动。所有转动副位置都预留了轴承安装位，可选用深沟球轴承支撑转轴，降低转动阻力，同时在基板对应位置设计油槽，可定期加注润滑脂，减少运动副的磨损，整套机构在额定负载下的免维护运行周期可达到8000小时以上，完全满足工业设备长期连续运行的要求。

　　和其他间歇传动方案相比，这种槽轮机构的结构非常简单，零件加工难度低，不需要复杂的凸轮曲面加工，普通铣床、线切割设备即可完成所有零件的加工，制造成本仅为凸轮分度器的五分之一左右，非常适合中小批量自动化设备的开发使用，在很多轻工、包装、电子装配设备的转位工位上，这种结构依然是设计师的首选方案，没有过于复杂的控制逻辑，纯机械结构即可实现稳定的间歇传动，不会出现电控系统带来的信号干扰、丢步等问题，在恶劣的工业车间环境下适应性更强。
