摩托车GL200改装风冷发动机缸体结构

　　这款缸体主要适配小排量跨骑摩托车的动力改装场景，针对原厂缸体散热效率不足、高负荷工况下热衰明显的痛点做了针对性结构优化，日常可覆盖街道通勤跑山、非铺装路面轻度越野、民间赛道日体验等多种使用场景，是民间动力改装方案里的核心替换部件。从实际使用逻辑来看，单缸风冷发动机的缸体既要承担活塞往复运动的导向承压作用，又要直接承担燃烧热量的散发功能，还要兼顾与曲轴箱、缸头的安装配合精度，设计时需要平衡散热效率、结构强度、安装兼容性三个核心维度的需求。

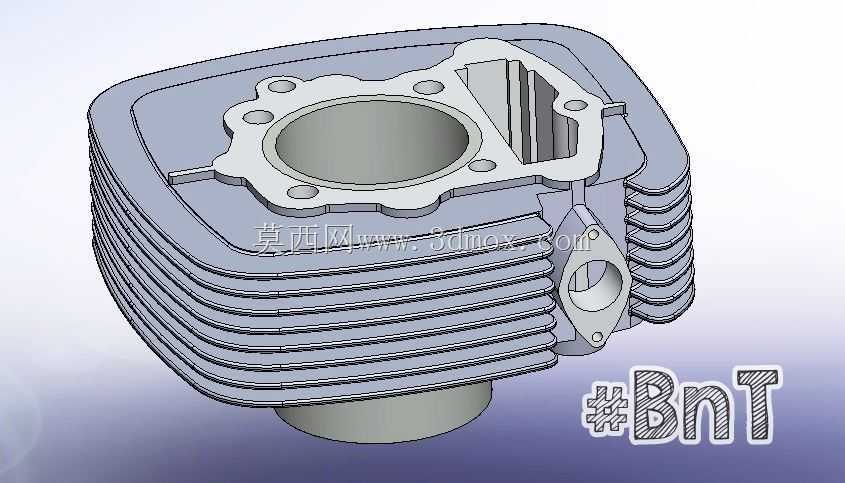

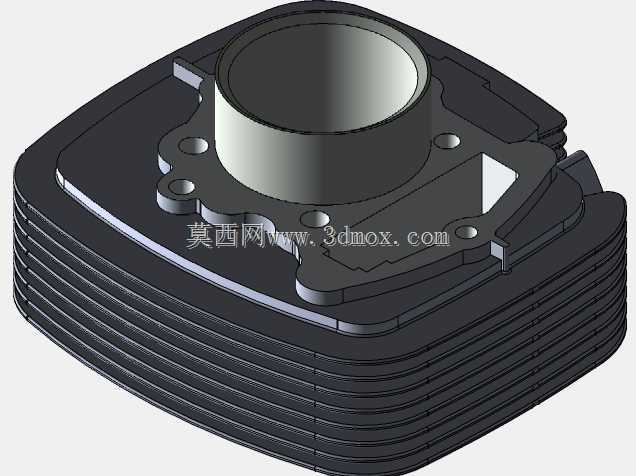

　　外形尺寸上，这款缸体内径设定为86mm，对应活塞行程86mm，可实现499cc的单缸排量，相比原厂200cc排量有明显提升，安装边界完全匹配原厂GL200机型的曲轴箱定位销孔、缸头连接螺柱位置，不需要额外打磨曲轴箱或者改装缸头连接位，替换时可以直接沿用原厂的密封垫、紧固螺柱、上下定位结构，大幅降低改装的加工门槛。缸体外壁的散热鳍片采用不等间距布局，靠近燃烧室的上半部分鳍片密度更高、单片厚度更薄，尽可能增大与空气的接触面积，对应燃烧做功时最高温的区域强化散热；靠近曲轴箱的下半部分鳍片间距稍大，避免越野场景下泥沙卡塞在鳍片缝隙里影响散热效率，同时鳍片边缘做了圆弧过渡处理，没有尖锐棱角，既可以降低车辆行驶时的风阻风噪，也能避免安装维护时割伤操作人员。

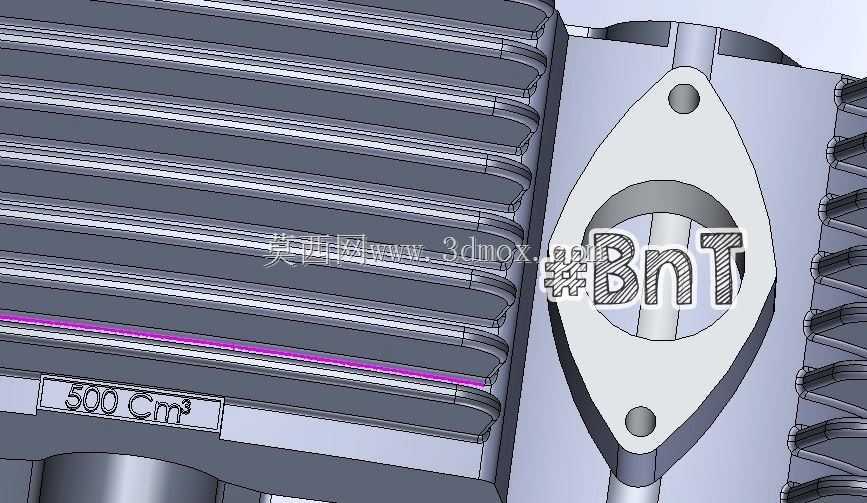

　　缸体侧面预留的圆形安装位是为适配改装款凸轮轴位置传感器、转速检测装置设计的，不需要在缸体上额外打孔攻丝，避免破坏缸体的整体结构强度；缸筒内壁采用高磷铸铁材质镶嵌结构，外壁散热部分采用铝合金压铸成型，两种材质通过过盈压装结合，既保证缸筒内壁的耐磨性能，满足高压缩比改装下活塞环的高速往复摩擦需求，又能通过铝合金的高导热性快速把缸筒内部的热量传递到外壁散热鳍片上。设计过程中需要重点控制缸筒的圆柱度公差，全行程范围内的圆度偏差控制在0.008mm以内，避免活塞高速往复运动时出现偏磨、拉缸的问题；同时缸体上下端面的平面度公差控制在0.05mm以内，保证与缸头、曲轴箱结合面的密封性能，避免高负荷工况下出现漏气、渗油的问题。

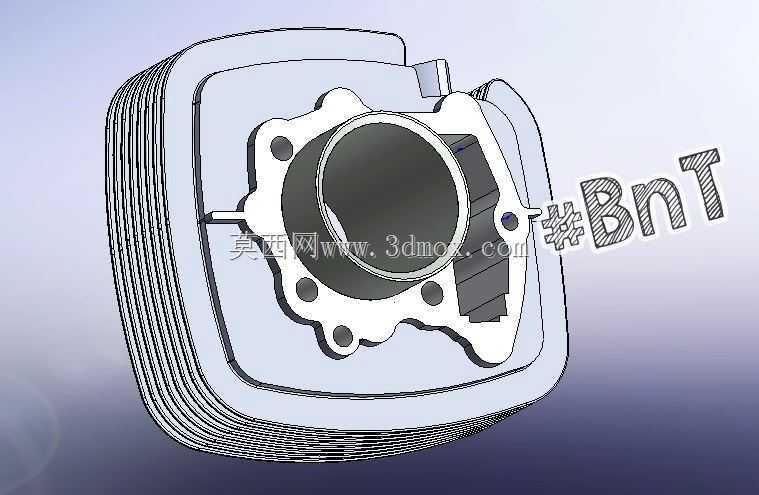

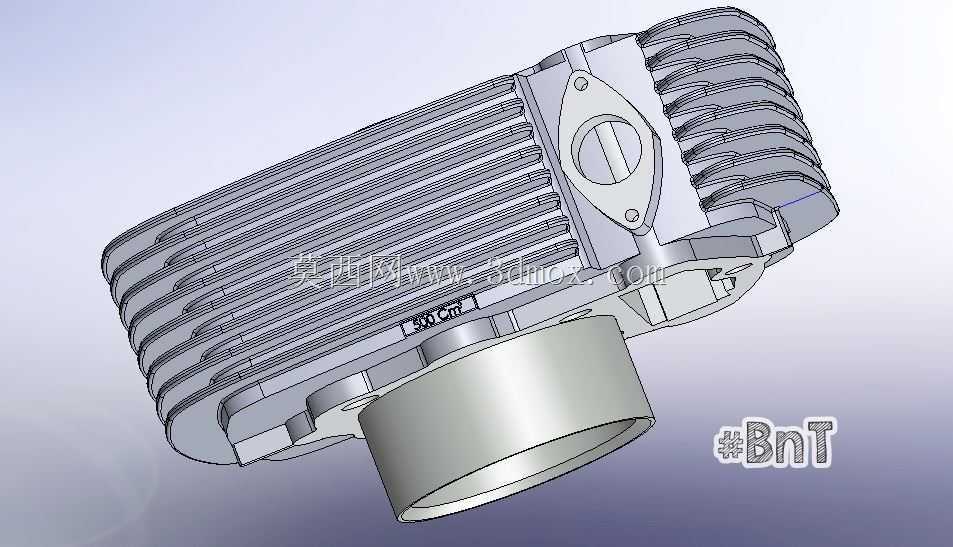

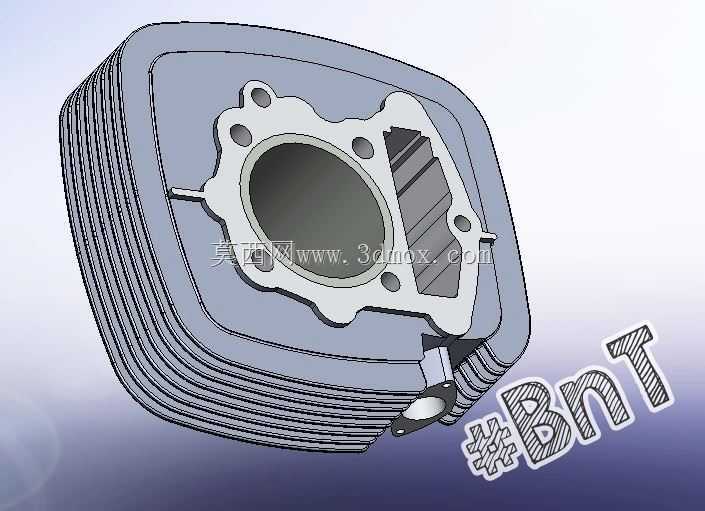

　　从结构强度角度考虑，散热鳍片与缸体主体的连接根部做了R2的圆角过渡，避免应力集中导致长期震动下鳍片断裂，毕竟单缸发动机的工作震动相对较大，尤其是改装后动力输出提升，缸体承受的机械负荷、热负荷都比原厂状态更高，结构上的应力释放设计直接决定部件的使用寿命。缸体下部的定位止口尺寸与原厂曲轴箱安装位完全匹配，安装时可以实现快速定位，不需要反复调整位置，紧固螺柱的过孔位置精度控制在±0.1mm以内，保证缸头压紧力均匀分布，不会出现局部密封压力不足的问题。实际装车测试时，这款缸体在持续全负荷运行30分钟的工况下，缸体外壁最高温度比同排量改装缸体低12℃左右，能有效缓解高负荷下的动力热衰问题，同时因为安装位完全兼容原厂部件，普通维修店不需要专用工装就可以完成安装替换，适合民间摩托车改装爱好者、维修门店的改装升级使用。
