高精度法兰安装式伺服驱动电机结构

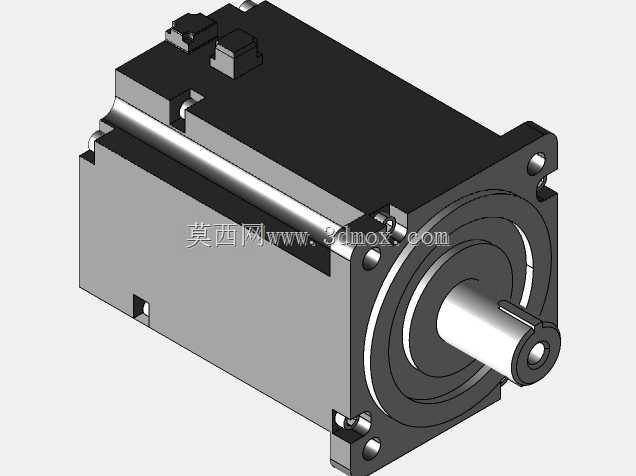

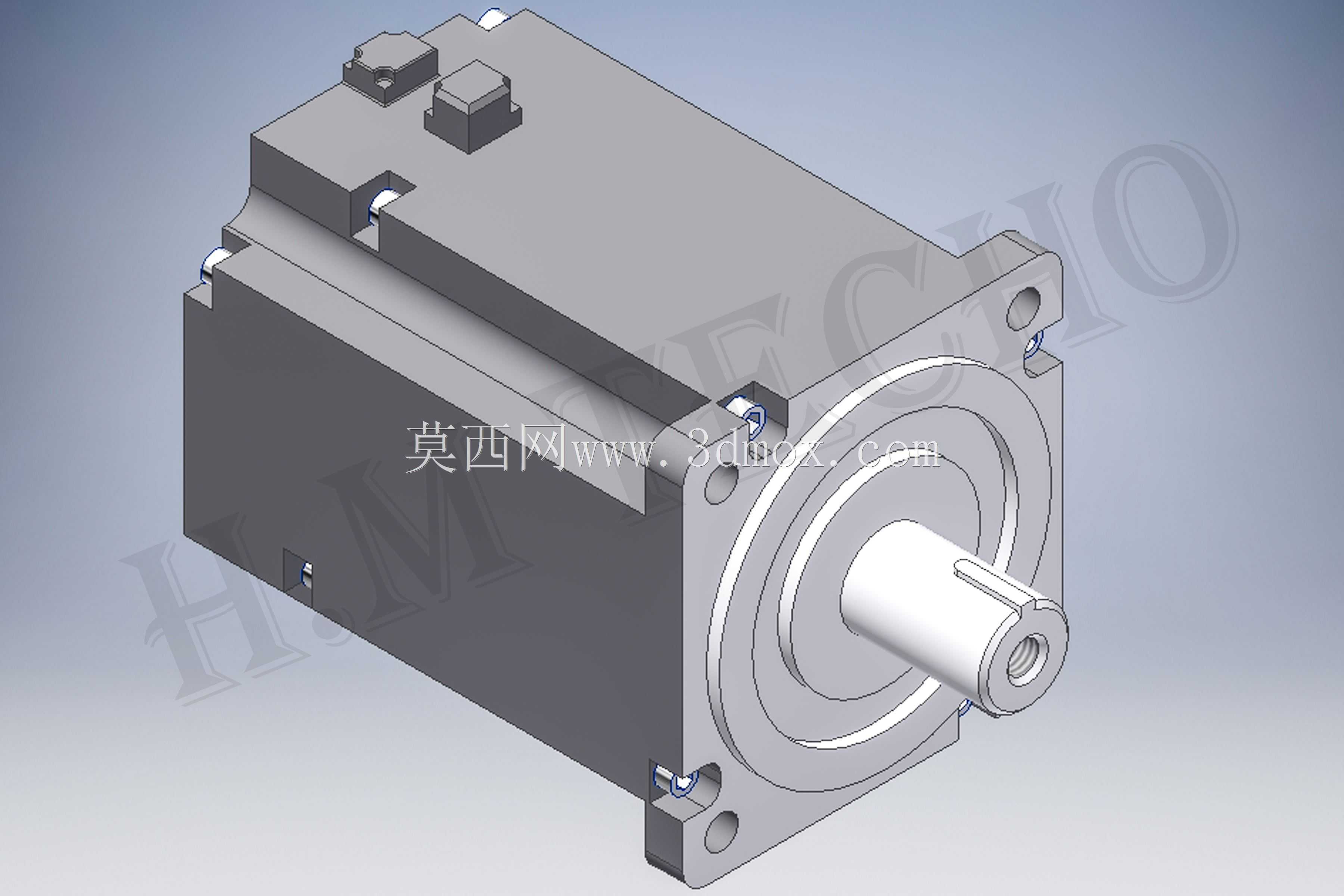

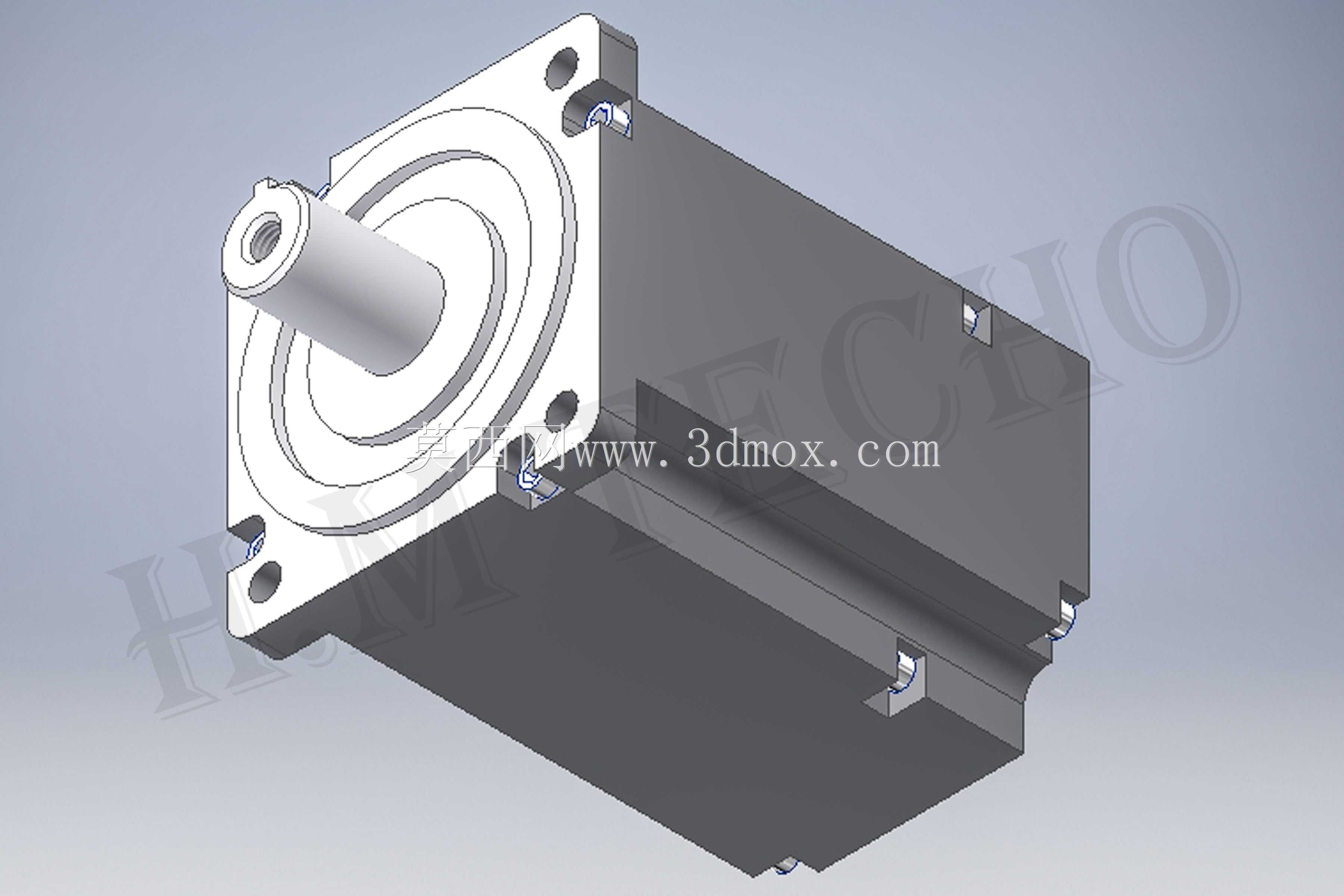

　　在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动、电子制造设备的精密送料机构里，这类法兰安装式伺服电机是核心执行元件，区别于普通异步电机，它的核心作用是把控制系统发出的脉冲指令转化为精准的角位移输出，实现转速、转角、扭矩的闭环可控，满足高精度传动场景的动态响应要求。从结构设计逻辑来看，这款电机采用方形机座搭配前端方形安装法兰的布局，这种设计首先考虑的是安装刚性——方形法兰的四个安装孔分布在输出轴的四个对角位置，相比圆形法兰，在承受径向负载、频繁正反转带来的冲击时，安装面的贴合应力分布更均匀，能有效降低长期运行后的安装松动概率，适配设备上常见的立式、卧式甚至侧装的安装工况。机座部分的壳体采用一体化铸造成型的结构，

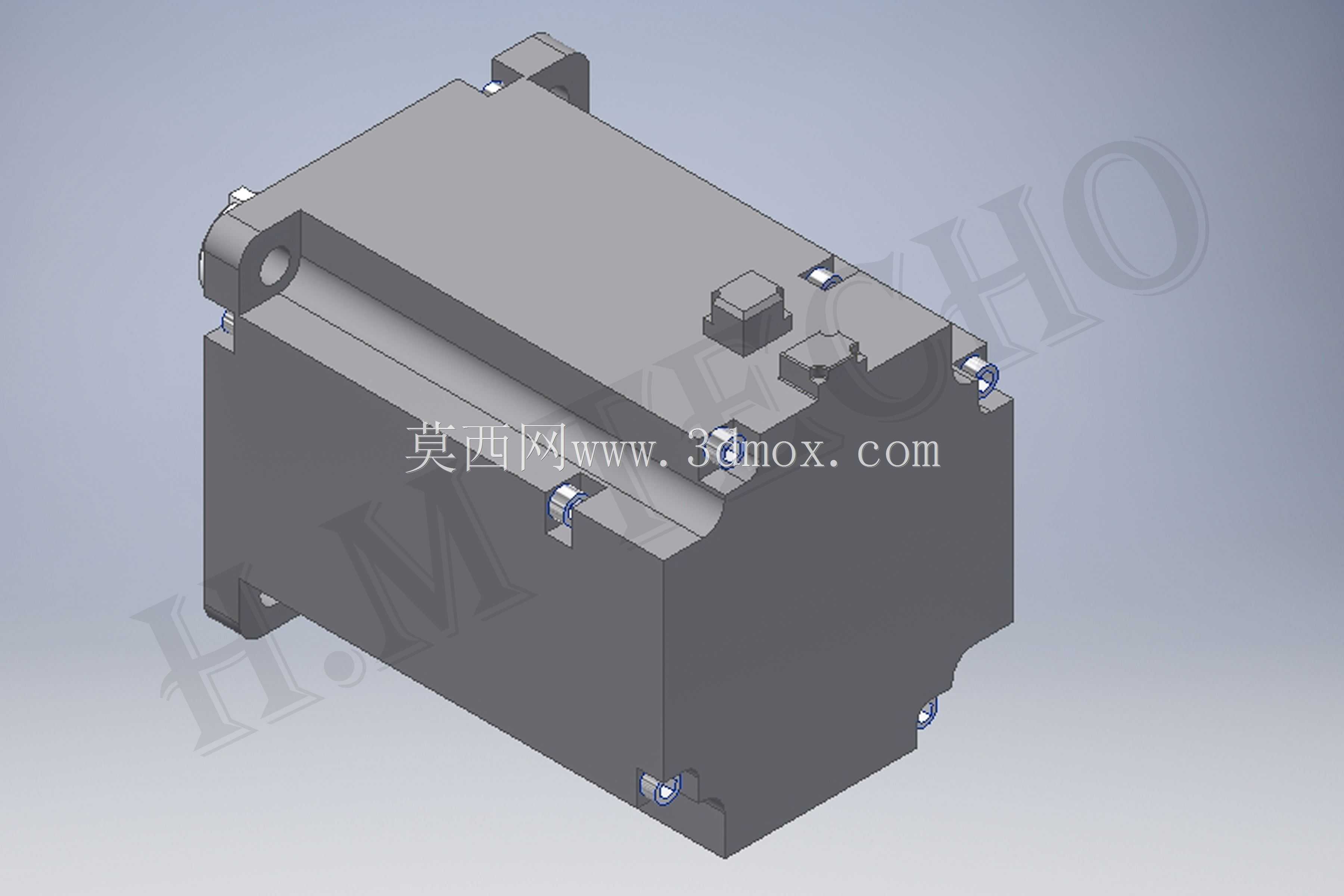

　　表面预留的两个接线端子凸台分别对应动力线缆与编码器线缆的接入口，这种分离式接线设计一方面避免了动力线的强电对编码器反馈信号的电磁干扰，另一方面也方便现场布线时根据设备走线方向调整接头朝向，不用额外增加转接弯头。输出轴端采用带键槽的实心轴设计，轴端中心预留的螺纹孔是用来安装锁紧挡片的，当电机和联轴器、同步带轮或者行星减速机输入端连接时，锁紧挡片可以避免传动件在高速启停、正反转切换时从轴端窜出，键槽的尺寸匹配通用标准传动件的公差要求，不需要二次加工就能直接适配市面上多数同规格的传动连接部件。从安装边界来看，前端法兰的止口尺寸是和设备安装孔位的定位基准匹配的，设计时严格控制了止口的同轴度公差，

　　保证电机输出轴和被驱动部件的输入轴同轴度误差在允许范围内，减少偏心带来的轴承额外负载，延长电机使用寿命；机座的外形尺寸充分考虑了密集安装场景的空间需求，方形机座的侧边没有突出的冗余结构，在多轴并排安装的设备里，相邻电机之间只需要预留极小的散热间隙就能满足排布要求，不会出现空间干涉。电机本体的结构设计还兼顾了散热需求，机座壳体的壁厚经过优化，既保证结构强度，又能通过壳体表面把定子运行产生的热量快速传导到外界，在额定扭矩持续输出的工况下，不会因为壳体散热不足导致绕组温升超标。后端的编码器安装腔和定子腔做了密封隔离，避免车间环境里的切削液、粉尘进入编码器内部，影响反馈精度，这种密封设计也让电机可以适配多数有少量切削液飞溅、

　　粉尘浓度不高的工业现场环境，不需要额外增加防护外罩。在实际选型适配时，这款电机的安装尺寸可以直接替换同法兰规格的多款标准伺服产品，不用修改设备的安装板结构，对于设备升级改造场景来说，能大幅缩短改型的设计周期，结构工程师只需要核对输出轴轴径、键槽尺寸、法兰止口尺寸以及安装孔孔距，就能完成匹配，不需要重新设计安装转接件。从传动特性来看，这种结构的伺服电机转子惯量经过匹配设计，既可以满足快速启停的高响应场景需求，也能适配带动中等惯量负载的工况，不会出现惯量不匹配导致的定位过冲、震荡问题，在点胶、贴片、金属切削进给这类需要频繁加减速的工位上，能保证定位精度稳定在允许的误差范围内。
