KL34系列法兰安装直流伺服动力单元

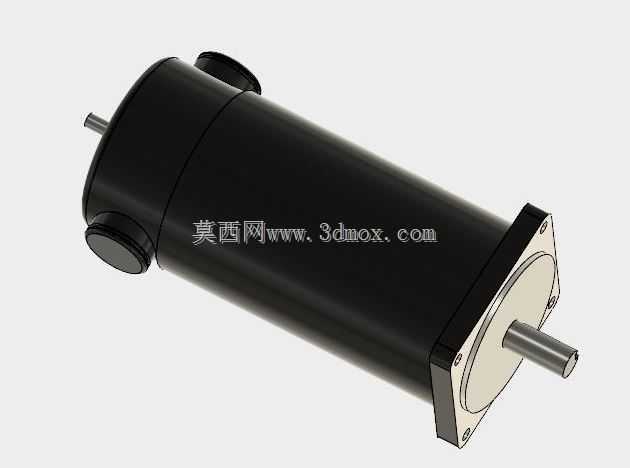

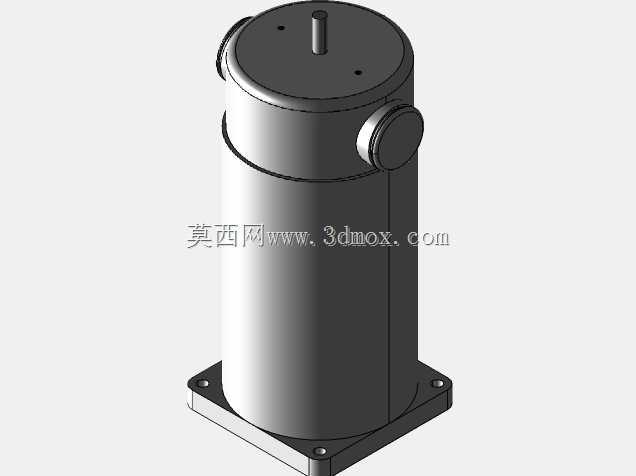

　　在金属线材拉拔、小型轧机送进这类对低速扭矩输出稳定性要求极高的工位上，动力单元的扭矩脉动、安装适配性直接决定了成品的尺寸公差一致性，这套直流伺服结构的三维数模，完整还原了方形法兰安装型动力单元的全部装配细节，能直接嵌入设备整体布局做干涉校验，不用从零开始测绘建模。从结构布局来看，输出端采用标准NEMA34规格方形安装法兰，法兰端面到输出轴轴肩的定位尺寸严格匹配通用伺服安装位，输出轴做了双扁位加工，既可以通过键连接传递大扭矩，也能靠扁位锁紧同步轮、联轴器，避免高速正反转时出现连接打滑的问题；机身采用无缝钢管拉伸成型的圆柱壳体，表面做黑色氧化处理，兼顾散热效率与车间油污环境下的防锈能力，壳体尾部与侧部分别预留了动力线、

　　编码器反馈线的接线航插位置，航插接口做了凸台防护，能避免布线时线缆弯折过度导致的线芯断裂。做结构设计的时候，要特别注意安装边界的预留：法兰四个安装孔的中心距、沉孔深度都要和设备安装板的对应尺寸匹配，输出轴伸出长度要提前算上联轴器的轴向补偿量，不能让轴端顶到从动件的轴承内圈；机身圆柱段的外径要和周围的走线槽、防护钣金留出至少5mm的间隙，避免设备运行时的振动导致壳体和周边部件发生摩擦剐蹭。这类直流伺服的特性是低速段扭矩输出线性度好，不像交流伺服在极低转速下容易出现扭矩波动，特别适合轧机的轧辊间隙微调、拉丝机的收放线张力控制这类需要精准转速匹配的工位，数模里把后端盖的轴承位、转子的磁钢安装槽、前端盖的油封位都做了完整的内部结构还原，

　　做有限元受力分析的时候，可以直接导入模型计算法兰安装面的受力变形量，也能模拟不同输出扭矩下壳体的应力分布，提前优化安装板的加强筋布局。很多工程师在选型这类动力单元的时候，容易忽略接线航插的朝向问题，数模里可以直接旋转调整航插的出线方向，提前规划设备内部的线缆走线路径，避免后期装配时出现线缆和其他部件干涉、线缆长度不够的问题；另外机身表面的散热筋结构虽然没有做夸张的凸起，但圆柱壳体本身的壁厚经过优化，连续额定负载运行时的壳体温度能控制在合理区间，不用额外加装散热风扇，减少了设备的故障点。在轧机cnc改造的外购件选型环节，这类伺服的安装尺寸兼容性很强，能直接替换同法兰尺寸的步进电机、老款直流电机，不用重新加工安装板，数模里的输出轴轴径、

　　键槽尺寸都和通用标准件匹配，选型的时候可以直接调用数模和联轴器、同步轮的标准件模型做装配校验，不用反复核对二维图纸的尺寸公差，能大幅缩短设备改造的设计周期。做三维布线的时候，要注意航插位置的线缆弯曲半径不能小于线缆外径的6倍，数模里预留的接线空间足够容纳带屏蔽层的动力线缆，不会出现线缆挤压变形导致的屏蔽层破损问题；前端盖的油封位采用标准骨架油封尺寸，后期维护更换密封件的时候可以直接采购标准件，不用定制特殊规格的密封配件，降低设备的后期维护成本。
