大口径工业闸阀剖切结构三维设计

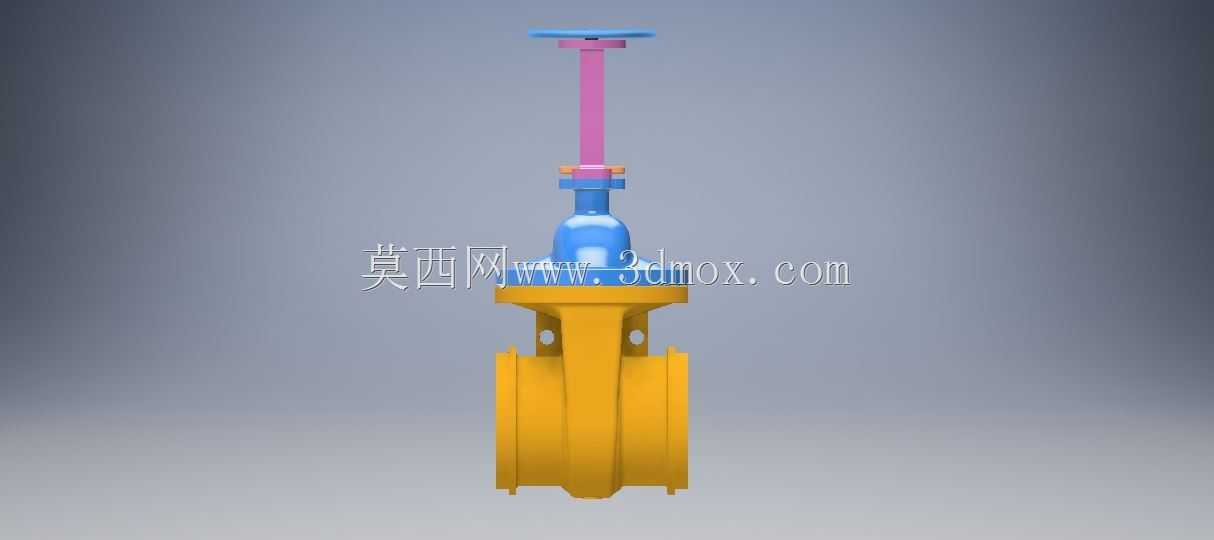

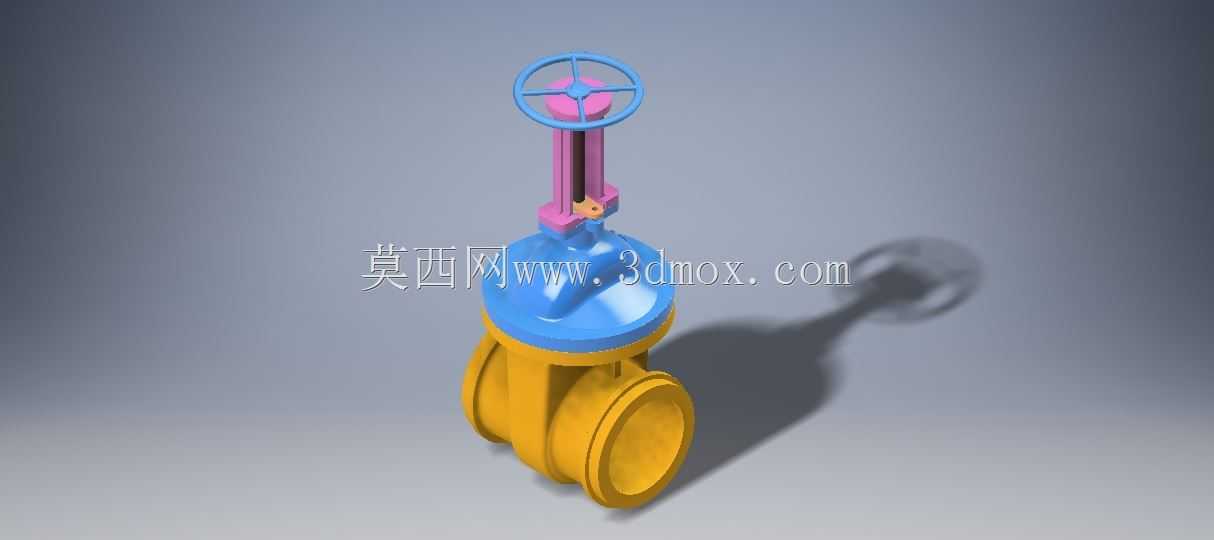

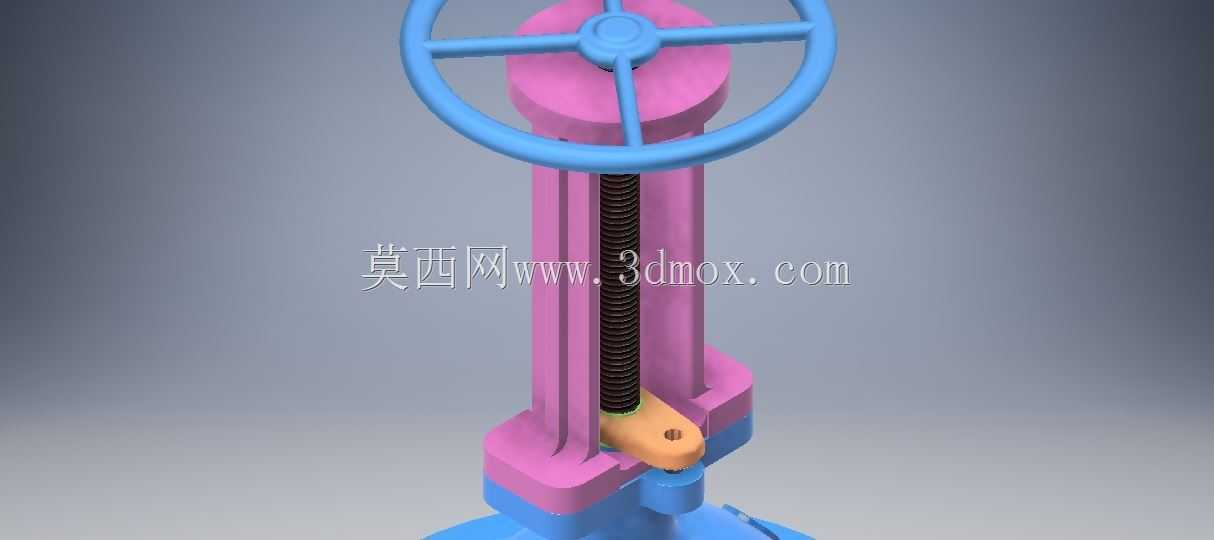

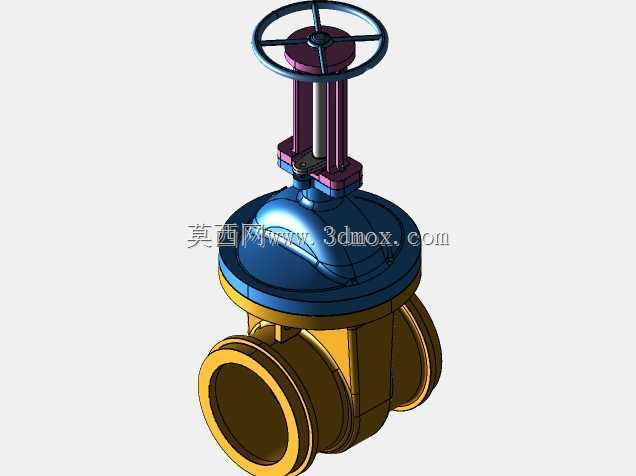

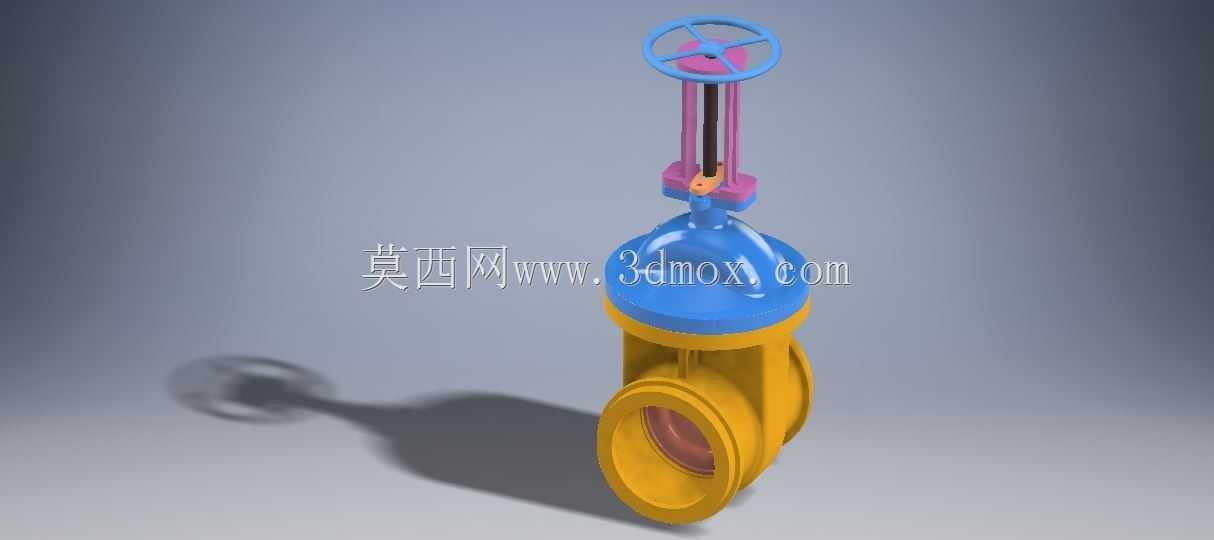

　　在市政供水主干网、长距离流体输送管线、石化装置工艺管路这类对通流阻力、截断密封性有严苛要求的场景中，大口径闸阀是核心的管路控制部件，这类阀门的核心优势在于全开状态下介质通流路径完全平直，流阻系数远小于截止阀、蝶阀类产品，适合长期保持全开的主干管路使用，不会因为长期节流造成阀瓣冲蚀、密封面磨损过快的问题。本次呈现的剖切结构闸阀，公称通径对应12英寸规格，压力等级适配150磅级工况，可覆盖常温清水、轻度腐蚀性油品、低压蒸汽等多种常规工业介质的输送控制需求。从结构设计逻辑来看，该闸阀采用明杆楔式单闸板结构，这种结构的优势在于阀杆的升降行程可以直观反馈阀门的开度状态，现场巡检人员无需额外加装开度指示装置，

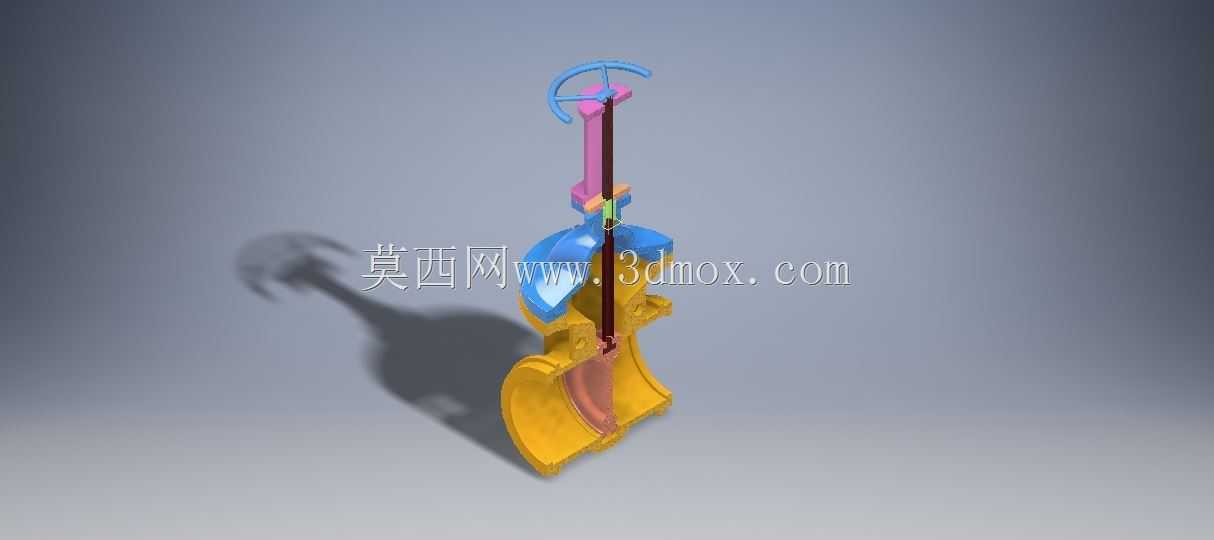

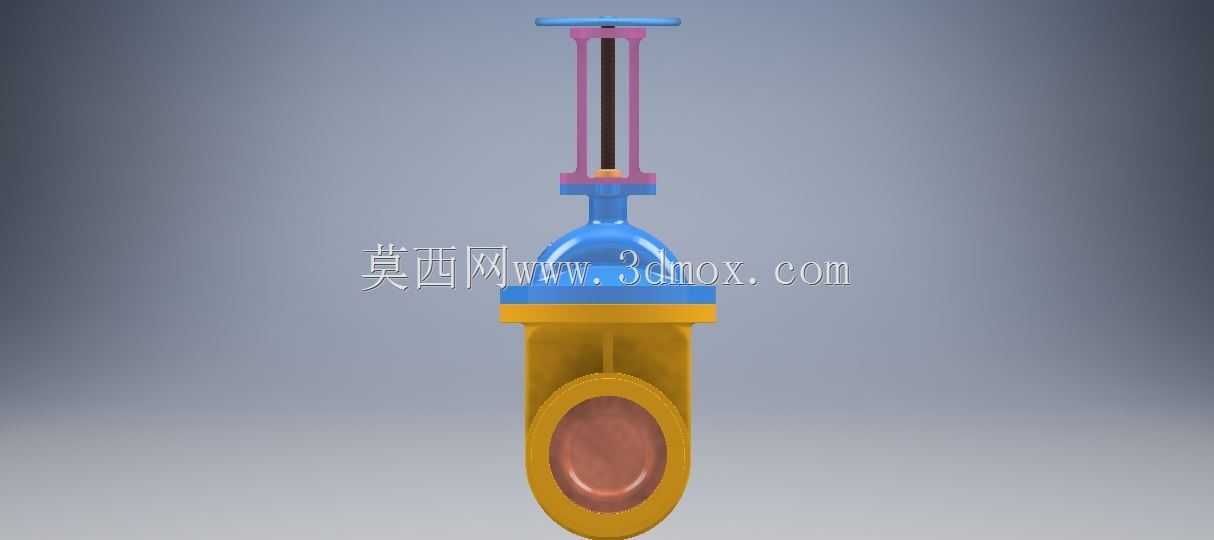

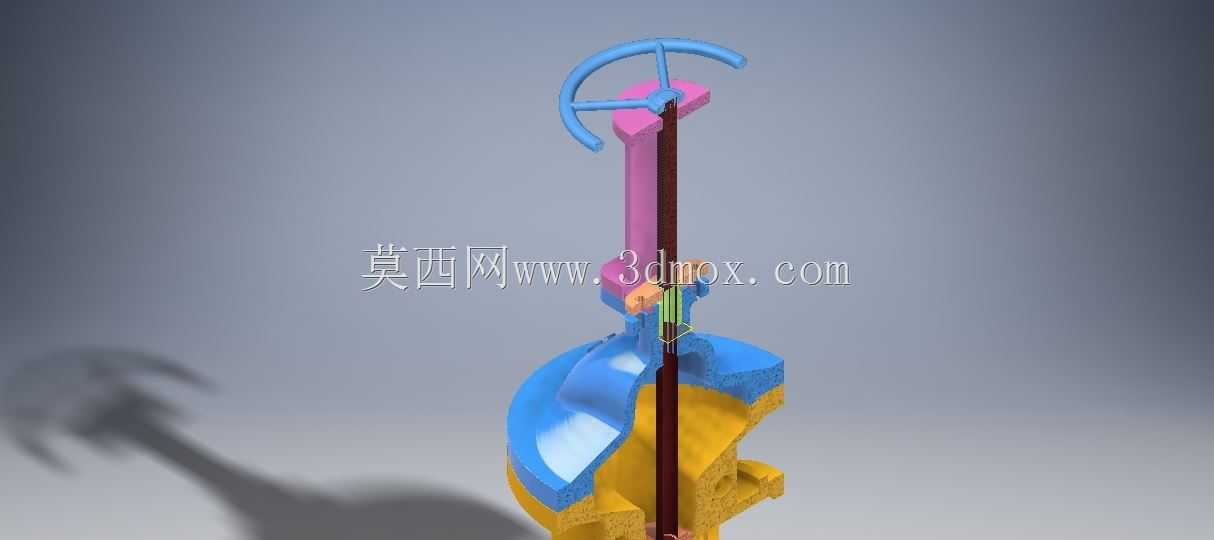

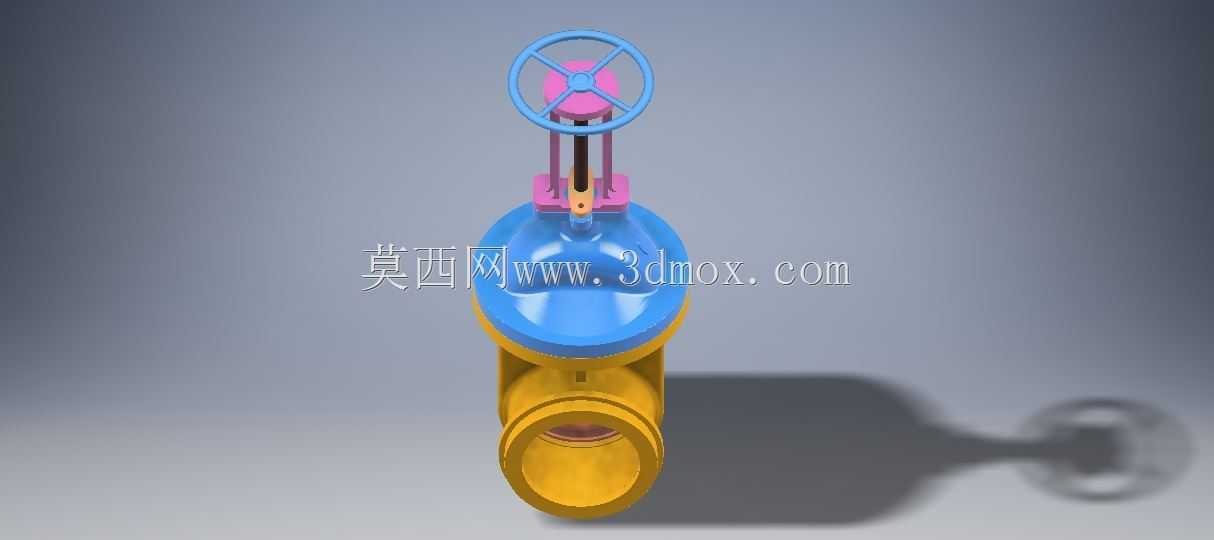

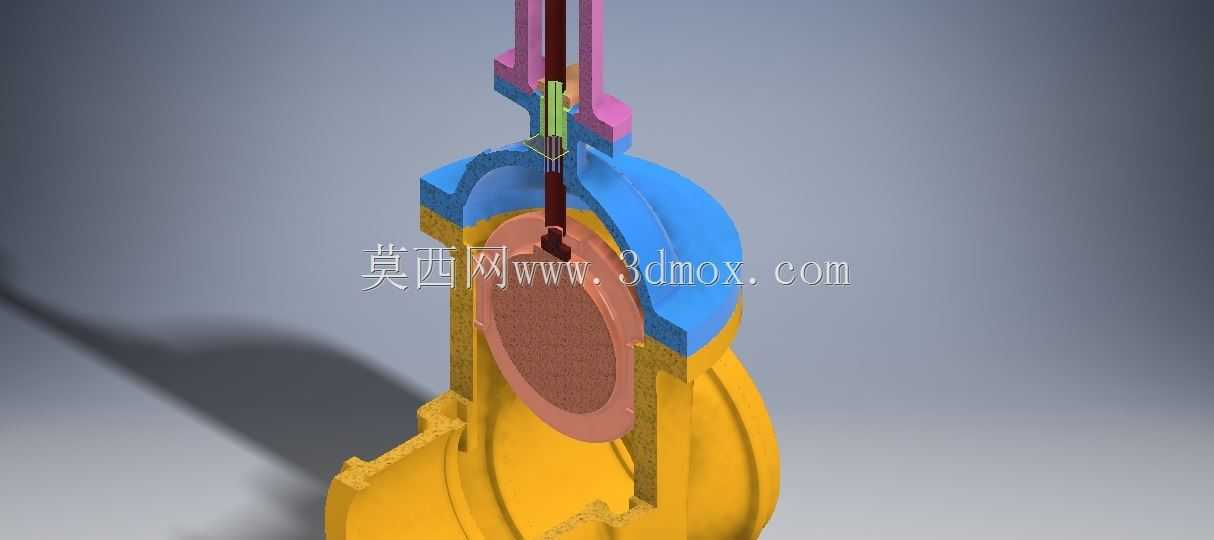

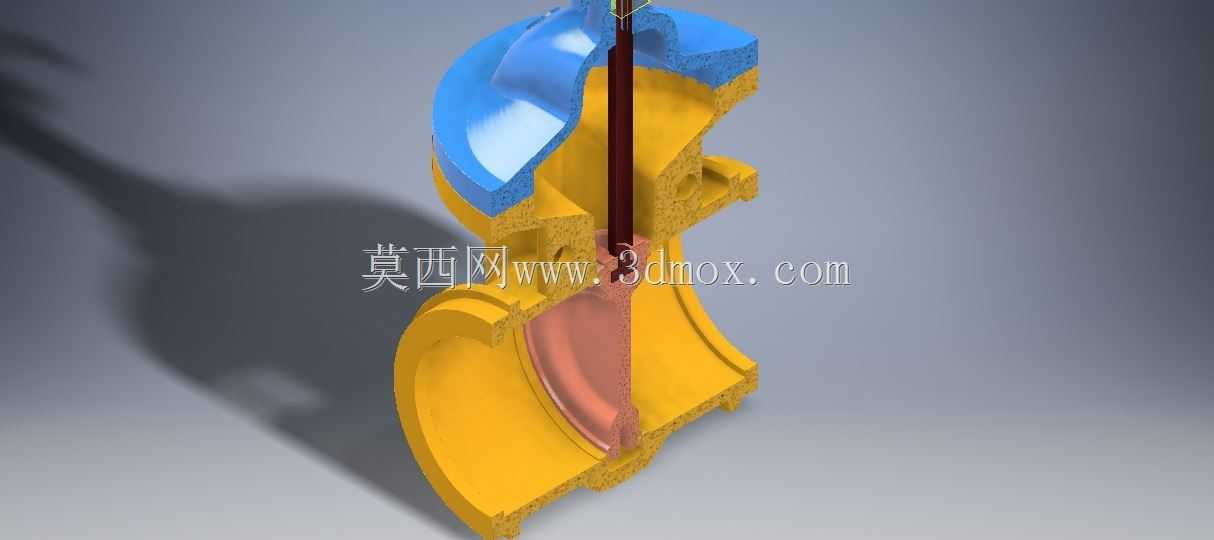

　　就能通过阀杆露出支架的长度判断阀门当前开关位置，同时明杆结构的阀杆螺纹部分位于阀腔外部，不会直接接触输送介质，避免介质中的杂质、腐蚀性成分磨损阀杆螺纹，大幅提升阀门操作的顺畅度与使用寿命。从剖切展示的内部结构可以看到，阀杆与闸板采用T型槽连接结构，这种连接方式允许闸板在关闭过程中产生微小的角度偏转，自动适配阀体两侧密封面的角度偏差，弥补加工过程中产生的形位公差，保证密封面能够完全贴合，避免出现内漏问题。阀体部分采用流线型的中腔过渡设计，介质从入口进入阀腔后不会产生明显的涡流区，既降低了流阻损失，也减少了介质中固体颗粒在阀腔内的沉积，避免长期使用后杂质卡涩闸板的问题。手轮部分采用轮辐式结构，操作时的力臂长度经过匹配计算，

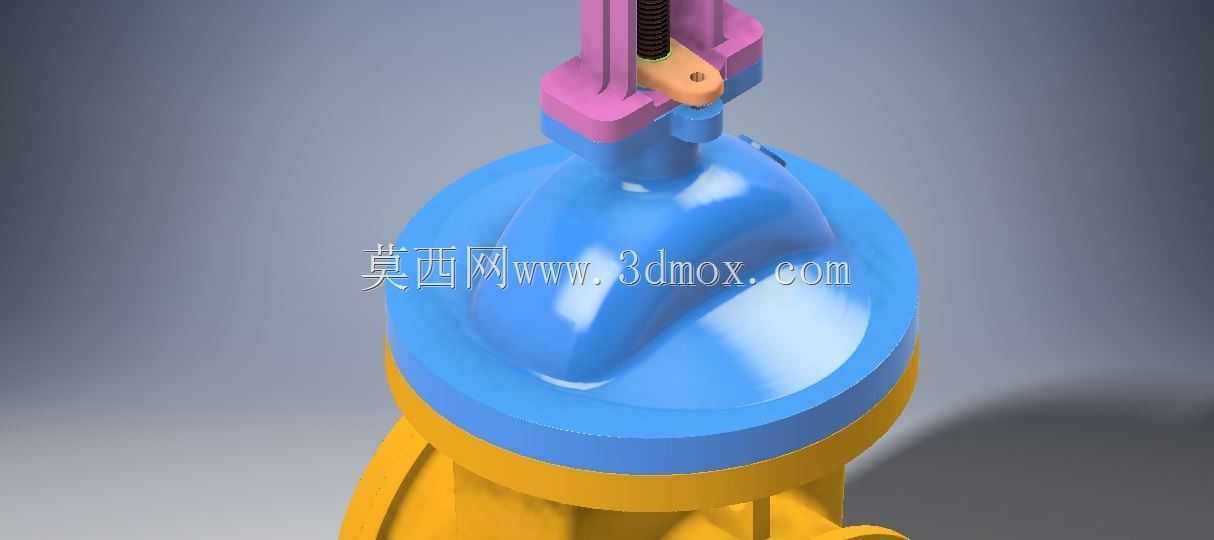

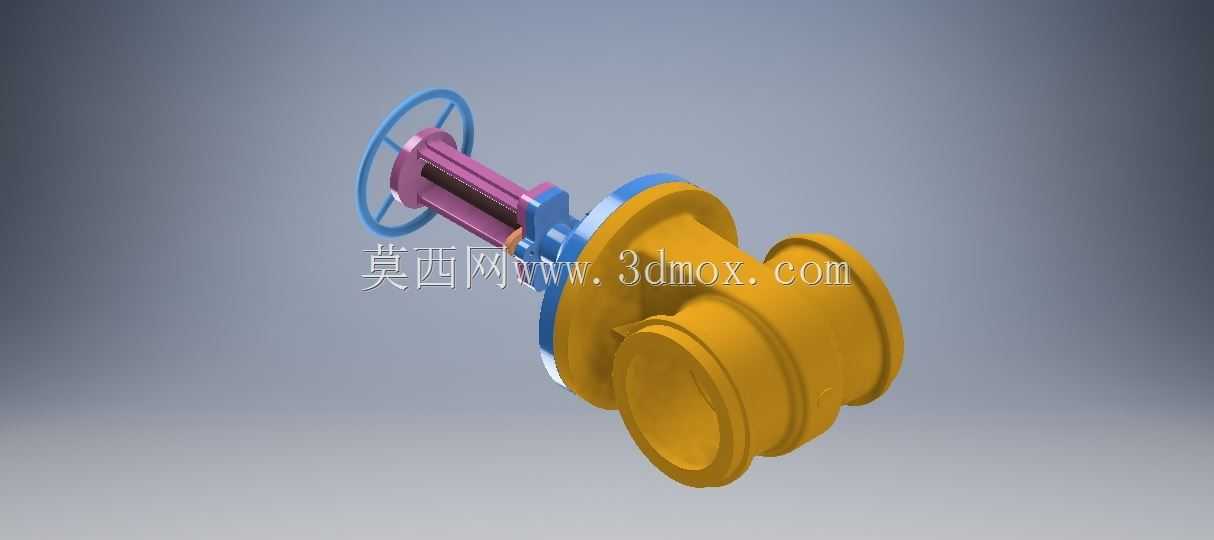

　　在额定压力工况下，单人即可完成阀门的开关操作，无需加装额外的助力装置，手轮与阀杆通过方榫连接，传递扭矩可靠，拆卸维护也十分便捷。阀盖与阀体的连接采用法兰螺栓结构，密封垫片选用耐温耐腐的复合材质，既保证中腔的密封性能，也方便后期拆解更换内部密封件、检修闸板与阀杆组件。从安装边界来看，该闸阀的结构长度符合行业通用标准，两端连接法兰的螺栓孔分布、密封面尺寸完全匹配同压力等级同通径的管路法兰要求，现场安装时无需对管路进行额外改造，可直接替换同参数的老旧闸阀。支架部分采用一体式铸造成型的桥型结构，既为阀杆的升降提供足够的导向支撑，也预留了足够的填料安装空间，填料函位置设计有两级填料压盖结构，当长期使用出现填料渗漏时，无需停机拆解阀门，

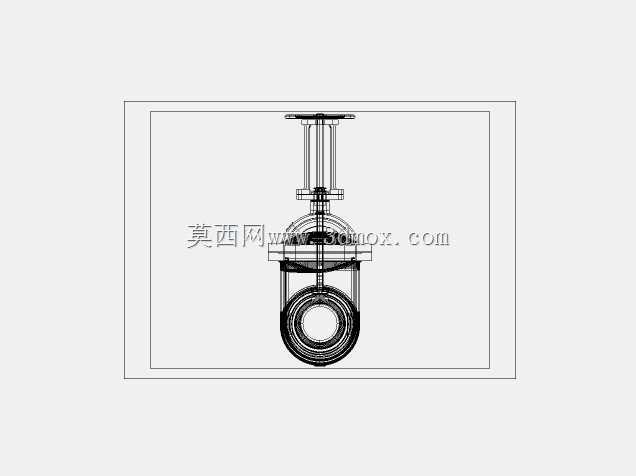

　　只需均匀拧紧压盖螺栓即可补偿填料的磨损量，快速消除外漏隐患。在实际工况选型中，这类闸阀仅适用于全开或全关的截断工况，不能作为节流阀使用，若长期处于半开状态，高速流动的介质会冲蚀闸板密封面，造成密封面损伤进而引发内漏。从建模细节来看，该剖切模型完整还原了从手轮、阀杆、填料压盖、闸板到阀体的全部装配关系，内部流道的轮廓、密封面的锥度、各部件的配合间隙都按照实际加工尺寸还原，可直接用于阀门结构教学、管路系统装配干涉检查、运维培训课件制作等场景，帮助设计人员与运维人员直观理解闸阀的内部构造与动作原理，避免因为对结构不熟悉造成安装、检修过程中的操作失误。
