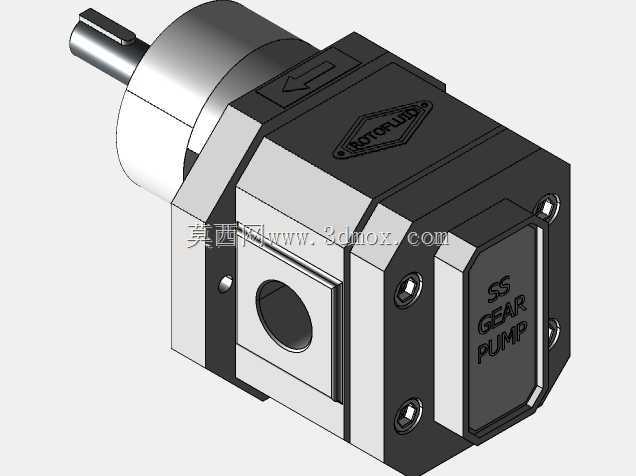

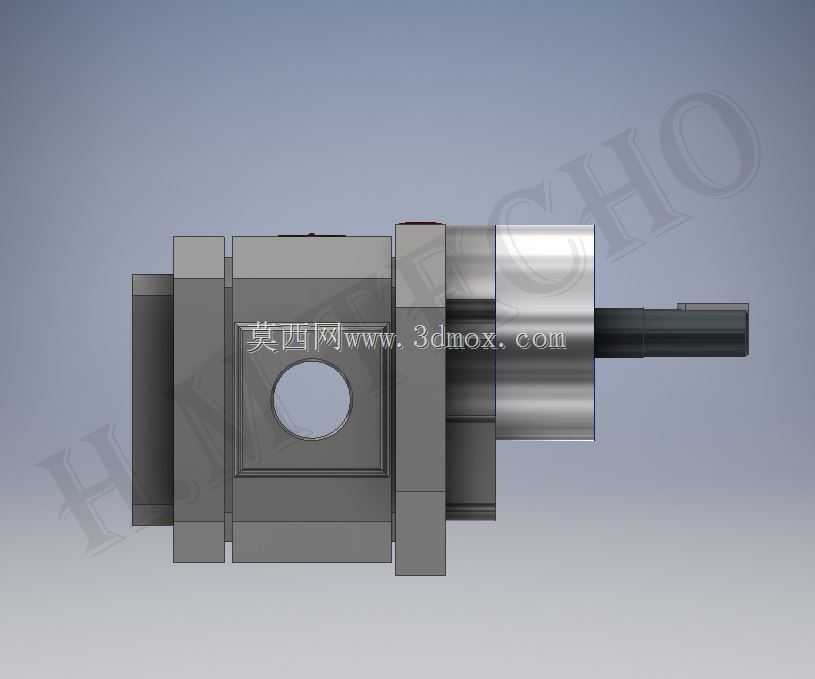

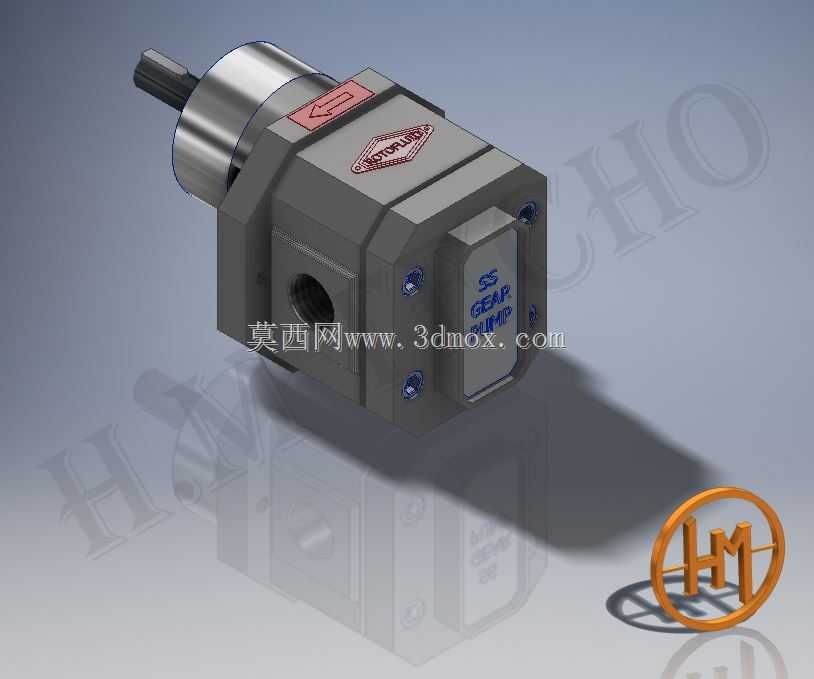

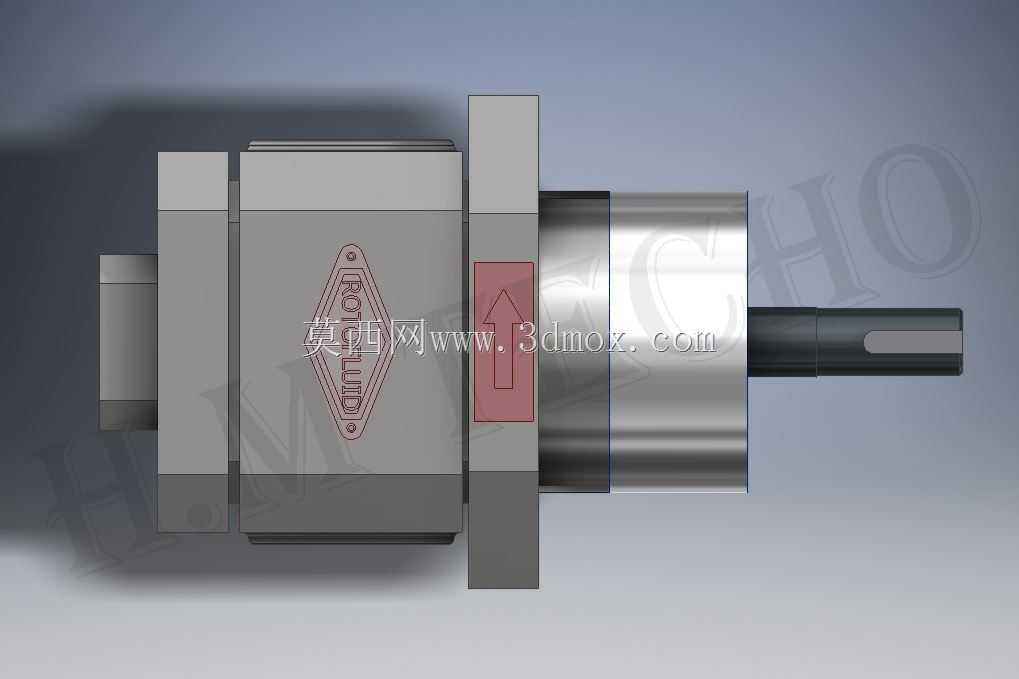

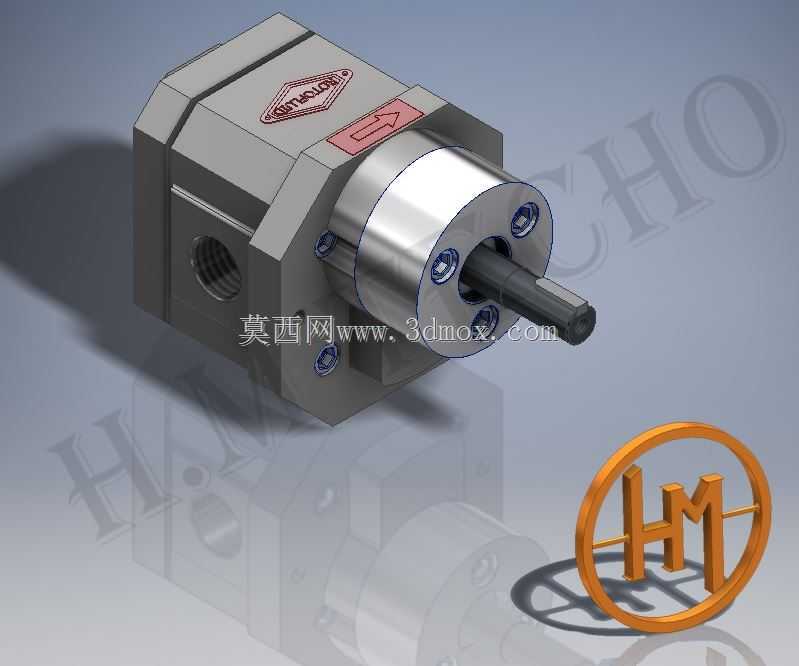

在液压伺服控制系统的实际选型与结构适配过程中,这类齿轮式伺服供油单元的应用场景覆盖了中小吨位注塑机锁模回路、高精度数控车床的液压卡盘与尾座驱动、中小型液压试验机的压力控制回路,以及部分工业机器人末端液压夹具的动力供给环节,区别于传统定量泵持续溢流的能耗问题,这类伺服驱动的齿轮供油单元可以跟随系统实际的流量压力需求动态调整输出,在保压工况下可以维持极低的转速输出,大幅降低系统空转阶段的温升与能耗。从实际功能特性来看,该单元采用外啮合齿轮作为核心增压元件,进油口设置在壳体侧下方的径向位置,出油口集成在前端的方形阀块端面,输入轴采用渐开线花键结构伸出,可直接通过联轴器与伺服电机输出轴直连,省去了传统泵组安装所需的皮带轮或者减速连接结构,
整体轴向安装长度更短,适合在布局紧凑的液压站内部安装。在设计思路层面,壳体采用整体式铸铁铣削成型,齿轮腔与轴承安装位采用一次装夹镗削完成,保证两个齿轮轴的平行度公差控制在0.02mm以内,避免齿轮啮合过程中出现偏磨导致的内泄增大问题;齿轮端面采用浮动式压力补偿侧板,侧板背面引入高压油腔的压力油,在系统压力升高时将侧板压向齿轮端面,自动补偿齿轮端面磨损产生的间隙,将容积效率维持在92%以上,即使在16MPa的额定工作压力下,内泄量也能控制在允许范围内。轴伸位置的密封采用组合式双唇口密封圈,内侧唇口负责阻挡高压油外泄,外侧唇口阻挡外界粉尘、切削液进入泵腔,适配车间多粉尘、有切削液飞溅的安装环境;壳体上的安装固定孔采用沉头通孔设计,
可直接通过内六角螺栓固定在电机法兰或者安装支架上,安装基准面与轴伸的同轴度公差经过严格控制,安装时不需要额外调整同轴度,减少现场安装的调试工作量。从安装边界尺寸来看,该泵的主体截面为近似方形结构,径向最大尺寸不超过120mm,轴向总长度从轴伸端面到后端盖的距离控制在180mm以内,进油口采用G1/2内螺纹接口,出油口采用G3/8内螺纹接口,安装时需要预留至少30mm的管路操作空间,方便接头的拧紧与后期维护;输入轴的轴径为18mm,配合长度为35mm,选用联轴器时需要匹配对应的轴径与扭矩参数,额定输出扭矩需要覆盖25N·m以上,避免启动瞬间的峰值扭矩损坏联轴器。在实际系统匹配时,该泵的吸油高度不能超过500mm,
吸油管路需要配置通径不小于12mm的油管,同时在吸油口加装100目以上的吸油过滤器,避免铁屑、杂质进入齿轮腔造成齿轮齿面拉伤;回油管路需要单独接入油箱,回油背压不能超过0.3MPa,避免轴封被击穿造成漏油问题。在三维建模过程中,该结构的所有配合面都按照实际加工公差进行了间隙预留,齿轮啮合的侧隙控制在0.08-0.12mm之间,既保证齿轮转动顺畅无卡滞,又不会因为侧隙过大导致压力波动过大;壳体上的所有螺纹孔、安装孔的位置都与实际量产产品的尺寸完全一致,导入液压站整体装配时可以直接进行干涉检查,提前排查管路、安装支架与周边元件的空间冲突问题,减少现场安装时的整改工作量。这类伺服泵的结构设计充分考虑了批量加工的工艺性,壳体的所有加工面都采用平面铣削与镗削工艺即可完成,不需要复杂的五轴加工工序,加工成本可控,适合批量配套生产;同时整体结构没有易损的复杂元件,日常维护只需要定期更换轴封与吸油滤芯即可,维护成本远低于同排量的柱塞式伺服泵,在中小流量的伺服液压系统中具备很高的性价比。
