容积式活塞泵工业结构三维设计

　　在中小流量高压流体输送场景里，活塞泵的应用覆盖范围极广，从化工原料定量加注、小型液压系统动力供给，到实验室流体精准输送、小型气动系统气源压缩，都能看到这类容积式泵的身影。不同于离心泵依靠叶轮离心力输送介质的工作逻辑，活塞泵依靠腔体内活塞的往复运动改变工作腔容积，配合进出口单向阀的启闭完成介质吸入与排出，这种工作原理决定了它在高压力、小流量工况下的稳定性优势，不会像离心泵那样在高扬程工况下出现效率骤降、流量大幅波动的问题。

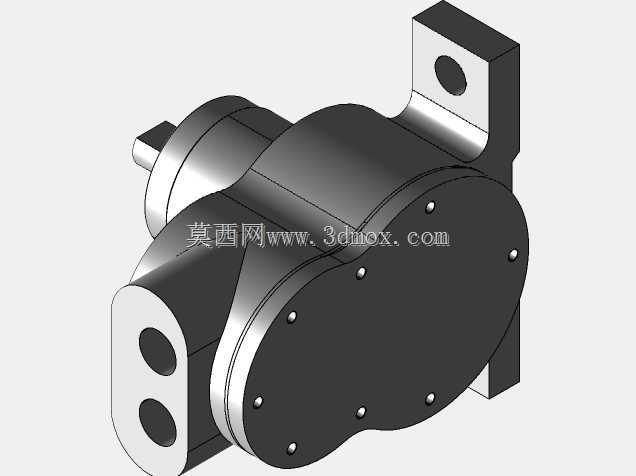

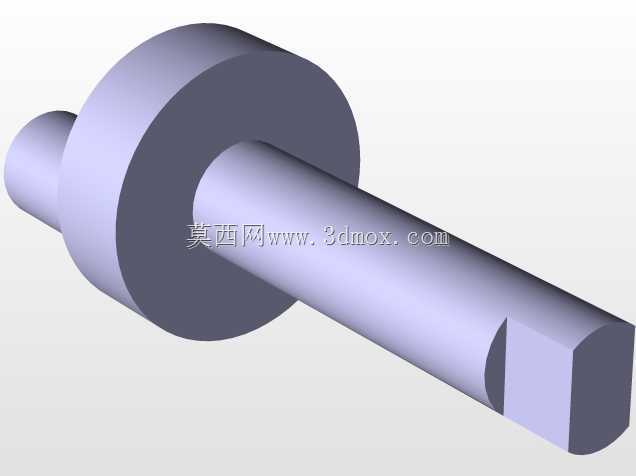

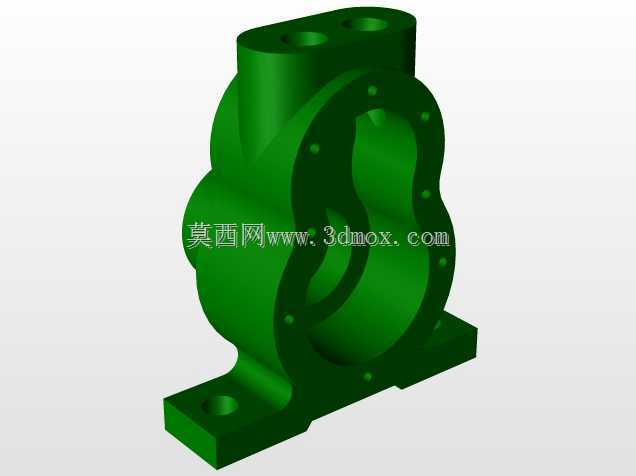

　　从结构设计层面来看，这款活塞泵的整体布局采用了偏心传动加径向活塞的排布逻辑，动力输入轴端设置了密封结构与轴承支撑位，输入轴通过键连接接收外部电机或减速机传递的扭矩，带动腔体内的偏心轮转动，偏心轮的旋转运动转化为活塞的直线往复运动，这个过程中需要严格控制偏心轮的偏心距尺寸，因为偏心距直接决定活塞的行程长度，而活塞行程与活塞截面积的乘积就是泵的单转排量，是决定泵额定流量的核心参数。泵体主体采用一体化铸造成型的壳体结构，壳体上预留了多个螺栓连接孔位，用于端盖、密封端板的装配固定，这些孔位的位置度公差需要控制在0.05mm以内，避免装配后出现密封面贴合不严导致的介质泄漏问题。

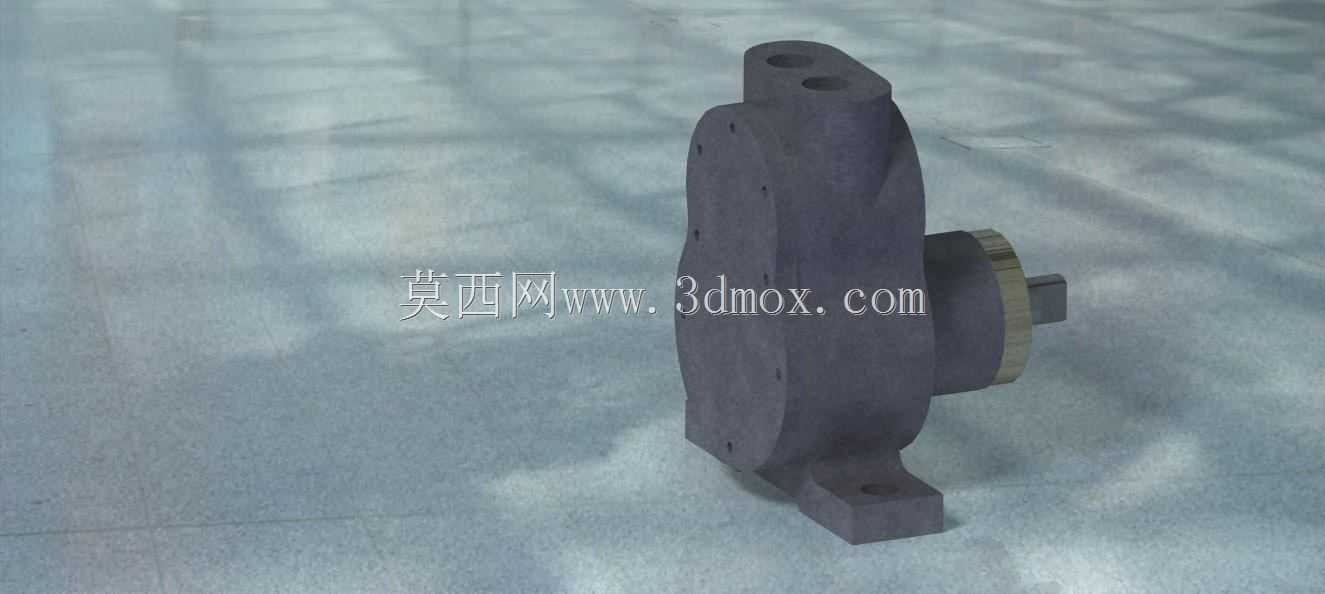

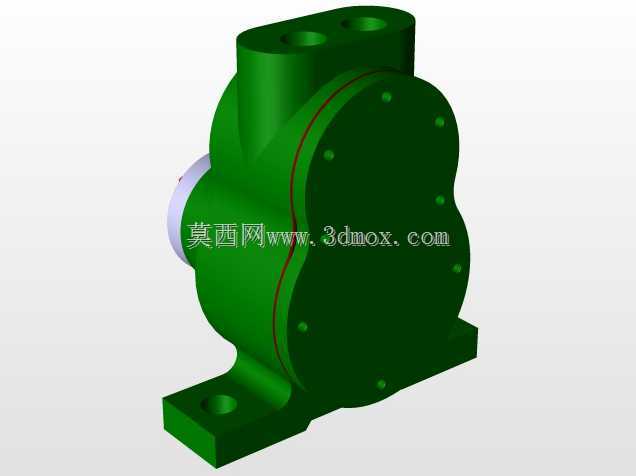

　　安装边界方面，泵体底部设置了带安装孔的支撑脚，两个安装孔的中心距是现场安装时需要重点核对的尺寸，支撑脚的底面加工有定位基准面，安装时需要保证该基准面与安装机架的平面度误差不超过0.1mm，防止泵体运行时因安装面不平产生附加应力，长期运行导致壳体开裂或轴承偏磨。进出口流道设置在泵体上部的两个凸台位置，凸台上加工有标准管螺纹接口，可直接对接工业管路，流道的转弯位置做了圆弧过渡处理，减少介质在流道内的阻力损失，避免高粘度介质输送时出现流道堵塞的问题。

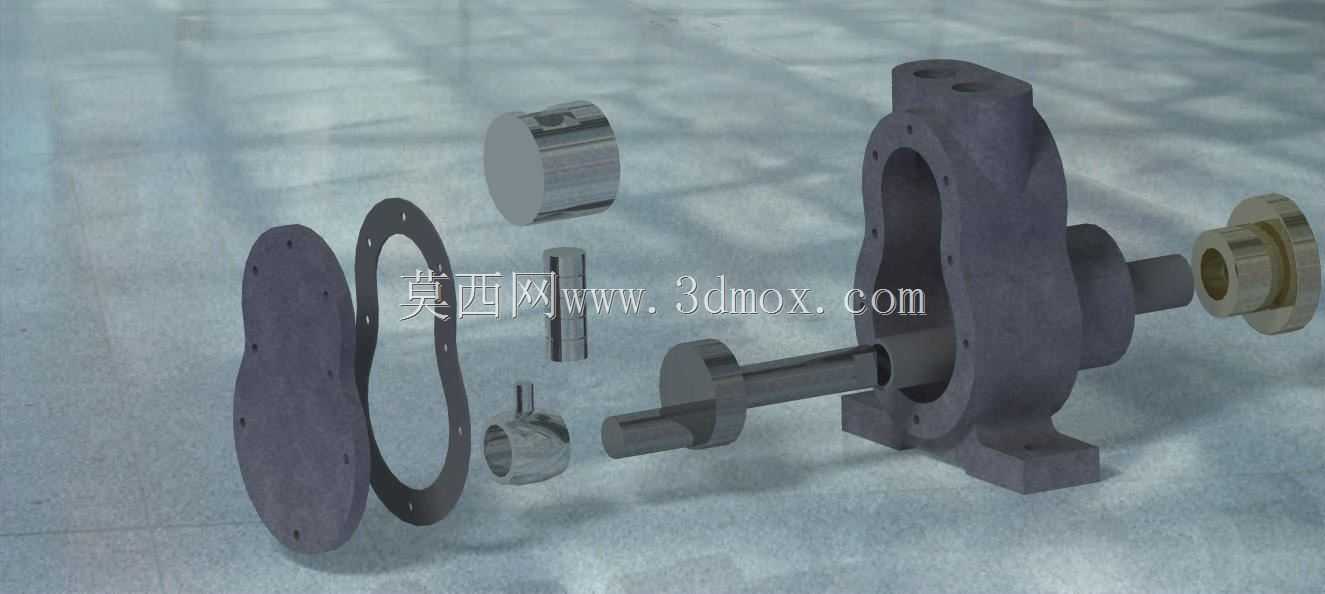

　　功能特性上，这款活塞泵的高压密封件采用了组合式密封结构，在活塞往复运动的过程中，密封件既能保证工作腔的高压密封性能，又能减少活塞运动时的摩擦阻力，相比单一密封圈结构，组合密封的使用寿命能提升三倍以上，同时可以适应更高的工作压力范围。泵体的端盖与壳体之间采用了纸质密封垫加密封胶的双重密封方案，可适应油类、轻度腐蚀性化学介质等多种输送介质的密封需求，不会出现端面渗漏的问题。传动部分的轴承选用了深沟球轴承搭配推力轴承的组合，深沟球轴承承担输入轴的径向载荷，推力轴承承担活塞往复运动产生的轴向载荷，避免输入轴在运行过程中出现窜动，保证传动的平稳性。

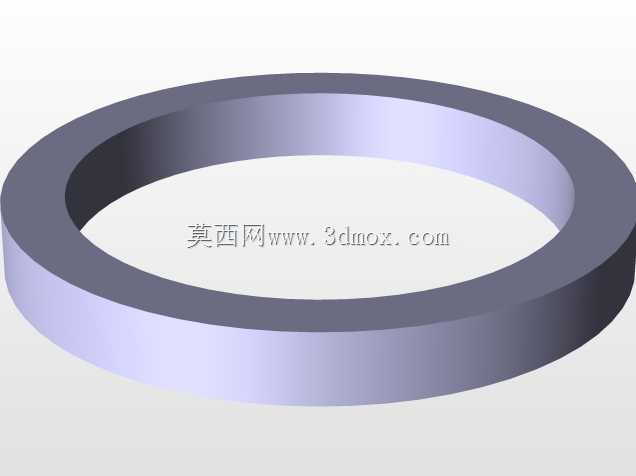

　　设计过程中需要重点考虑运动部件的干涉问题，活塞在往复运动的上下止点位置，需要与腔体内壁保留0.2-0.3mm的安全间隙，避免活塞运行到止点时与壳体发生刚性碰撞，同时这个间隙也能容纳介质中的微小杂质，防止杂质卡滞活塞导致泵体卡死。偏心轮与活塞接触的位置设置了耐磨衬套，衬套采用铜基合金材质，具备良好的自润滑性能，长期运行无需额外加注润滑脂也能保持较低的磨损率，减少设备的维护频次。进出口单向阀采用了锥阀结构，相比球阀结构，锥阀的密封性能更好，启闭响应速度更快，在活塞高速往复运动时也能及时完成启闭动作，不会出现介质回流导致的容积效率下降问题。

　　在实际选型应用中，这款活塞泵可根据输送介质的不同更换对应材质的活塞与密封件，比如输送食品级介质时可更换食品级橡胶密封与不锈钢活塞，输送腐蚀性介质时可更换聚四氟乙烯密封与陶瓷活塞，适配不同行业的使用需求。泵体的整体外形紧凑，占用安装空间小，不需要额外搭建大型安装基础，可直接集成在小型液压站、流体加注设备、小型压缩机组内部，作为核心流体动力部件使用。运行过程中，泵体的振动幅度控制在较低水平，不需要额外加装减震装置就能平稳运行，噪声值远低于同参数的齿轮泵与叶片泵，适合对噪声控制有要求的室内作业场景。
