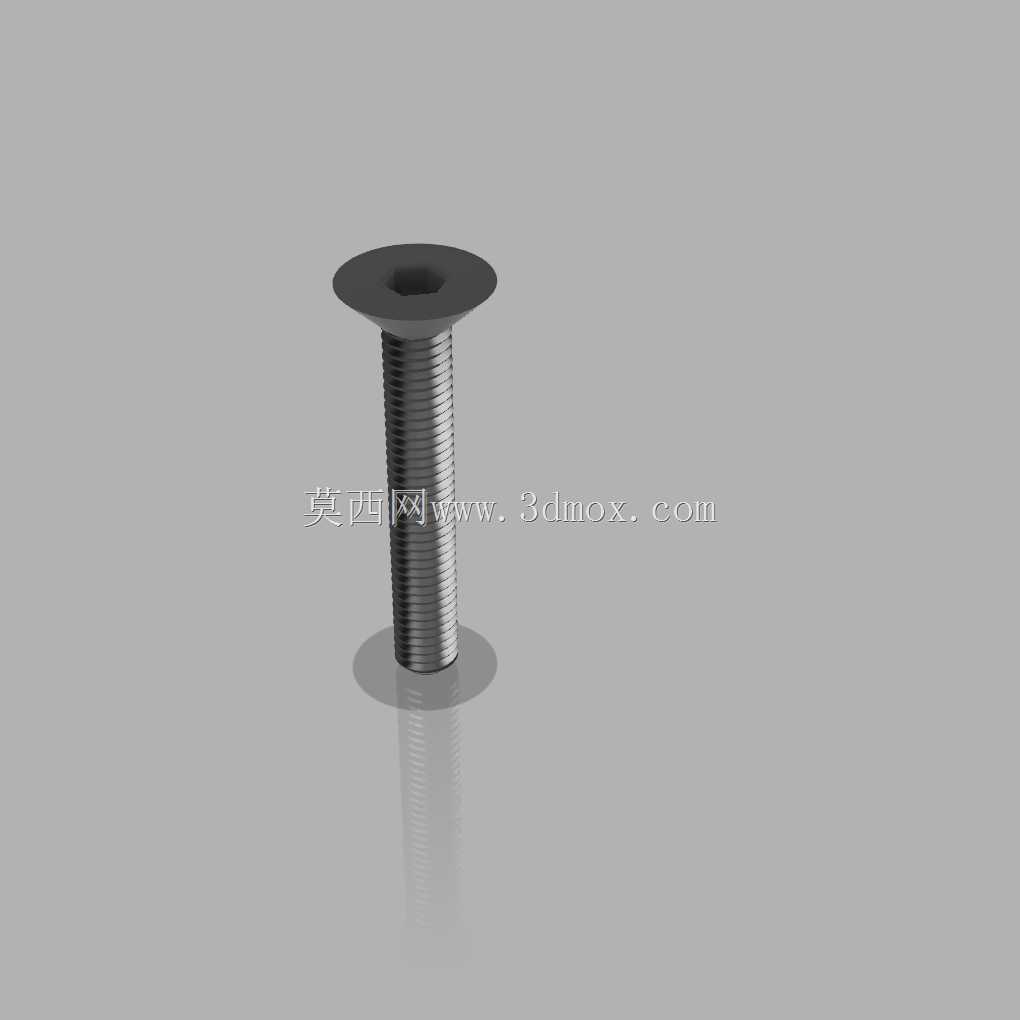

M5规格沉头内六角紧固螺钉结构设计

　　在各类机械结构装配场景中，沉头内六角螺钉是应用频次极高的紧固连接件，这类紧固件的核心优势在于安装完成后头部可完全沉入被连接件的沉孔内部，不会在装配面形成凸起干涉，尤其适用于对装配面平面度、外观平整度有要求的设备外壳、钣金覆盖件、精密工装夹具的拼接场景。日常做结构设计时，很多新手容易忽略沉头螺钉的安装边界尺寸，导致装配时出现头部无法沉平、内六角扳手操作空间不足、螺纹啮合长度不够引发滑牙等问题，这款M5规格的沉头内六角螺钉建模时，完全贴合实际装配的尺寸逻辑做了参数化设定。从实际选型适配的角度看，M5螺纹属于机械装配中常用的中等规格紧固螺纹，适配的被连接件总厚度需要结合螺钉有效螺纹长度做匹配，

　　这款螺钉默认的有效杆长适配总厚度在25mm左右的叠层连接件，安装时需要在表层被连接件上加工出直径9mm、锥角90度的沉头孔，才能保证螺钉头部完全沉入后与装配面齐平，不会突出表面影响后续其他部件的安装。螺钉头部的内六角对边尺寸设定为4mm，这个尺寸匹配标准的4mm内六角扳手，设计时特意预留了足够的扳手啮合深度，避免拧紧时因为啮合深度不足导致扳手打滑拧花内孔，实际装配时无论是使用手动内六角扳手还是电动起子配套的批头，都能稳定施加拧紧力矩，不会出现头部损坏的情况。头部与螺杆衔接的位置做了1mm的横向倒角过渡，这个细节设计很关键，一方面可以避免螺钉头部淬火处理时出现应力集中导致的头部开裂，另一方面安装时倒角可以起到导向作用，

　　让螺钉更顺畅地进入沉孔，不会因为边缘的毛刺卡滞在沉孔入口。头部高度设定为3.15mm，这个尺寸完全匹配标准沉头孔的深度要求，当沉孔加工深度控制在3.2mm左右时，螺钉拧紧后头部刚好与表面齐平，既不会因为头部过高突出表面，也不会因为头部过深导致沉孔内留存空隙积攒灰尘或切削液。螺纹部分采用标准的粗牙三角螺纹，牙型角60度，螺距0.8mm，建模时还原了真实螺纹的牙型轮廓，而不是简单的贴图示意，做装配干涉检查时，可以准确模拟螺纹与底孔的啮合状态，提前排查底孔直径过小导致的装配卡滞、底孔过大导致的螺纹连接强度不足等问题。在自动化设备的钣金护板安装、电子产品的外壳拼接、小型工装的定位板紧固等场景中，这类沉头内六角螺钉的使用量非常大，

　　做三维装配设计时直接调用这类参数准确的标准件模型，不需要反复核对尺寸调整模型参数，能大幅提升建模效率，同时也能避免因为标准件尺寸错误导致的后续加工、装配环节出现问题。很多设计人员在调用标准件时容易忽略头部的倒角、内六角的深度这些细节，导致生成的工程图中标注的沉孔尺寸、扳手空间尺寸出现偏差，这款模型在建模时就把这些实际生产装配中需要关注的细节全部还原，不管是用来做装配仿真、生成BOM清单，还是导出工程图做尺寸标注，都能直接匹配实际生产的要求，不需要二次修改调整。另外，沉头螺钉的锥面与沉孔的锥面配合，在拧紧过程中会自动形成定心效果，即使两个被连接件的安装孔存在微小的位置偏差，拧紧时也能通过锥面的导向作用让两个部件自动对齐，这也是这类螺钉在需要保证装配对齐度的场景中被广泛使用的原因之一，建模时锥面的角度公差也做了贴合实际生产的设定，保证模拟装配时的定心效果与实际工况一致。
