可参数化调整的单关节合页结构设计

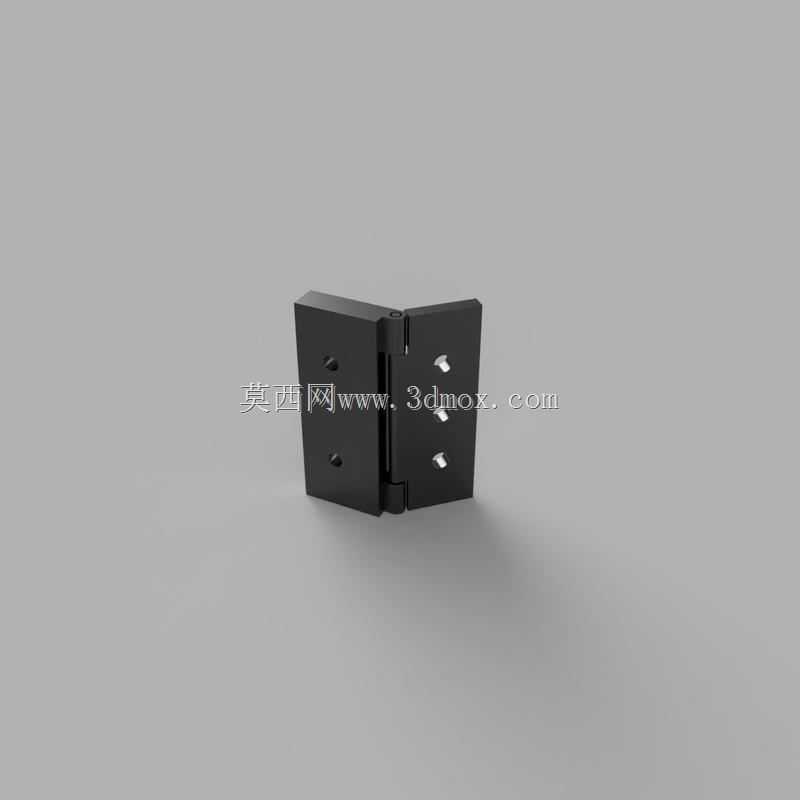

　　在日常的设备护罩安装、小型机箱翻盖、非标工装的活动门连接场景里，铰接结构的选型往往直接影响活动部件的开合手感与长期使用可靠性，这款单关节参数化合页，就是针对小尺寸活动连接场景做的可适配设计。不同于市面上固定尺寸的冲压合页，这个结构在设计时预留了全参数调整空间，设计人员可以根据实际安装面的尺寸、开合角度需求、承重要求快速调整各部分尺寸，不需要从零开始绘制合页的基础结构，能大幅缩短非标设计的周期。从结构本身来看，这款合页采用对称式双页片加中心销轴的经典单关节结构，两个页片分别对应固定侧与活动侧的安装面，页片上预留的沉头安装孔可以让紧固件安装后表面保持平整，不会突出页片表面干涉开合动作。默认配置下，合页展开后的总长度为60毫米，

　　适配的活动门板厚度覆盖20毫米到23.175毫米的区间，中心铰接销轴的直径为2毫米，这个销轴直径的选择是经过承重校核的，针对日常小型护罩、检修门这类载荷不大的场景，既不会因为销轴过细导致开合过程中出现晃动旷量，也不会因为销轴过粗造成合页整体厚度增加、占用过多安装空间。设计过程中，页片与销轴的配合间隙做了合理预留，既保证开合时转动顺滑无卡滞，也控制了径向的窜动间隙，避免活动门安装后出现下垂错位的问题。页片的边缘都做了小尺寸的倒角处理，没有尖锐的直角边，安装调试过程中不会划伤操作人员，也能避免应力集中导致页片在长期反复开合后出现断裂问题。从安装边界来看，这款合页的两个页片在闭合状态下贴合面平整，

　　安装时只需要在固定侧和活动侧的对应位置加工出与安装孔匹配的螺纹孔或者过孔，就可以完成固定，不需要额外加工避让槽，对安装面的加工精度要求不高，适合现场改造类的项目快速部署。在实际应用中，这类小尺寸参数化合页的适配场景非常广，小到桌面级小型设备的观察窗翻盖、3D打印的自制机箱活动门，大到生产线旁小型工装的活动挡边、电气柜的侧部检修小门，都可以通过调整参数快速生成对应尺寸的合页结构，不需要反复测绘选型。不同于一体化注塑的塑料合页，这款结构的实体设计可以直接用于金属件的机加工或者3D打印制作，不管是做单件验证还是小批量制作都能直接适配。在铰接转动的行程设计上，这款合页可以实现0到180度范围内的顺畅开合，

　　页片转动到最大角度时不会出现结构干涉，也不需要额外增加限位结构，依靠自身的页片接触就可以实现最大开合角度的限位，减少了额外零件的使用。设计时还考虑了不同使用场景的安装孔位调整需求，页片上的安装孔位置、数量、孔径都可以随参数联动调整，如果遇到安装面空间受限的情况，可以直接减少安装孔数量、调整孔位间距，不需要重新绘制整体结构，对于经常做非标设备设计的工程师来说，这种参数化的基础件可以直接纳入自己的标准件库，每次遇到铰接连接需求时只需要输入对应的安装尺寸参数，就能快速生成符合需求的合页模型，省去了重复绘制基础结构的时间，也能避免手动绘图时出现的尺寸配合错误。从结构强度的角度看，对称式的页片设计让合页在承受载荷时受力均匀，销轴的受力点位于两个页片的中心位置，不会出现偏载导致的销轴弯曲变形，长期反复开合后也不容易出现松动旷量。页片的厚度设计也预留了调整空间，如果遇到需要承重稍大的场景，可以直接增加页片厚度、放大销轴直径，参数调整后整个模型的配合关系会自动更新，不会出现配合错位的问题。
