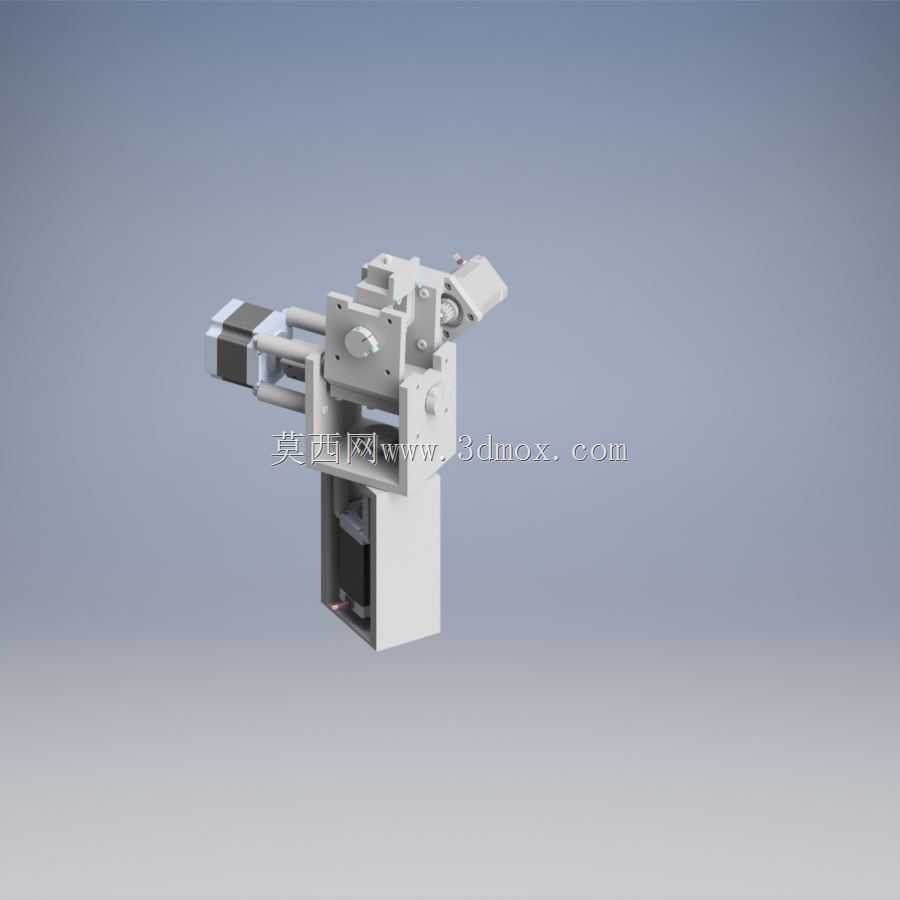

3D可打印三轴摄像机臂

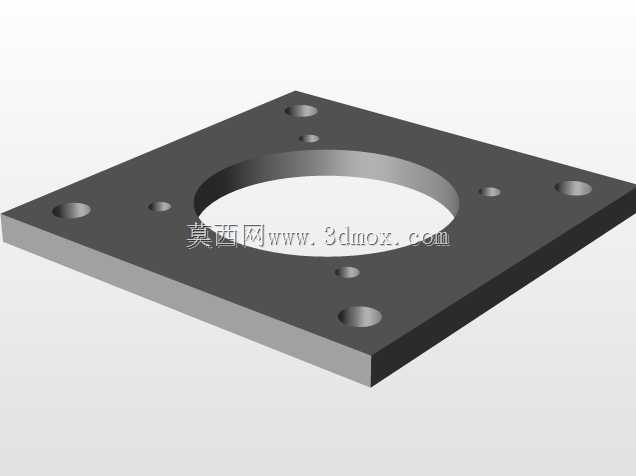

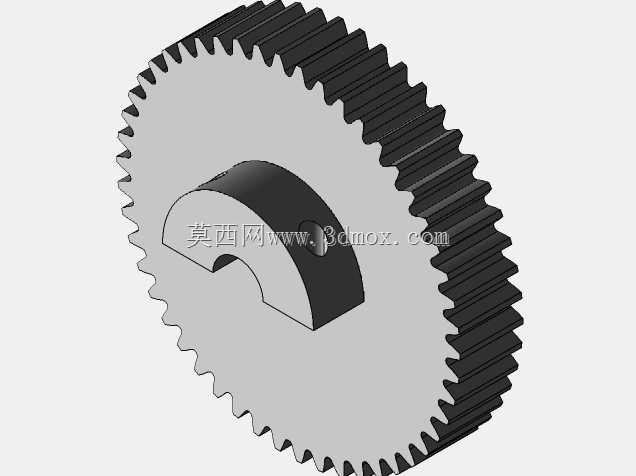

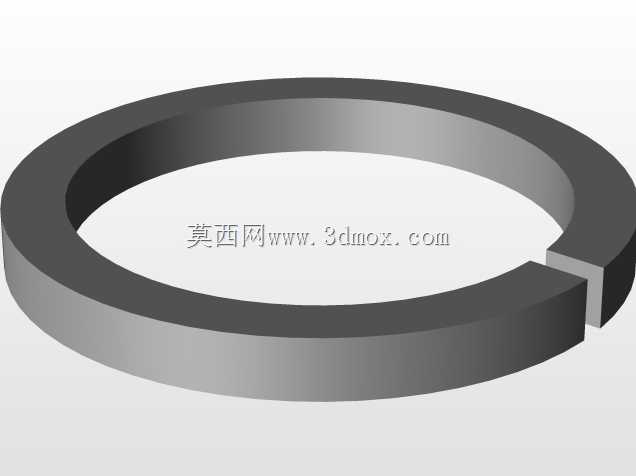

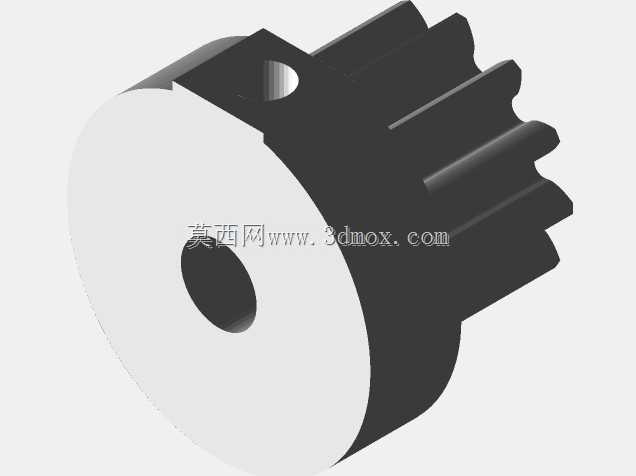

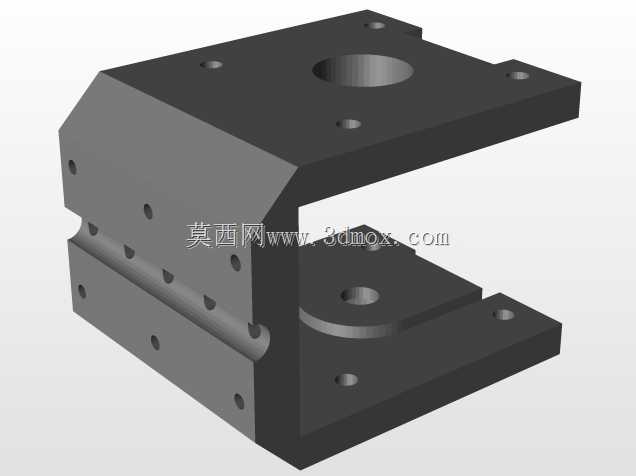

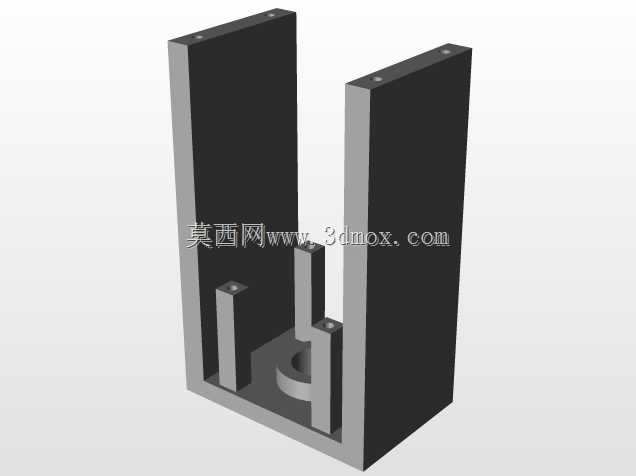

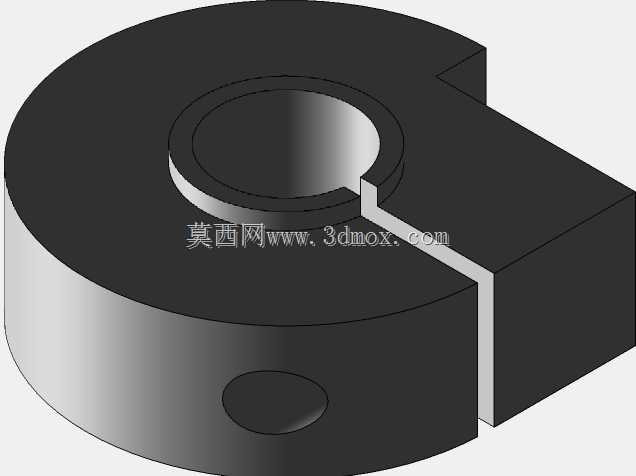

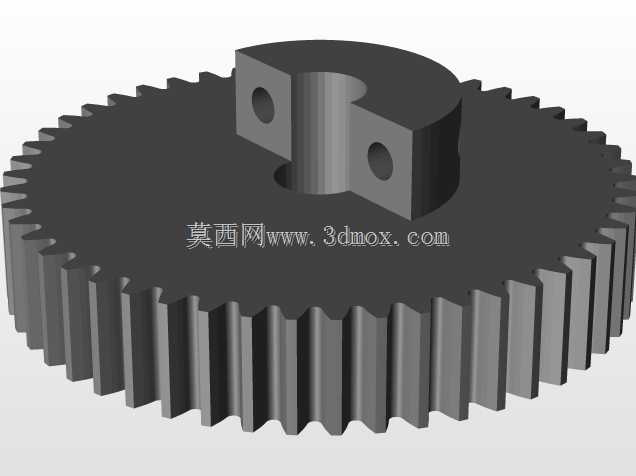

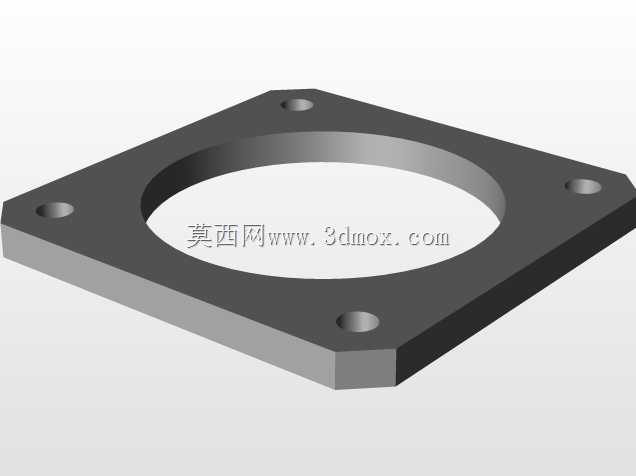

一个相机臂，可以控制使用Arduino数控屏蔽和使用3个NEMA步进电机。阅读之前，提交到一个建设可以配置各种各样的motors:-NEMA 17 直接驱动NEMA 23直接驱动NEMA 17 4.16:1传动装置附加硬件Needed:- 6 608尺寸滚珠轴承。最好是密封或屏蔽型~300mm的8mm轴。切割至130、55、100mm长度-1/4-20或3/8-16螺母，取决于需要打印的支架。-1/4-20 x 1英寸六角头盖螺栓asteners:- 4 M5x27mm螺钉-4个M4x10mm螺钉-16个M4x20mm螺钉用于电机安装的附加硬件，每Motor:NEMA 23 直接的，倾斜和转动-8个M5x27mm薄型（3mm或更低的头部尺寸）螺钉-4个3D打印支架（连接，50mm）NEMA 23 Direct，Pan-4个M5x27mm螺钉NEMA 17 Direct-8个M5x27mm螺钉-4个3D打印支架（连接，50mm）-NEMA 23-17转接板（连接）-M3x6螺钉NEMA 17齿轮-50T正齿轮-12T小齿轮-NEMA 17齿轮板（连接，有盖版本（如果不需要外露齿轮）-M4定位螺钉<；6mm-4 M3x6螺钉-4 M5x10薄型螺钉-M4x20螺钉-8mm内径对开垫片（附件）-如果需要在盘上使用，则不打印底部步进器支架的支架版本。可打印组件Needed:- 2 轴环轴承安装-1底部步进安装-底板厚（3DP-CameraMountv3-2联轴器零件1和2，如果需要）的任一底板（钻孔板与NEMA 23-摇摄和安装倾斜-摇摄设置-倾斜和安装旋转-倾斜设置-两个三脚架螺母安装之一-旋转和安装板-旋转设置一起使用otes:I have 不是亲自建造和测试的。评论下面的问题。另外：请分享你的软件解决方案和buildChangelog:3.24/2018：添加.iam文件作为临时部件说明，直到我学习如何使用Inventor表达工具
