双驱动波顿专用挤出机结构设计

　　这套双驱动波顿挤出结构，核心面向桌面级熔融沉积成型设备的耗材推送场景，针对常规单齿轮挤出结构在高速送料、柔性耗材推送时易出现的打滑、耗材啃蚀、送料精度不足问题做了针对性结构优化，目前在小批量定制3D打印设备、实验室耗材改性试验台的送料单元改造场景中已经有较多落地验证。从实际使用的工况边界来看，这套结构适配1.75mm与3mm直径的常规打印耗材，包括PLA、ABS、TPU等不同硬度的耗材品类，在3:1的传动比设计下，步进电机输出的扭矩经过齿轮组放大后，作用在耗材上的推送力可以达到常规单驱动挤出结构的2.7倍左右，即使是硬度90A以下的柔性耗材，在50mm/s以上的高速送料工况下也不会出现耗材弯折、送料滞后的问题。

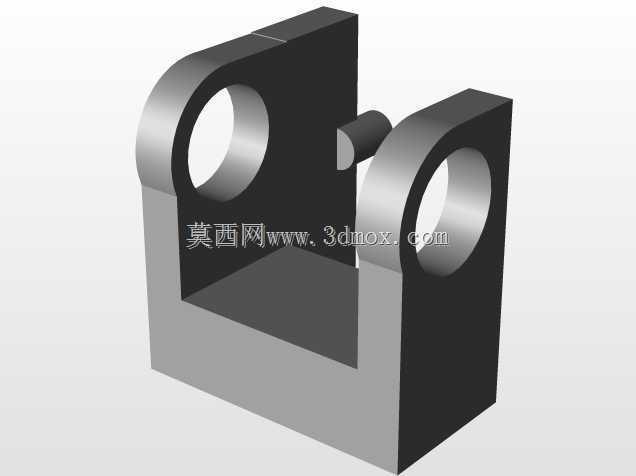

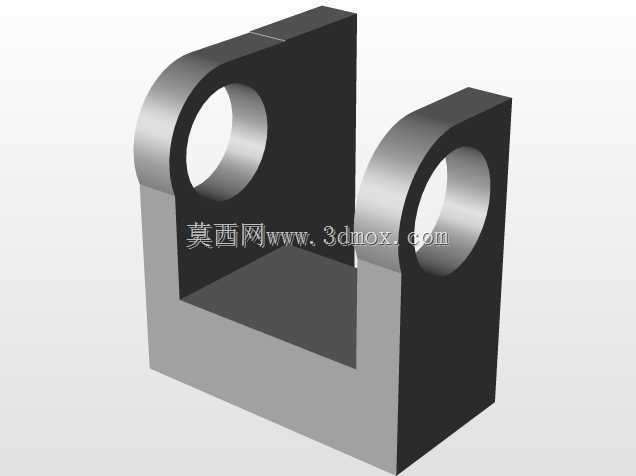

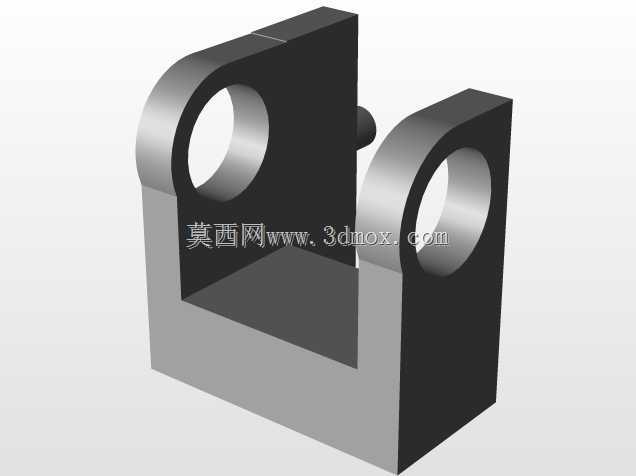

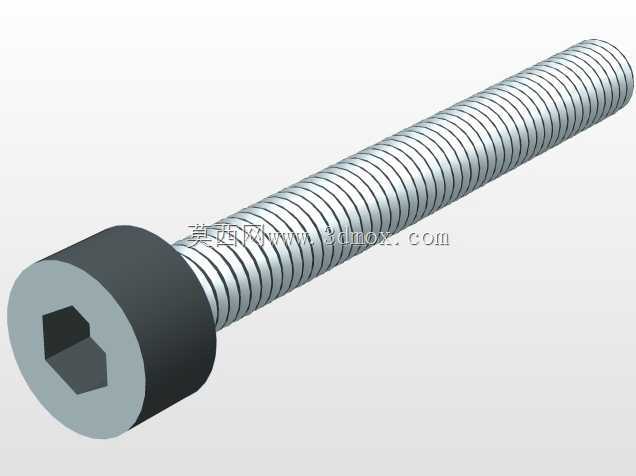

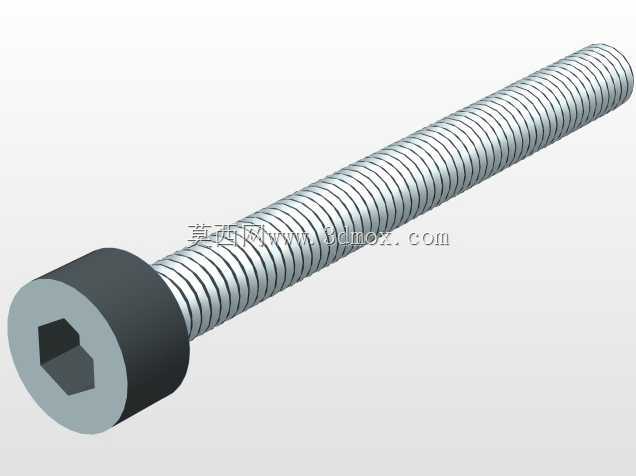

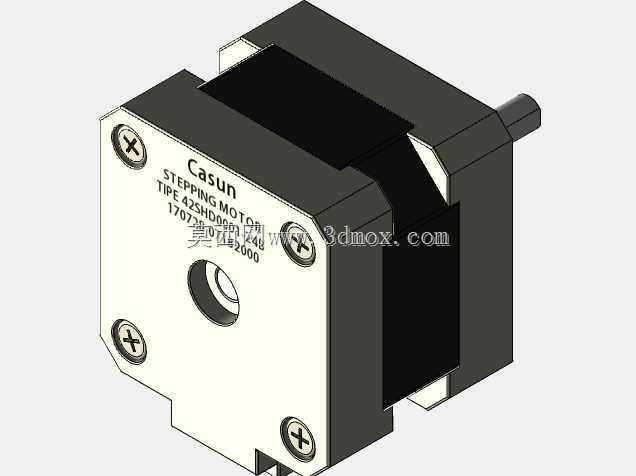

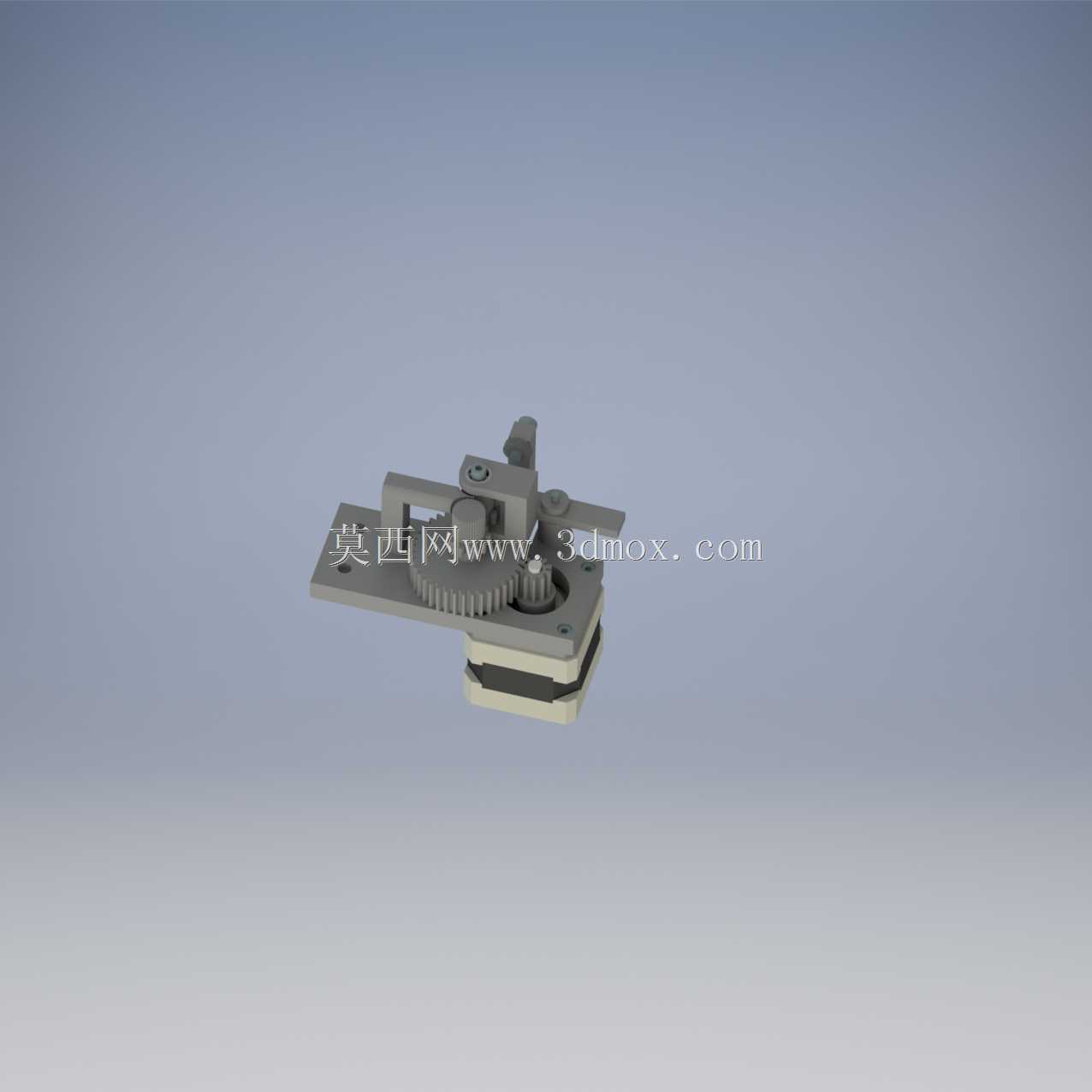

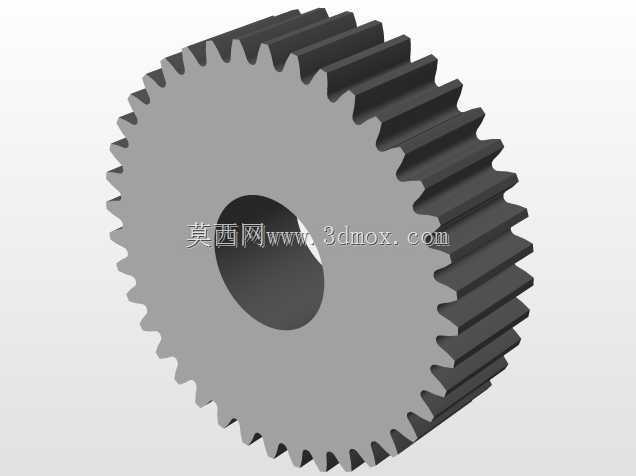

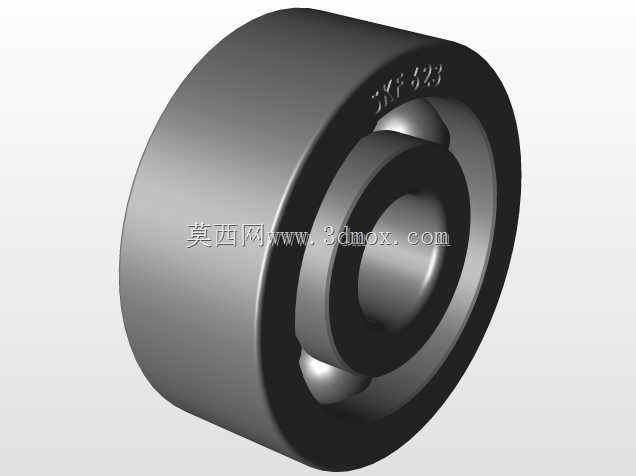

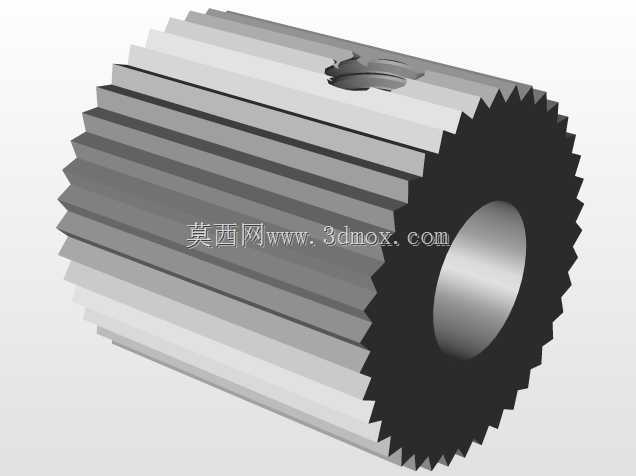

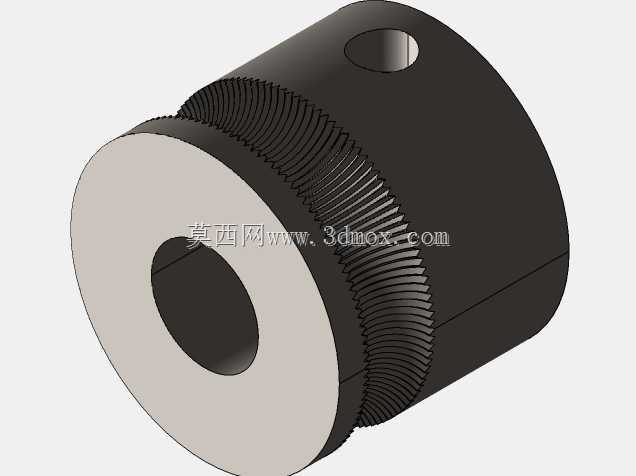

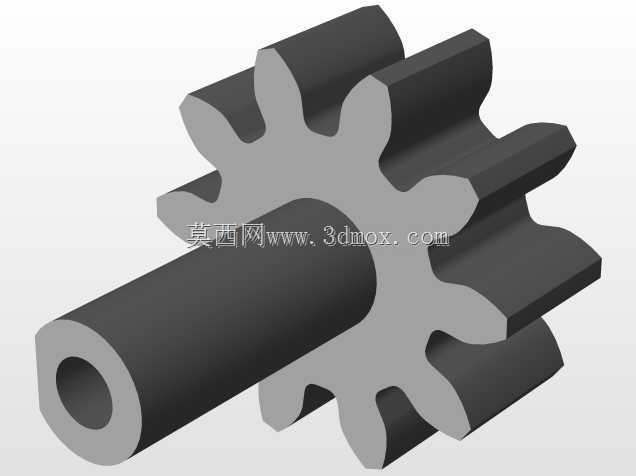

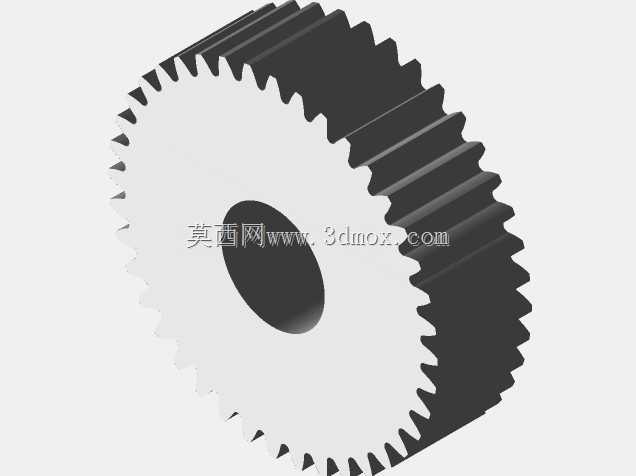

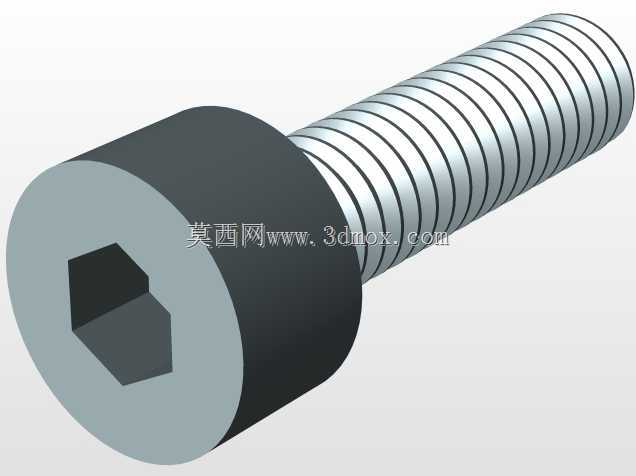

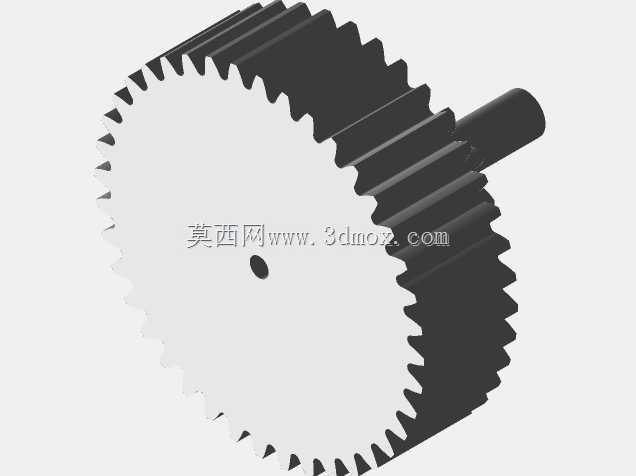

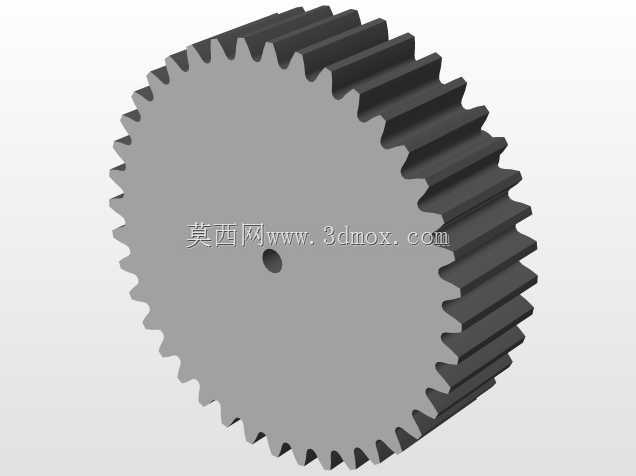

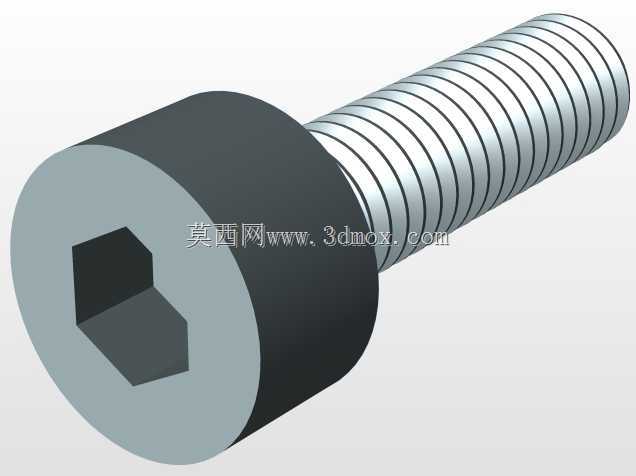

　　整套结构的设计思路走的是标准件加3D打印定制件组合的路线，没有采用高成本的定制机加工零件，所有受力传动件都选用市面通用的标准五金件，包括定位螺钉、内六角紧固螺钉、标准深沟球轴承、模数1的42齿驱动齿轮，配套的动力源选用42系列步进电机，也就是行业内通用的Nema17安装规格，安装孔位完全兼容市面绝大多数开源3D打印机的挤出机安装位，不需要对原有设备的机架做额外的打孔改造，替换安装的边界尺寸控制在65mm42mm38mm的空间范围内，不会和设备上的X轴运动组件、散热风道、近程打印头结构产生运动干涉。结构的核心传动逻辑是双齿轮同步夹持送料，两个驱动齿轮分别布置在耗材走料通道的两侧，通过齿轮啮合实现同步反向转动，

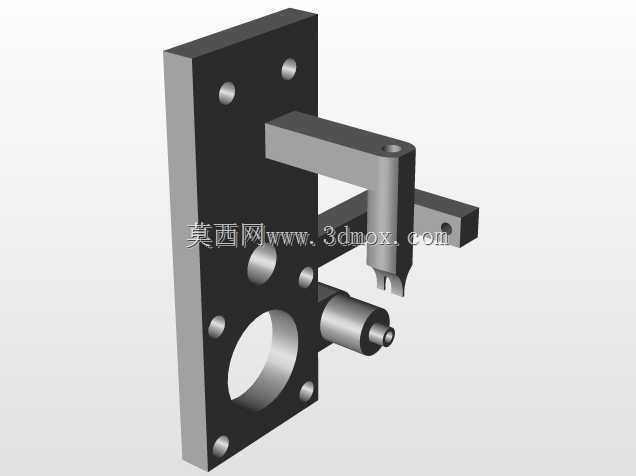

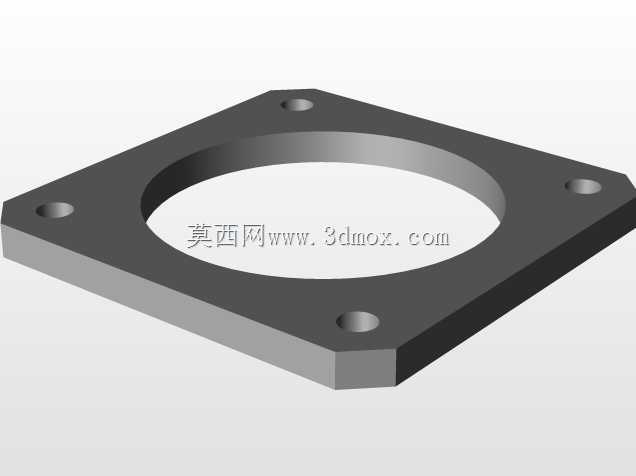

　　相比单齿轮单侧挤压送料的结构，耗材两侧受力均匀，不会出现单侧受力导致的耗材偏移、齿轮啃入耗材过深导致的碎屑堵塞问题，走料通道的内壁做了0.2mm的导向锥面设计，耗材从入料口进入后可以顺畅导入两个驱动齿轮的啮合夹持位置，不会出现耗材顶在齿轮端面无法入料的卡滞问题。在安装适配性上，整套结构的电机安装面做了1.5mm的定位凸台，和步进电机的输出轴端面定位止口完全贴合，保证齿轮传动的同轴度误差控制在0.1mm以内，运行时的齿轮啮合噪音比常规无定位结构低15分贝左右，长时间连续运行也不会出现齿轮偏磨、传动卡顿的问题。所有紧固螺钉的安装孔都做了沉头设计，螺钉安装后不会突出结构表面，避免安装时和周边部件产生刮碰，

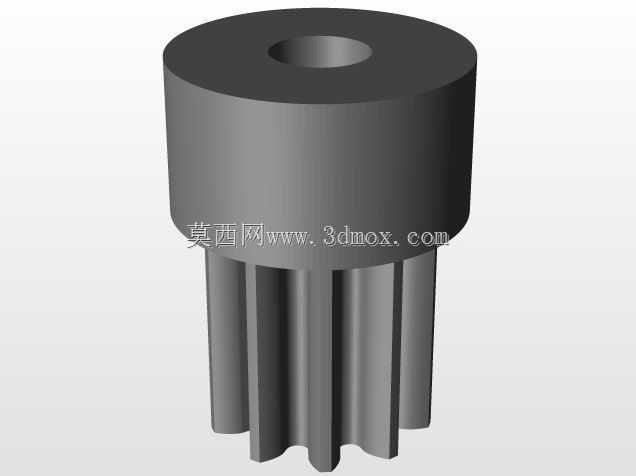

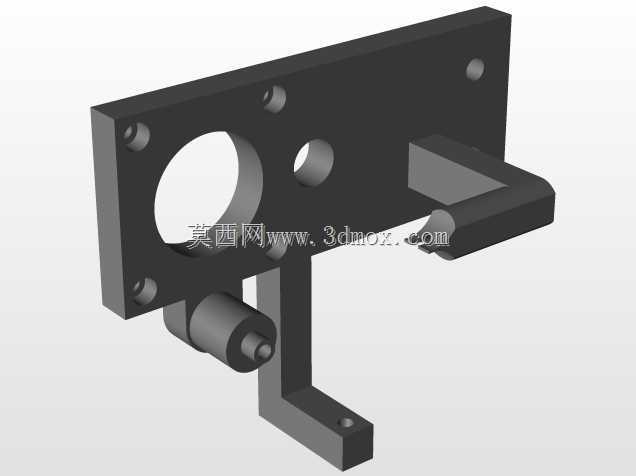

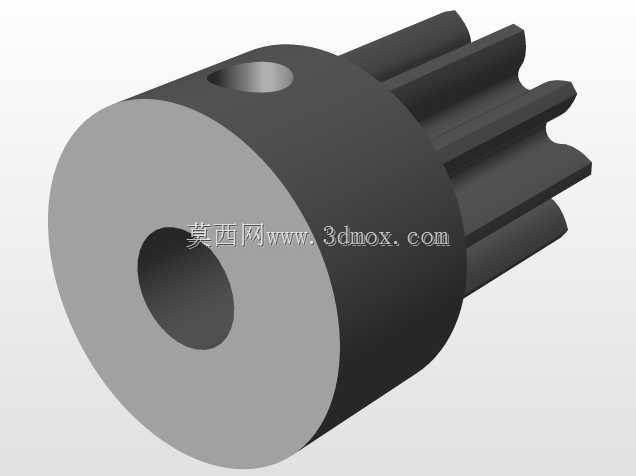

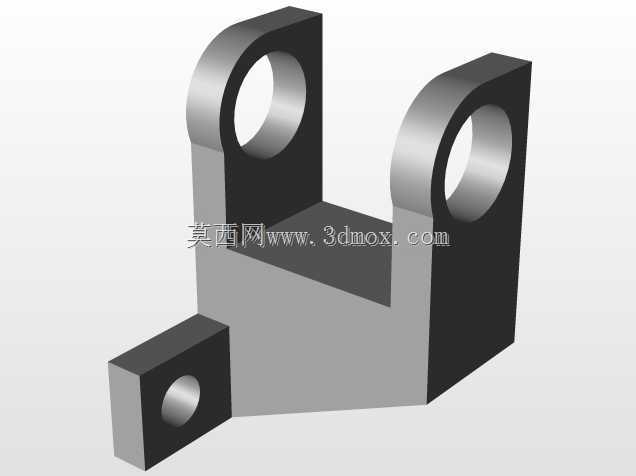

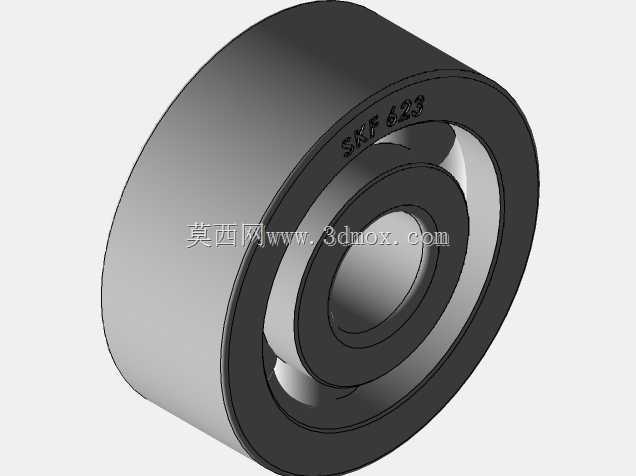

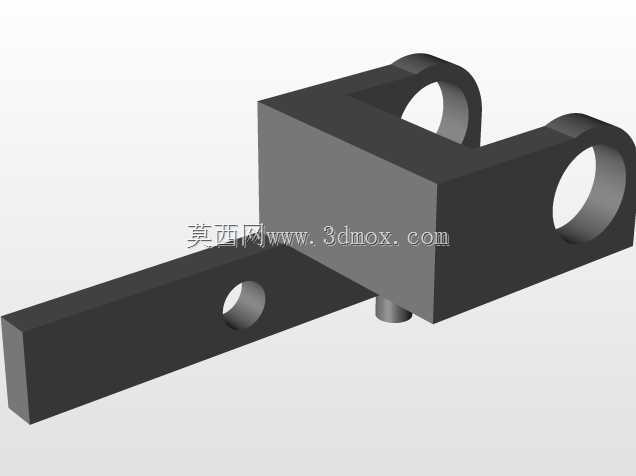

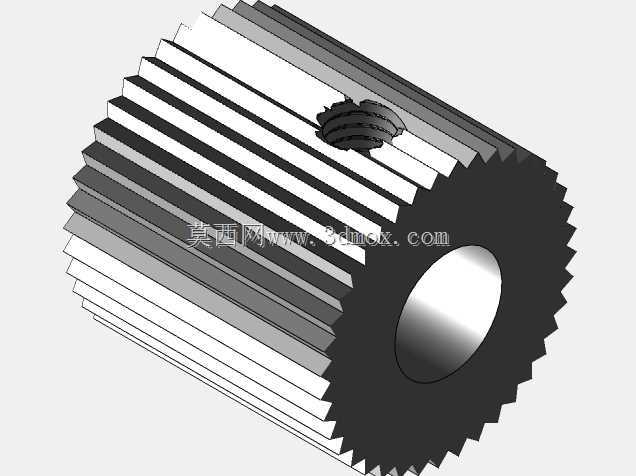

　　走料通道的出口位置做了标准的M5螺纹接口，可以直接对接通用的气动快插接头，不需要额外做转接头适配，4mm直径的气动推压接头可以直接拧入，配合PTFE送料管就能实现近程或者远程送料的布局切换。在实际装配过程中，轴承的安装位采用过渡配合设计，不需要额外涂抹紧固胶，压入后即可实现轴承外圈的固定，齿轮和电机输出轴之间采用顶丝紧固，配套的顶丝孔位对准电机轴的铣扁位置，大扭矩输出时也不会出现齿轮和电机轴相对滑动的丢步问题。结构的受力框架部分采用3D打印制作时，推荐填充率不低于40%，壁厚不低于2.4mm，即可满足长时间连续运行的强度要求，如果用于工业级连续运行场景，也可以将框架部分替换为铝合金机加工件，安装孔位完全兼容，不需要修改其他零件的尺寸。整套结构没有设计冗余的调节机构，齿轮的中心距在设计时已经按照耗材的直径做了固定尺寸优化，装配时不需要反复调整齿轮间隙，按照装配顺序依次装入轴承、齿轮、紧固件即可完成组装，对装配人员的技术要求较低，适合小批量快速组装的场景。在实际运行测试中，这套结构在100小时连续送料测试中，送料精度误差控制在0.5%以内，没有出现打滑、卡料、耗材磨损过度的问题，在回料动作的响应速度上，因为双齿轮夹持的接触面积更大，回料时的滞后量比单驱动结构小0.8mm左右，可以有效减少打印时的拉丝问题，提升打印成品的表面质量。
