2020型材直角连接角件结构设计

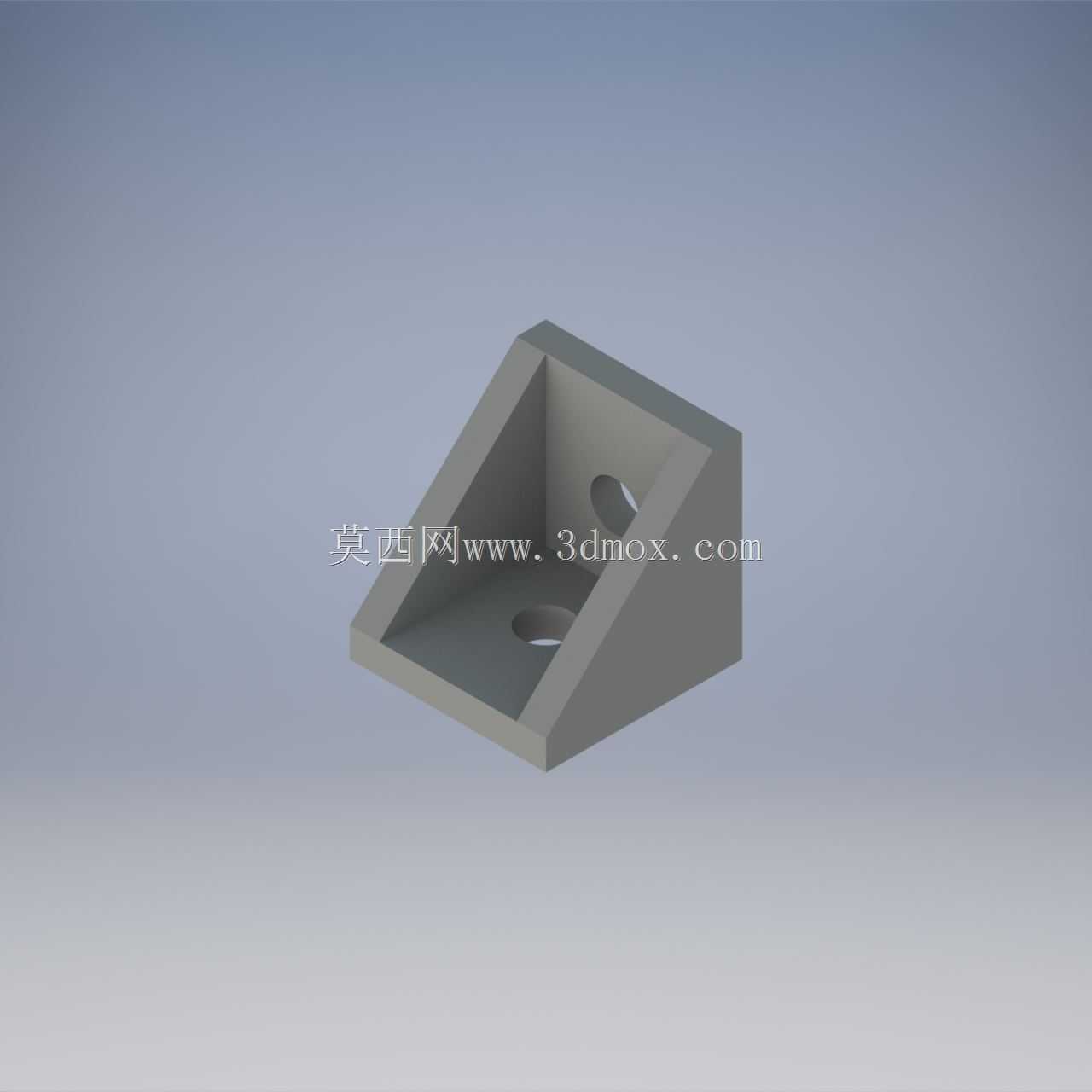

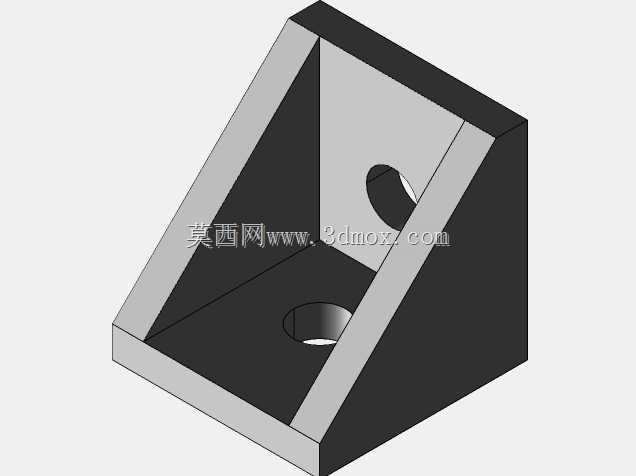

　　在工业铝型材框架搭建的各类场景中，直角位置的连接可靠性直接决定整架的结构稳定性，这款适配2020规格铝型材的角支架，就是针对小截面型材直角拼接需求开发的连接构件。日常做小型设备机架、桌面级工装台架、3D打印机框架、小型自动化检测工位支架的时候，两根垂直排布的2020铝型材如果仅靠端面顶接，受力后很容易出现拼接缝开裂、型材错位偏移的问题，尤其是框架承受侧向载荷、设备运行带小幅振动的工况下，内嵌或者外置的角支撑件是必不可少的连接补强部件。这款角支架采用直角三角形的支撑结构，两个互相垂直的安装面分别贴合两根型材的相邻侧壁，斜面位置做了三角加强筋结构，能把垂直方向的载荷通过斜面分散到两个安装面上，避免直角位置出现应力集中导致的部件断裂。

　　设计的时候特意把所有面的壁厚统一控制在3mm，这个厚度是兼顾结构强度和打印成型、注塑加工可行性的平衡值——如果壁厚太薄，安装螺丝锁紧的时候很容易把安装孔周围撑裂，受冲击的时候加强筋位置容易出现脆性断裂；如果壁厚太厚，不管是3D打印还是批量注塑生产，都容易出现壁厚不均导致的缩痕、内应力问题，打印件还会因为填充过多增加不必要的重量和材料消耗。两个安装面上都预留了5mm的安装过孔，这个孔径刚好适配M4规格的内六角螺丝或者T型螺栓，安装的时候不需要在型材上额外做复杂的打孔攻丝，直接把螺栓卡进铝型材的T型槽里，穿过角支架的安装孔锁紧螺母就能完成固定，安装效率比传统的打孔攻丝连接高很多，后期拆解调整框架结构的时候也不需要破坏型材本身的结构。

　　从安装边界来看，这款角支架的外形尺寸完全贴合2020铝型材的截面尺寸，安装之后不会突出型材的外表面，不会影响后续在型材槽内安装板材、门板、传感器支架等外围配件，不会出现配件干涉的问题。很多新手做铝型材框架设计的时候，容易忽略直角位置的补强，要么选的角件尺寸和型材不匹配，要么壁厚不够导致后期框架晃荡，这款角支架的结构特意做了内腔掏空设计，在保证整体支撑强度的前提下，尽可能减少了材料的用量，不管是用PLA、ABS做3D打印打样，还是开模做批量的尼龙、压铸铝合金生产，都能控制材料成本。实际使用的时候，单个角支架就能承受单根型材上几十公斤的垂直静载荷，如果是重载的机架位置，可以在同一个直角节点的上下两侧各装一个角支架，

　　进一步提升连接位置的抗扭、抗剪能力。和市面上常见的压铸铝角码相比，这款角支架的安装面做了全平面贴合设计，没有多余的凸起加强筋，和型材侧壁贴合的时候不会出现缝隙，锁紧之后两个型材的垂直度能控制在很小的公差范围内，不需要反复调整校准就能保证框架的拼装精度。做小型桌面设备的框架时，这种小尺寸角件不会占用型材槽内的多余空间，槽内剩下的空间还可以走设备的电源线、信号线，方便后期的线路整理。针对3D打印的使用场景，这款角支架的所有转角位置都做了微小的圆角过渡，没有尖锐的直角，打印的时候不需要加额外的支撑，摆放的时候直接把其中一个安装面贴在打印平台上就能一次性打印成型，不会出现悬垂结构导致的打印缺陷，打印完成之后只需要简单去掉底部的打印纹路就能直接使用，不需要做后续的打磨、钻孔二次加工。在一些轻量化的展示架、小型物料置物架搭建场景里，这种角支架搭配2020铝型材使用，整体框架重量很轻，移动搬运的时候非常方便，连接位置的强度也完全能满足日常放置轻量物料、小型工具的需求，不会出现连接位置变形的问题。设计的时候没有在角支架上做多余的装饰结构，所有结构都是围绕连接补强的功能展开，没有冗余的设计特征，不管是个人用户做DIY项目打样使用，还是小批量做设备配套配件生产，都能直接套用这个结构，不需要再做额外的结构修改。
