内六角低剖面M5细牙紧固螺钉

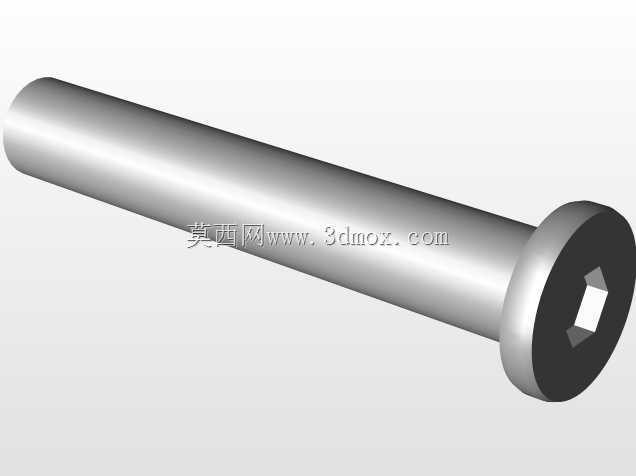

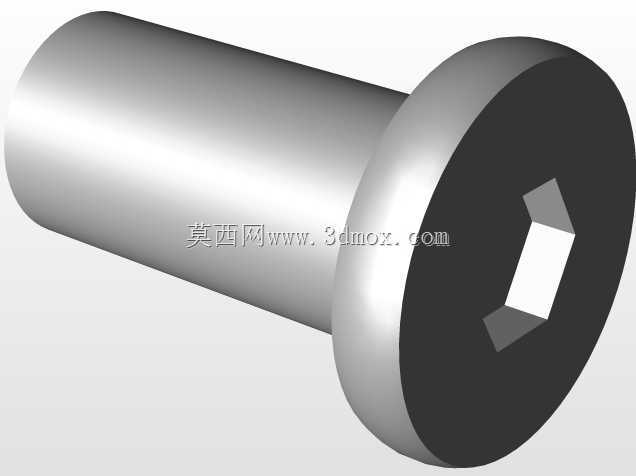

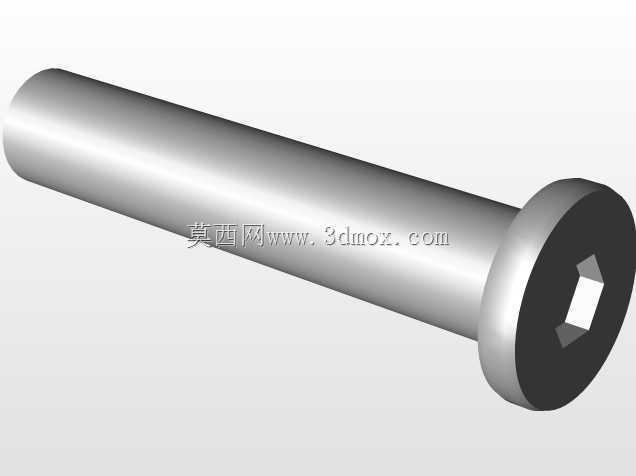

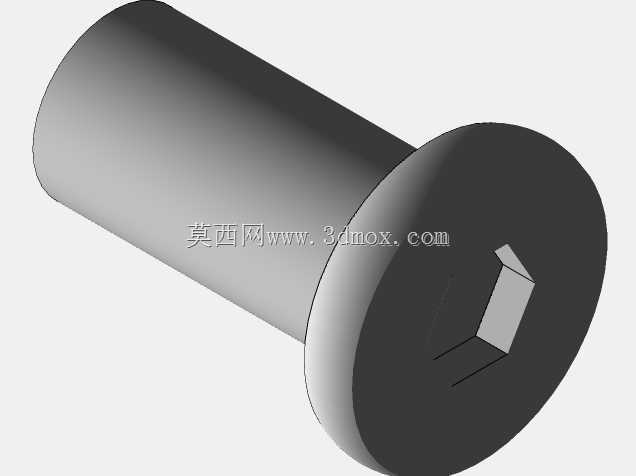

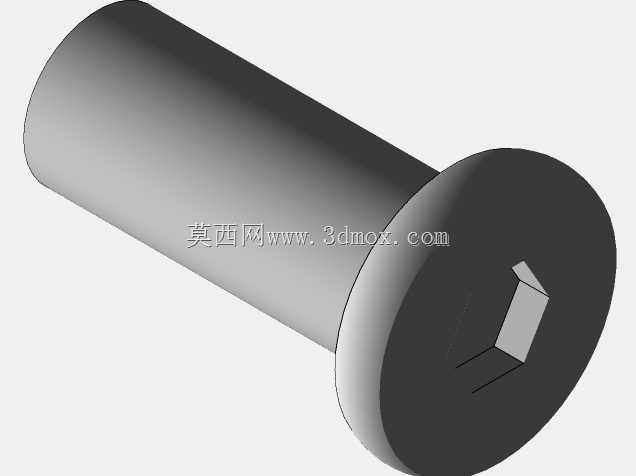

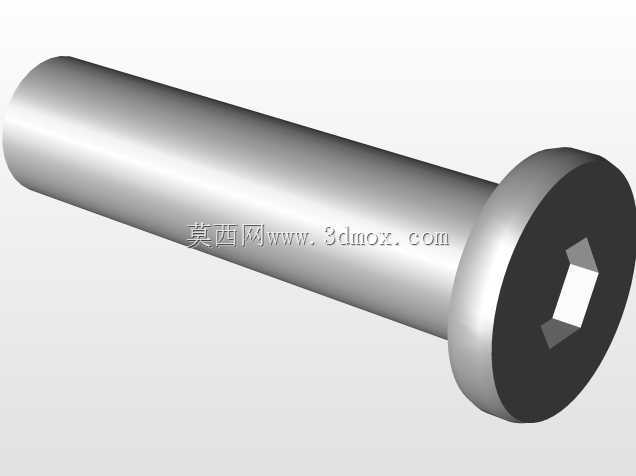

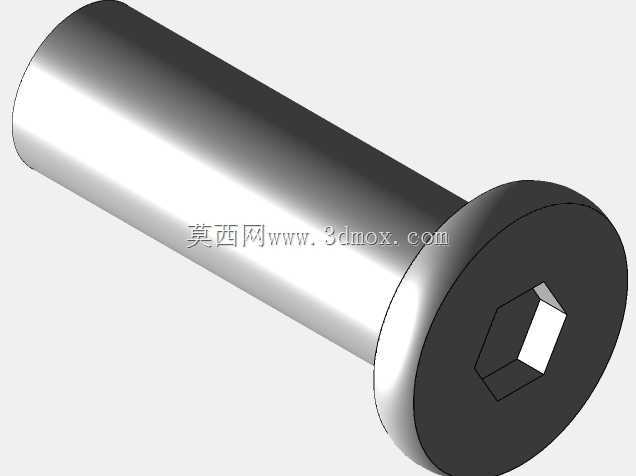

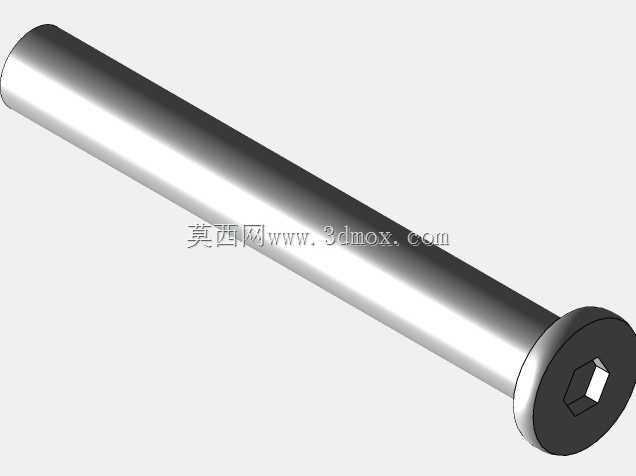

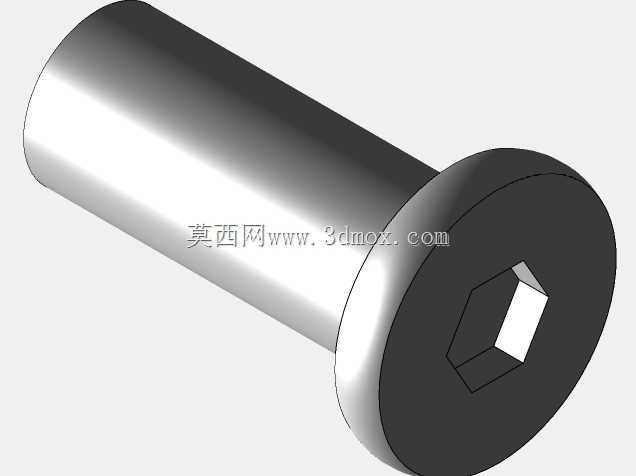

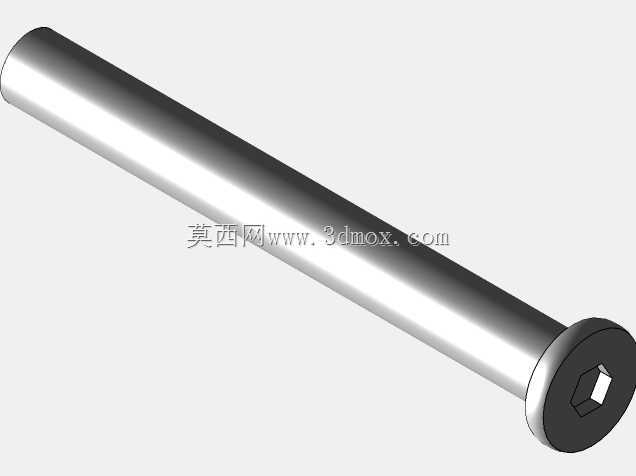

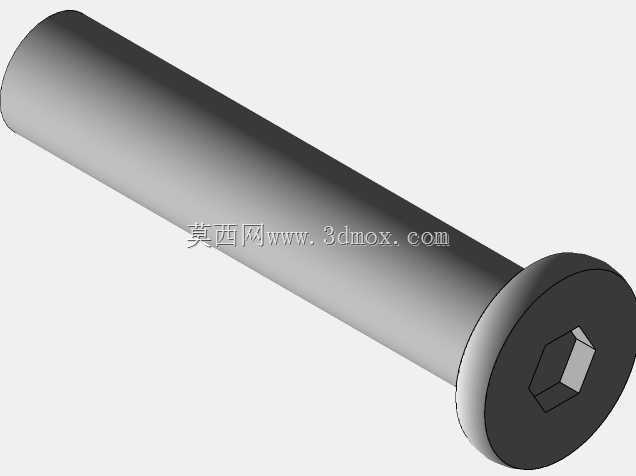

　　做非标自动化设备结构设计快十年，最常碰到的痛点就是安装空间受限的紧固场景，尤其是桌面级小型运动模组、线性滑台的拼接位置，常规盘头内六角螺钉的头部高度往往会超出安装边界，要么刮蹭滑动的运动部件，要么得额外沉孔加工，既增加板件加工工序，又容易因为沉孔同轴度偏差导致螺钉锁附歪斜，影响装配精度。这款低剖面M5*0.8螺钉的设计，刚好瞄准了这类紧凑安装场景的需求。

　　从实际应用场景来看，这类螺钉最适合用在铝型材框架的内嵌式连接件安装、小型同步带模组的滑块附件锁附、开源运动控制平台的板件拼接位置，尤其是类似Openbuilds这类轻量化桌面级运动设备的装配场景，很多安装位的板厚只有3-4mm，常规M5内六角圆柱头螺钉的头部高度普遍在5mm以上，锁附后头部会突出板件表面1-2mm，运动部件走行程时很容易剐蹭，而这款低剖面螺钉的头部厚度控制得极低，锁附后头部几乎和安装面齐平，不需要额外加工沉孔，就能避免运动干涉问题。

　　从功能特性上看，这款螺钉采用内六角驱动形式，相比十字槽驱动，内六角的受力接触面积更大，锁附时能承受更大的拧紧力矩，不容易出现滑牙问题，适合需要一定预紧力的刚性连接场景；0.8的细牙螺距相比M5常规0.8的粗牙？不对，M5常规粗牙螺距是0.8？哦不对，M5的标准粗牙螺距确实是0.8，这里的0.8是标准螺距，配合低剖面的头部设计，在保证螺纹啮合长度足够的前提下，尽可能压缩头部占用的轴向空间。螺钉的头部采用大直径薄型设计，相比同规格的沉头螺钉，薄圆柱头的支撑面更大，锁附时对被连接件的表面压强更小，不会像沉头螺钉那样因为锥面挤压导致薄铝板、亚克力板这类软质板材出现压痕甚至开裂的问题，适配的被连接件材质范围更广，不管是金属板件还是工程塑料板材都能适用。

　　从设计思路上拆解，这款螺钉的核心逻辑是在保证螺纹连接强度的前提下，最大化压缩紧固件自身占用的安装空间。常规内六角螺钉的头部高度一般是螺纹公称直径的0.7-1倍，也就是M5螺钉头部高度在3.5-5mm区间，而这款低剖面螺钉把头部高度压缩到了1.5-2mm区间，同时通过加大头部外径来保证驱动槽的深度足够，不会因为头部变薄导致内六角槽深度不足，出现拧紧时扳手脱出的问题。头部和螺杆的衔接位置做了小圆弧过渡，避免应力集中，在承受交变载荷的运动部件连接位置，能减少螺杆根部断裂的风险。螺纹部分采用标准的公制螺纹牙型，和常规M5螺母、螺纹孔完全兼容，不需要定制配套的连接件，选型替换时不需要改动原有安装位的螺纹参数，降低设计改造成本。

　　从安装边界尺寸来看，这款螺钉的螺纹公称直径为5mm，适配的安装过孔直径推荐5.2-5.5mm，因为头部是大直径薄圆柱设计，不需要加工沉孔，只要板件表面平面度满足常规装配要求就能直接锁附；头部外径大概在8-9mm区间，设计安装位时只要预留直径10mm的头部容纳空间即可，不需要像沉头螺钉那样预留90度锥面的加工空间，板件加工时只需要钻直孔，减少了一道锪孔工序，能有效降低板件加工成本和周期。螺杆长度可以根据实际被连接件的总厚度选择，保证螺纹啮合长度不小于螺纹公称直径的1.2倍也就是6mm，就能达到足够的连接强度，适合总厚度在6-20mm区间的板件拼接场景。

　　在实际选型使用时需要注意，因为头部高度较低，内六角槽的深度相比常规螺钉要浅，锁附时要选择匹配度高的内六角扳手，避免扳手磨损螺钉槽口；因为是低剖面设计，螺钉的头部承载能力相比常规圆柱头螺钉略低，不适合用在需要频繁拆卸、或者承受极大冲击载荷的重载连接位置，更适合轻量化、紧凑安装空间的静态连接或者低载荷运动部件连接场景。在三维建模调用这类标准件时，要注意核对头部的实际外径和厚度尺寸，避免装配时出现头部和周边零件的干涉问题，尤其是在做运动仿真时，要预留0.5mm以上的安全间隙，防止实际加工装配的尺寸误差导致运动卡滞。
