在楼宇自控、智能家居、安防告警这类需要非接触式人体存在检测的场景里,薄型PIR运动传感器是前端感知层用量极大的基础元件,本次建模还原的松下EKMC160711x系列传感元件,是目前小空间感应类设备里选型频次较高的一款器件。做这类小型电子传感元件的三维建模,首先要明确它在整机结构里的安装约束——不同于工业级大块头传感设备,这类直插式元件的安装边界完全受PCB布局、外壳开窗位置的限制,建模时最先要敲定的是插针的中心距、插针直径与伸出长度,这部分尺寸直接决定了PCB开孔的位置与焊盘尺寸,一旦偏差超过0.2mm,就会出现元件插装不到位、焊脚虚焊的问题,实际生产里这类小元件的插装尺寸公差要求比普通阻容件更严格,因为传感头的感应角度会受安装位置偏移的直接影响。
从产品功能特性来看,这款薄型PIR传感器的核心作用是通过热释电效应探测探测范围内移动的人体红外热源,输出对应的触发信号给后端控制电路,和传统同规格PIR元件相比,它的头部光学罩做了薄型化设计,整体高度比常规型号压缩了近三分之一,这一设计思路完全是适配当下超薄型感应开关、迷你人体感应灯具、窄边框安防面板的结构需求——很多嵌入式安装的感应面板,内部留给传感元件的垂直空间往往不足10mm,常规厚度的PIR元件安装后会顶到外壳内壁,要么导致光学罩被压变形影响感应角度,要么需要额外垫高PCB挤占其他元件的布局空间,薄型化的头部设计刚好解决了这个结构痛点。

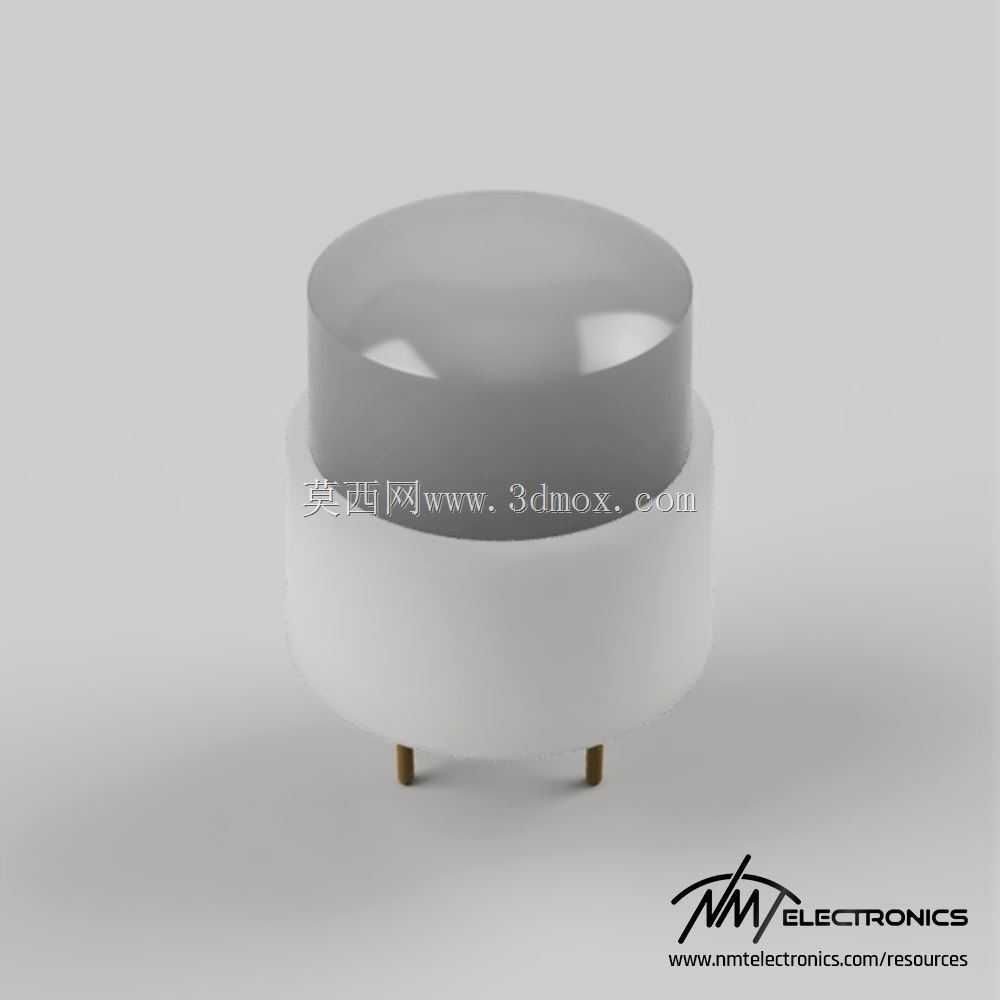

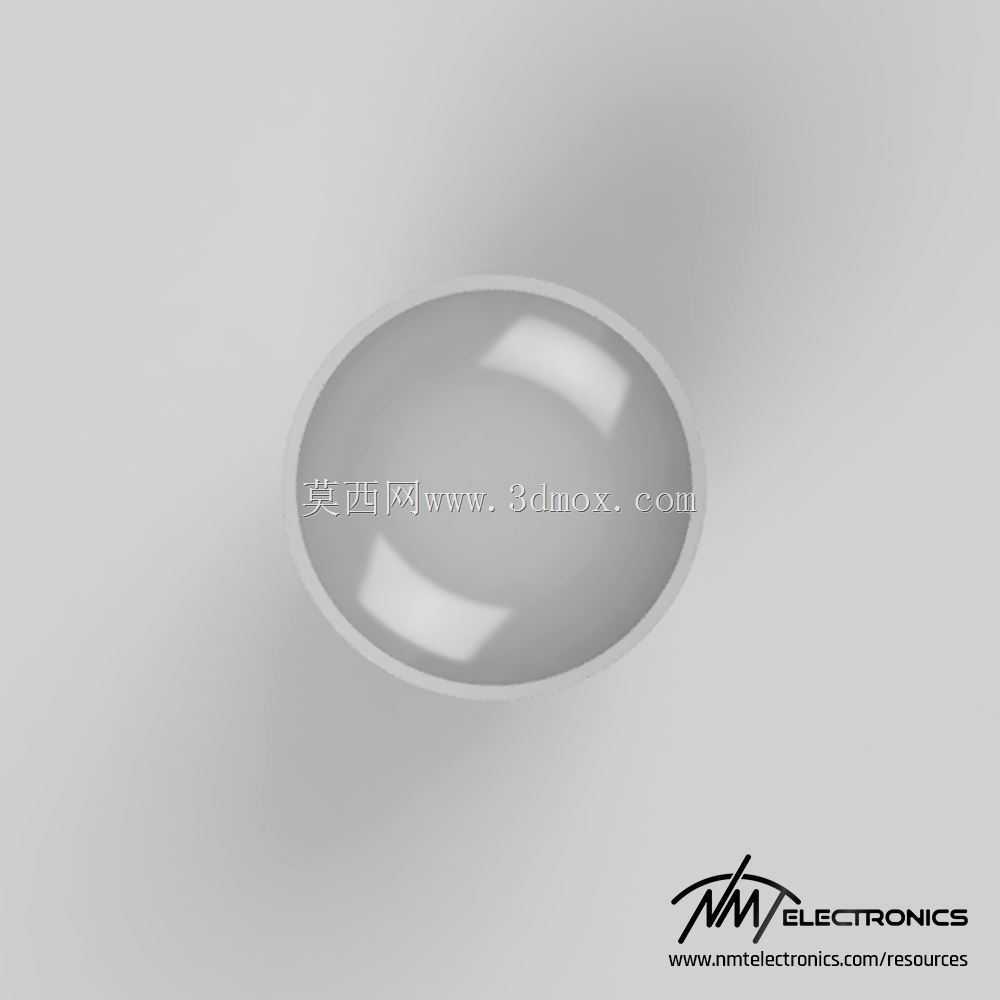

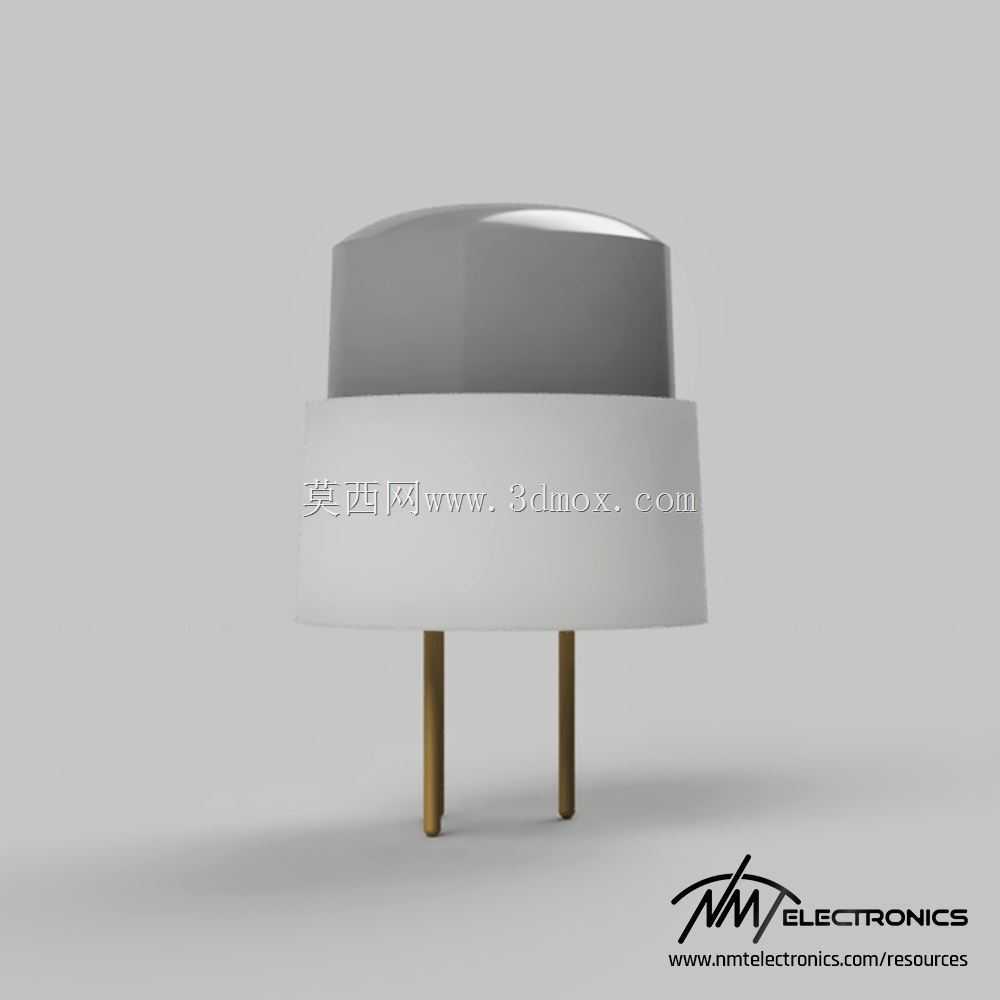

建模过程中需要重点还原的结构细节分为三个部分:第一部分是底部的两根直插引脚,引脚采用黄铜基材表面镀锡处理,建模时要还原引脚的轻微拔模斜度,不能做成完全等径的圆柱,实际元件的引脚根部和基座连接位置有微小的圆弧过渡,避免插装时应力集中导致引脚断裂;第二部分是中间的白色塑料基座,这部分是元件的结构承载主体,材质为阻燃PBT,基座的外径尺寸决定了面板上感应开窗的最小开孔直径,建模时要注意基座侧面没有多余的卡扣或定位柱,它的定位完全依靠引脚与PCB焊孔的配合,所以基座的下表面要做完全的平面处理,保证贴装时能和PCB表面完全贴合,避免出现倾斜导致感应角度偏移;第三部分是顶部的灰色光学菲涅尔透镜罩,这部分是决定传感器感应范围与角度的核心结构,建模时不能简单做成光滑的圆弧面,透镜外表面的微结构棱纹要按照实际光学设计还原,这些棱纹的作用是将探测区域划分成多个明暗相间的感应区,当人体在探测范围内移动时,热释电元件就能接收到变化的红外信号,从而触发检测输出,要是建模时忽略了这些微结构,后续做结构干涉检查、光学窗口匹配仿真的时候就会出现偏差,比如外壳的开窗位置刚好挡住了某一段棱纹,就会导致实际感应范围出现盲区。
从实际选型应用的角度来说,这类薄型PIR传感器的安装位置有几个必须注意的结构边界:首先是光学透镜前方不能有透明或半透明的遮挡物,哪怕是厚度0.5mm的透明PC面板,也会衰减红外信号的接收强度,所以结构设计时透镜表面要和外壳外表面基本齐平,或者外壳开窗位置做沉台设计让透镜探出0.3-0.5mm;其次是元件周围3mm范围内不能布置发热量大的元件,比如功率电阻、稳压芯片这类工作时表面温度超过40℃的器件,否则热源的红外辐射会被传感器接收,导致误触发;另外插针的焊接温度不能超过260℃,持续时间不能超过5秒,建模时虽然不需要体现焊接工艺要求,但在做整机结构的热仿真时,要把这个元件的耐温边界作为约束条件,避免回流焊时高温损坏内部的热释电晶片。
很多结构工程师在做感应类产品建模时,往往会忽略这类小型传感元件的细节还原,随便找个通用PIR模型凑数,结果到了打样阶段才发现安装尺寸不对、感应窗口匹配不上,反复修改PCB和外壳结构浪费开模成本。精准还原这款薄型PIR传感器的三维结构,能直接给智能家居面板、感应小夜灯、自动门触发开关、非接触式感应洁具这类产品的结构设计提供准确的选型参考,在布局阶段就能确认元件的安装空间、开窗位置、周边器件的避让距离,减少后续打样迭代的次数。建模时所有的尺寸都按照实际元件的规格书参数还原,包括基座的直径、透镜的曲率半径、引脚的长度与中心距,没有做多余的简化或夸张处理,保证模型导入装配体后能直接用于干涉检查、安装模拟,完全符合结构设计阶段的选型与装配验证需求。
