BMP180气压传感转接电路板结构设计

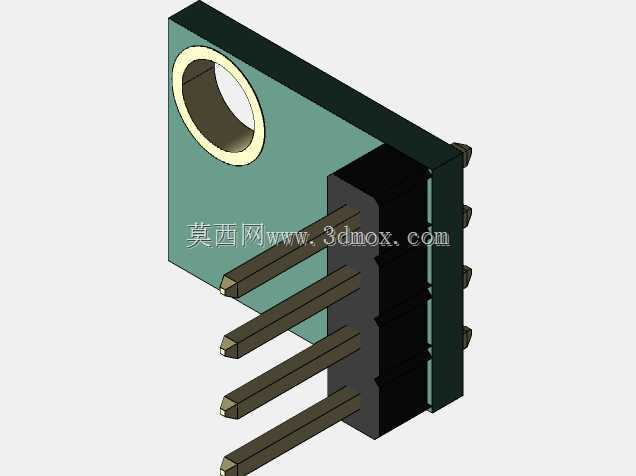

　　在嵌入式环境监测、小型无人机飞控、便携气象采集设备的开发场景中，传感模块的安装适配一直是结构设计环节需要重点考量的内容，BMP180作为常用的数字气压传感芯片，本身采用贴片封装形式，直接在主控板上焊接不仅会占用核心板的布局空间，在需要更换传感元件、调整传感安装位置的测试场景中也十分不便，因此配套的转接板结构设计就成了打通芯片原生封装与通用安装接口的关键环节。这款转接板的设计核心是在极小的板幅内完成传感芯片的承载、外围无源器件的布局以及通用直插接口的引出，整体板型采用矩形切角设计，其中一个板角设置了圆形安装定位孔，这个孔位的位置经过反复校核，既不会与板上的元件布局产生干涉，也能适配常见的M2规格固定螺丝，

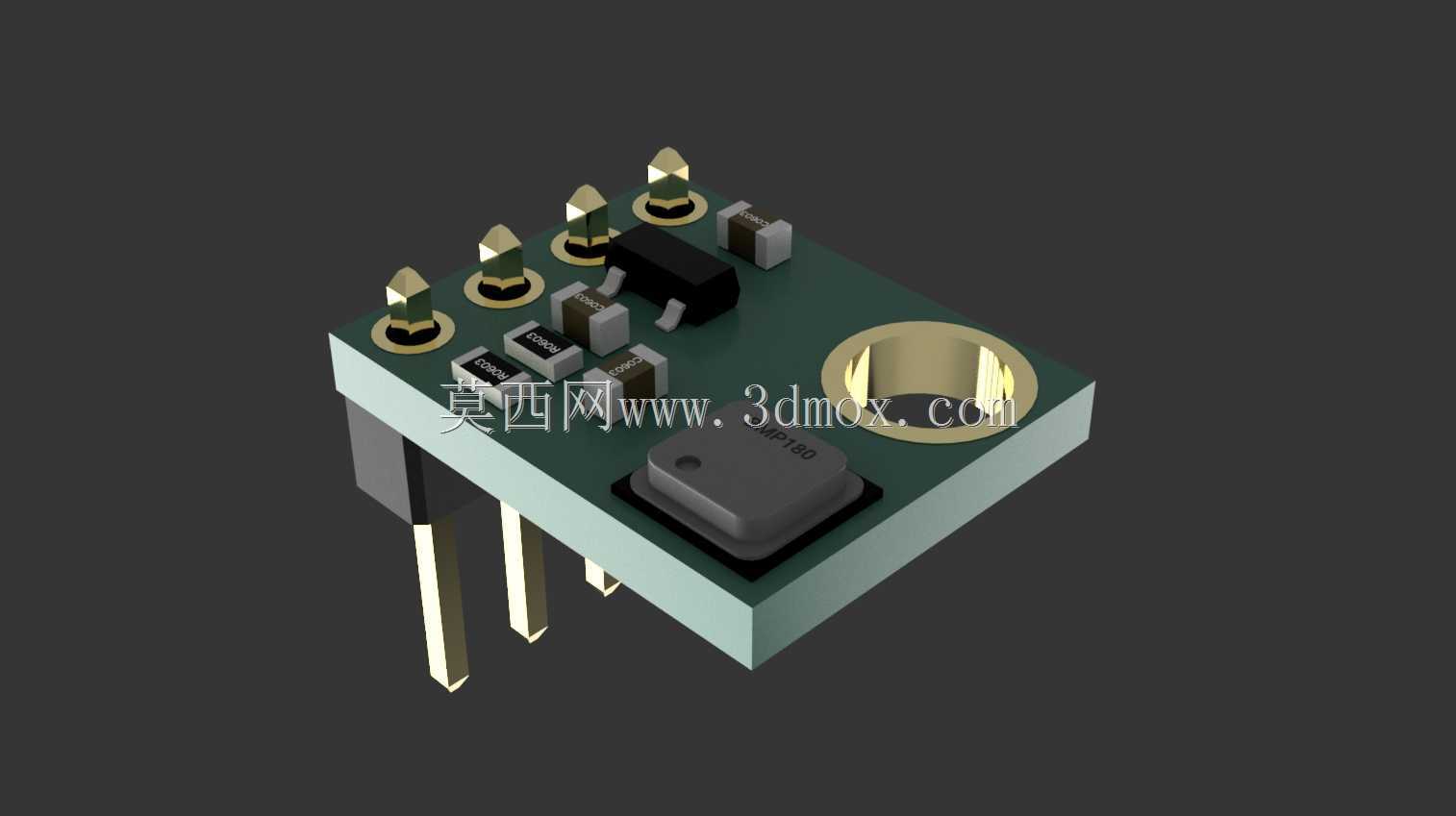

　　满足在狭小设备舱内的螺接固定需求，同时定位孔的边缘做了露铜环处理，在需要接地屏蔽的应用场景中，可以通过固定螺丝直接与设备壳体的接地端连通，降低外界电磁干扰对气压采样精度的影响。板上元件的布局完全围绕信号路径最短的原则展开，BMP180传感芯片布置在板体靠近中心的位置，芯片上方预留了足够的通气空间，避免周边元件遮挡气压采样的通气路径，芯片周边配套的上拉电阻、滤波电容全部采用0603封装的贴片元件，紧贴芯片引脚布置，尽可能缩短信号走线长度，减少线路上的信号损耗与干扰引入。板体的一端设置了四组镀金排针接口，对应芯片的电源、地、I2C时钟、I2C数据四个核心引脚，排针采用标准2.54mm间距设计，可以直接插在面包板、

　　通用杜邦线插座或者定制主控板的排母上，不需要额外做接口转接；板体另一端预留的四个镀金触点是针对焊接安装场景设计的，在不需要频繁拆卸的量产设备中，可以直接通过这四个触点将转接板焊接在主控板的对应焊盘上，相比排针插接的方式能进一步降低整体安装高度，适配更薄的设备内部空间。从安装边界来看，这款转接板的整体厚度控制在3mm以内，包含排针的总高度不超过12mm，板体的长宽尺寸控制在15mm见方以内，在布局时特意将所有元件的高度做了统一管控，最高的元件也没有超过排针的顶端高度，这样在设备内部堆叠安装时，不会因为个别元件突出导致安装间隙不足的问题。在实际应用中，这款转接板可以直接适配绝大多数采用BMP180芯片的气压检测方案，

　　不管是学生做课程设计时的快速原型搭建，还是工程师做工业级传感节点的小批量试产，都不需要再单独设计传感芯片的承载电路板，只需要通过标准接口完成电气连接，再通过板角的定位孔完成机械固定即可。设计过程中还特意考虑了不同安装方向的适配性，排针的引脚定义做了丝印标注，即使在板体反向安装的场景下，也能快速核对引脚定义，避免接反线路导致的芯片损坏；板体边缘做了圆角处理，没有尖锐的毛刺边角，在手工装配过程中不会划伤操作人员或者周边的导线绝缘层。针对户外使用的场景，板体表面做了阻焊层覆盖，除了必要的焊盘和触点位置，其余铜箔全部被阻焊油覆盖，能减少潮湿空气对线路的腐蚀，延长模块在复杂环境下的使用寿命；传感芯片上方没有设置遮挡结构，保证气压变化可以直接作用到芯片的传感膜片上，不会因为板体结构的遮挡导致气压测量出现偏差。在做三维建模的时候，每一个元件的外形尺寸、引脚位置、安装高度都按照实际物料的规格做了1:1还原，包括排针的倒角、电容的极性标识、安装孔的沉台细节都做了准确复刻，在做整体设备的装配干涉检查时，可以直接将这个模型导入装配体中，不需要再额外测量元件尺寸，就能准确预判安装过程中可能出现的干涉问题，提前调整设备内部的布局空间，减少实际打样过程中的反复修改次数。
