SAE标准车用蓄电池接线端子结构

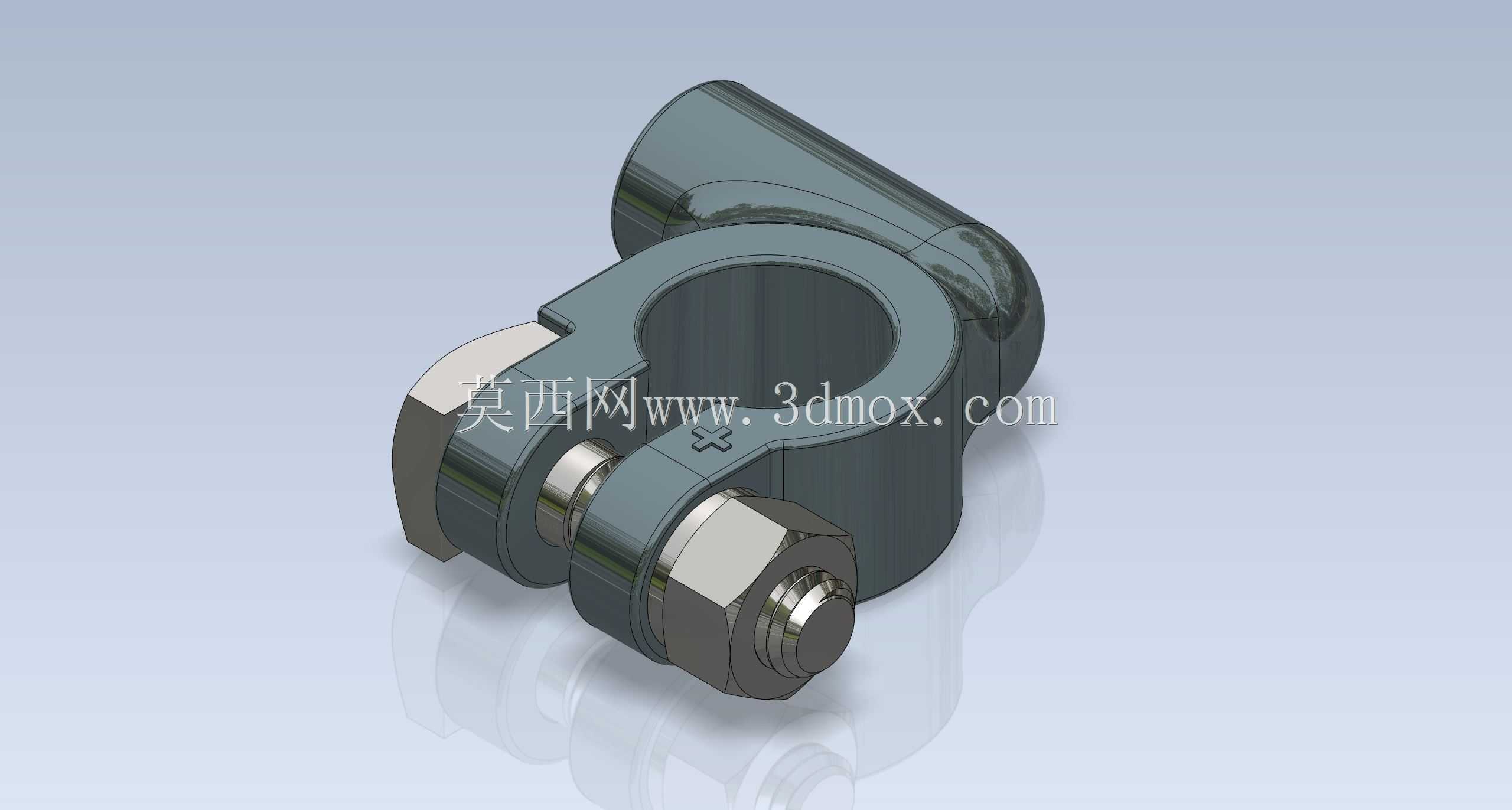

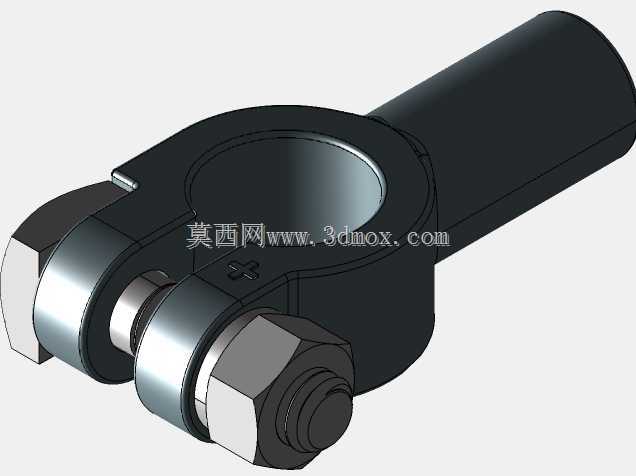

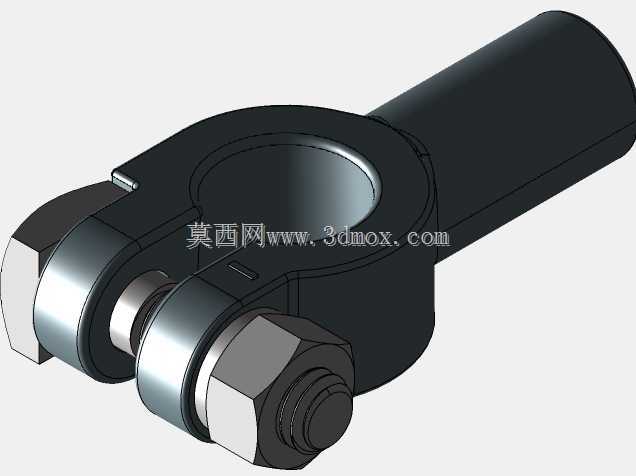

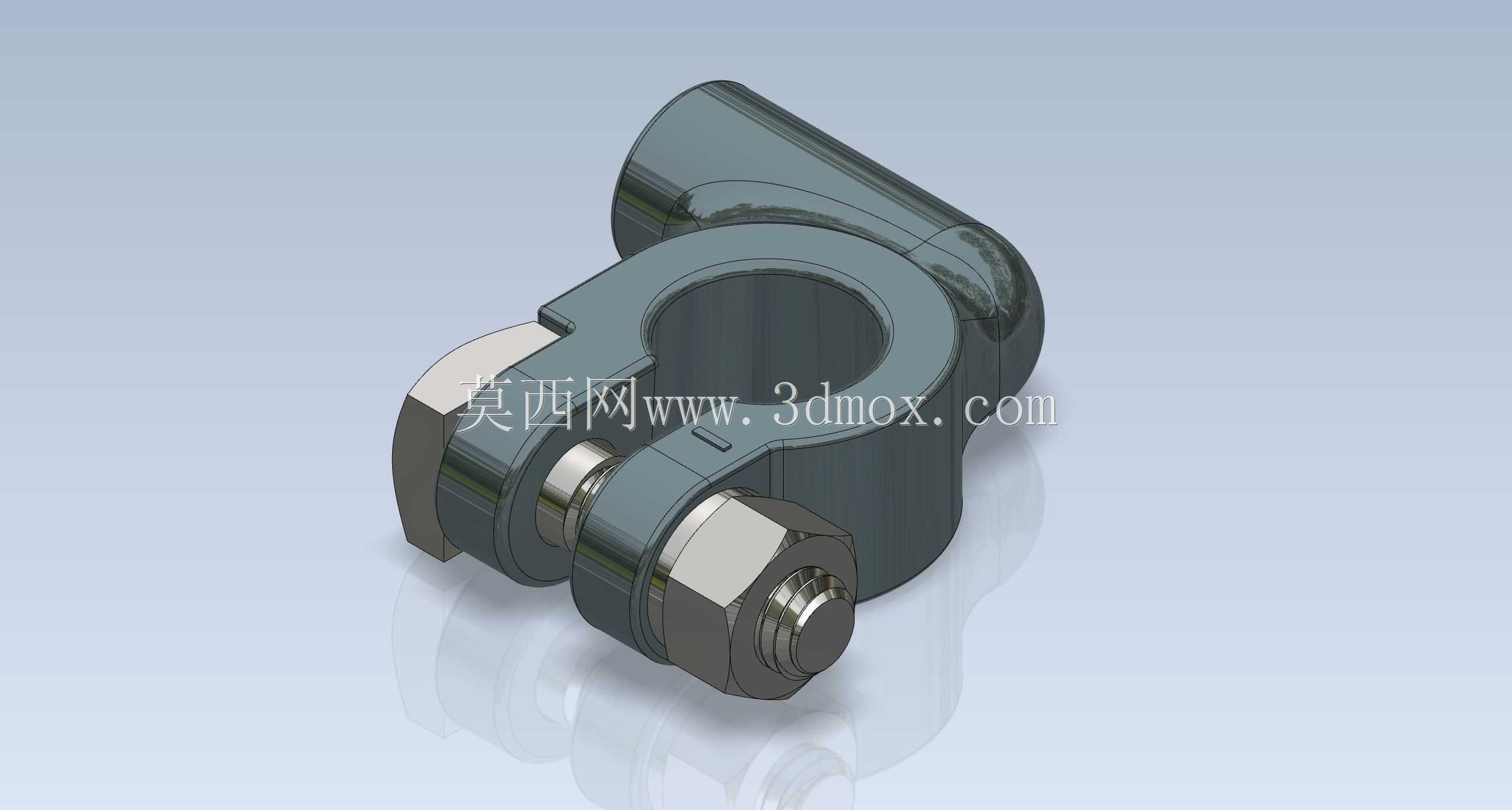

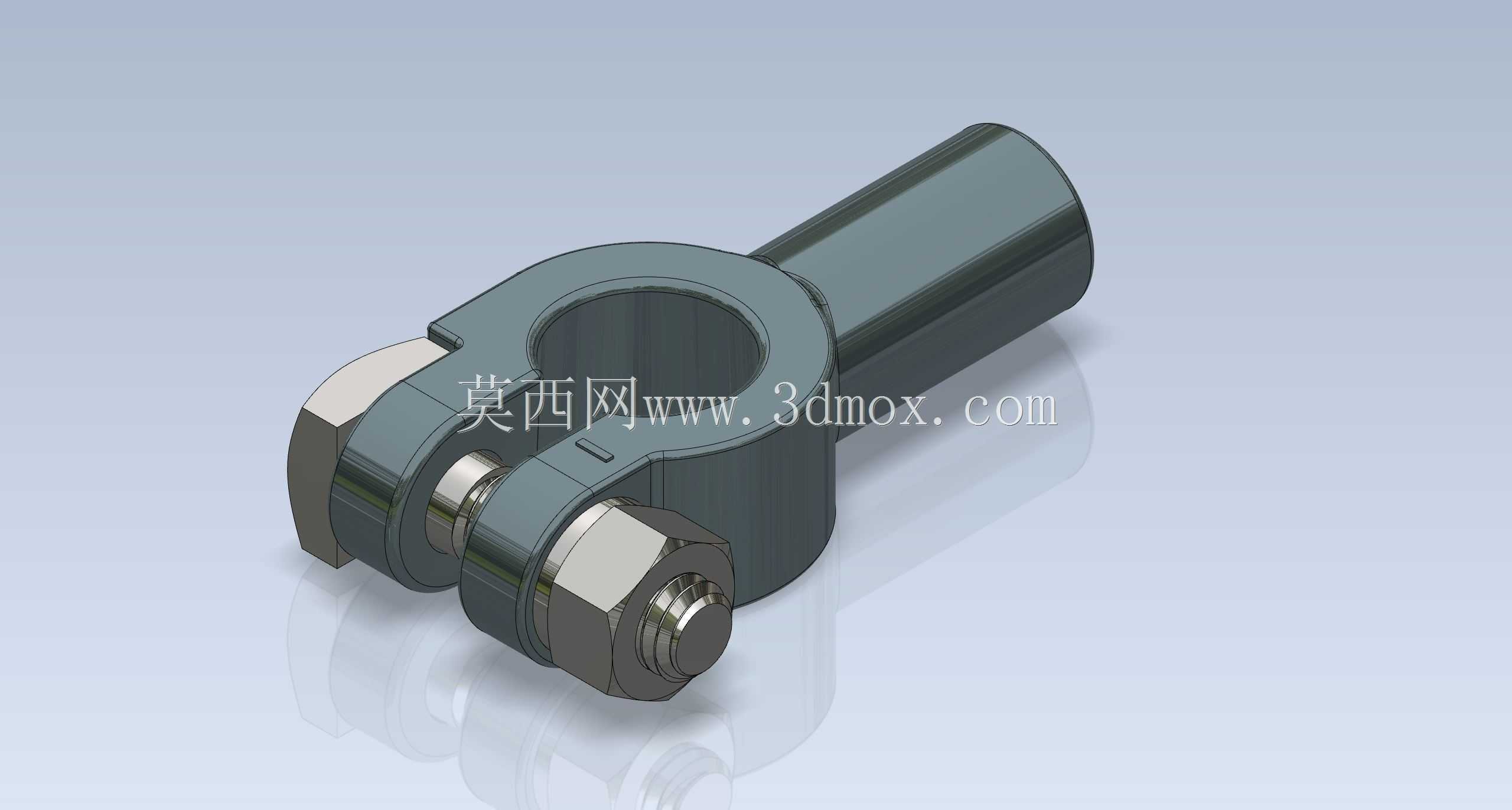

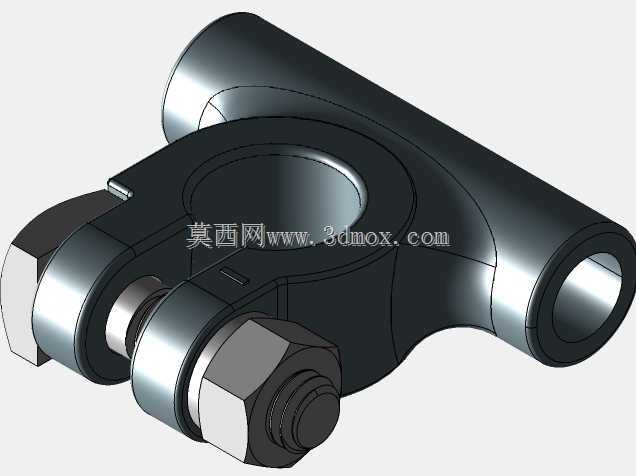

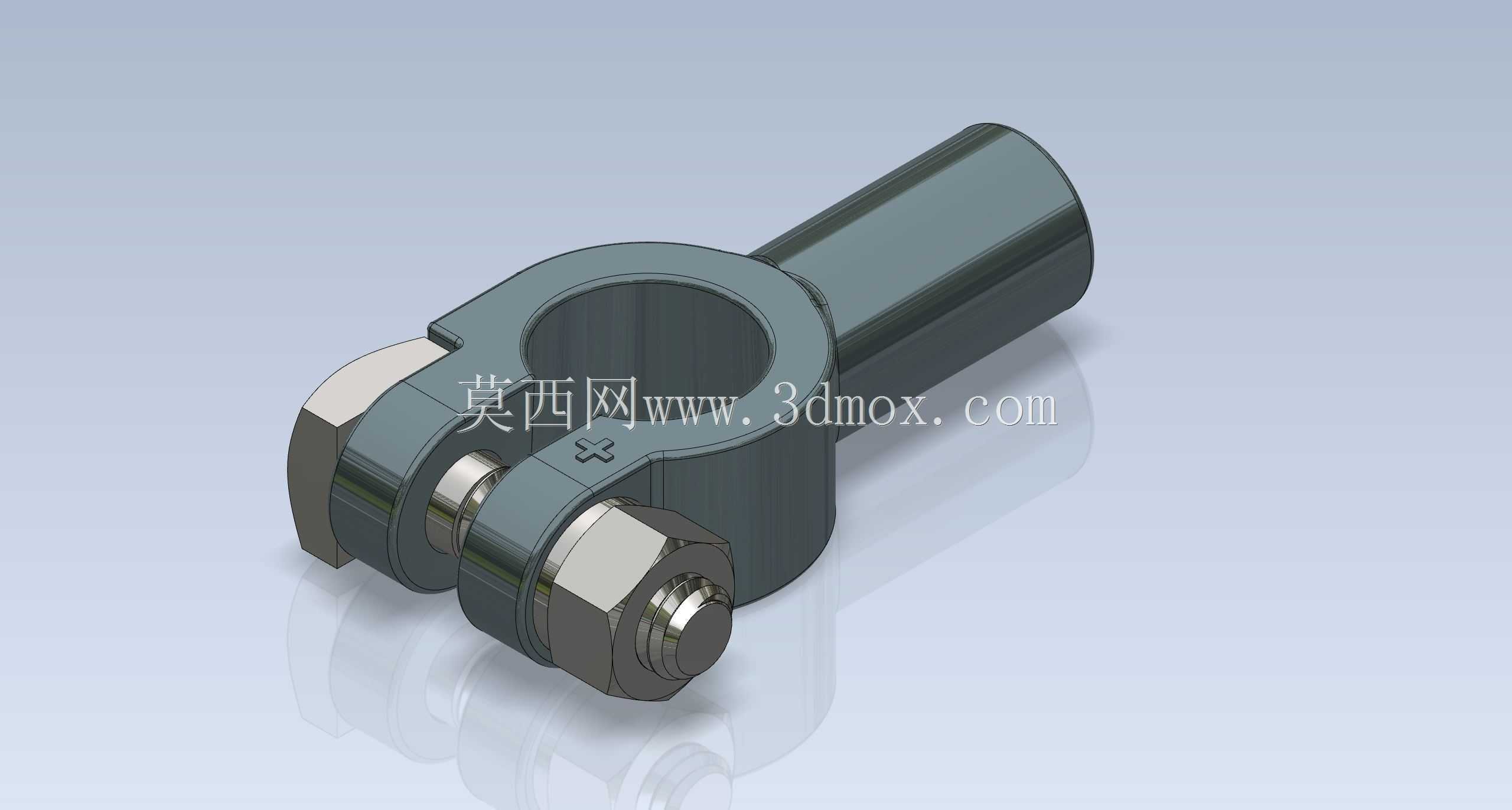

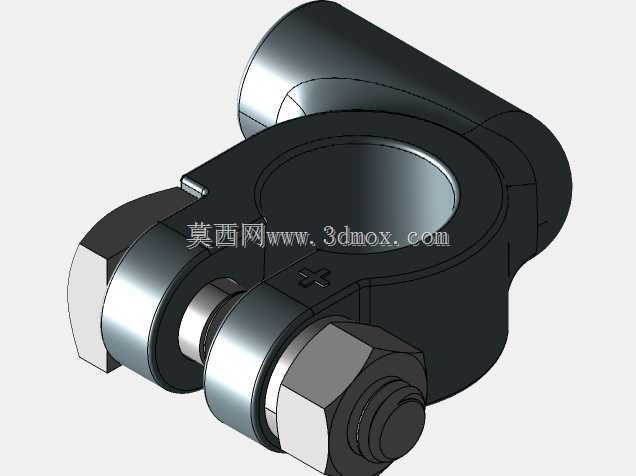

　　在商用车与乘用车的整车电气回路搭建环节，蓄电池接线端子是承担蓄电池桩头与整车线束大电流导通的核心连接部件，其结构可靠性直接决定车辆启动、车载用电设备供电的稳定性，尤其在重卡、工程车辆这类存在持续振动、大电流启动冲击的使用场景下，端子的夹持力、接触电阻、抗疲劳性能直接影响整车电气系统的故障率。这类SAE规格的蓄电池端子，适配SAE标准规定的锥度蓄电池桩头，覆盖直连式、90度侧出、三通分支三类主流接线布局，可满足不同车型蓄电池舱的布线空间要求，无需额外改造线束走向即可完成装配。从结构设计逻辑来看，端子主体采用开口抱箍式结构，抱箍内孔匹配SAE标准桩头的锥度参数，通过螺栓螺母副的锁紧力驱动抱箍开口收合，抱紧蓄电池桩头的锥面，

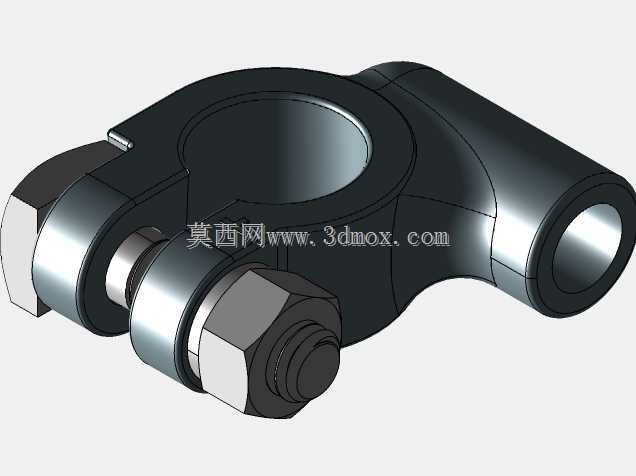

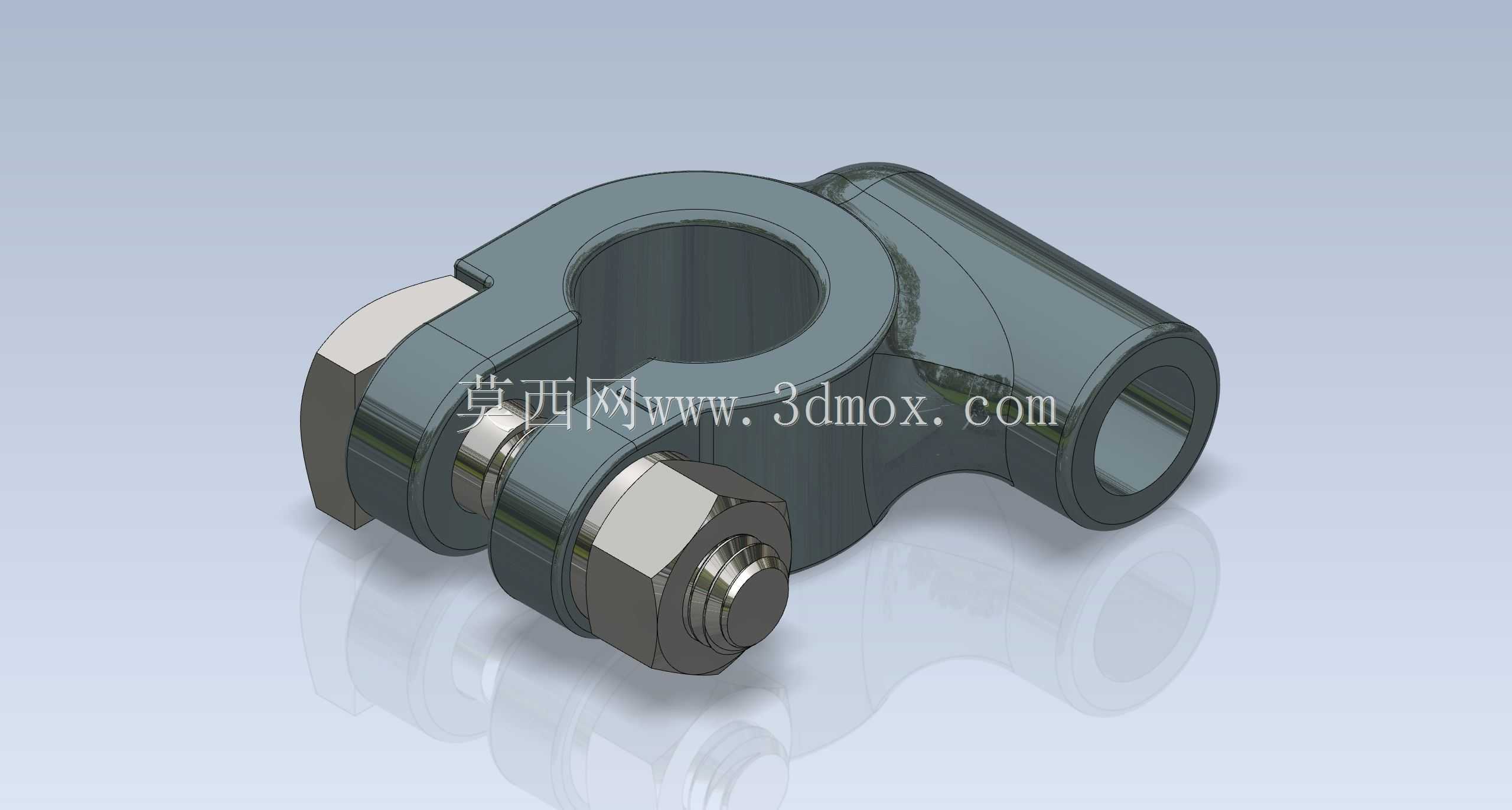

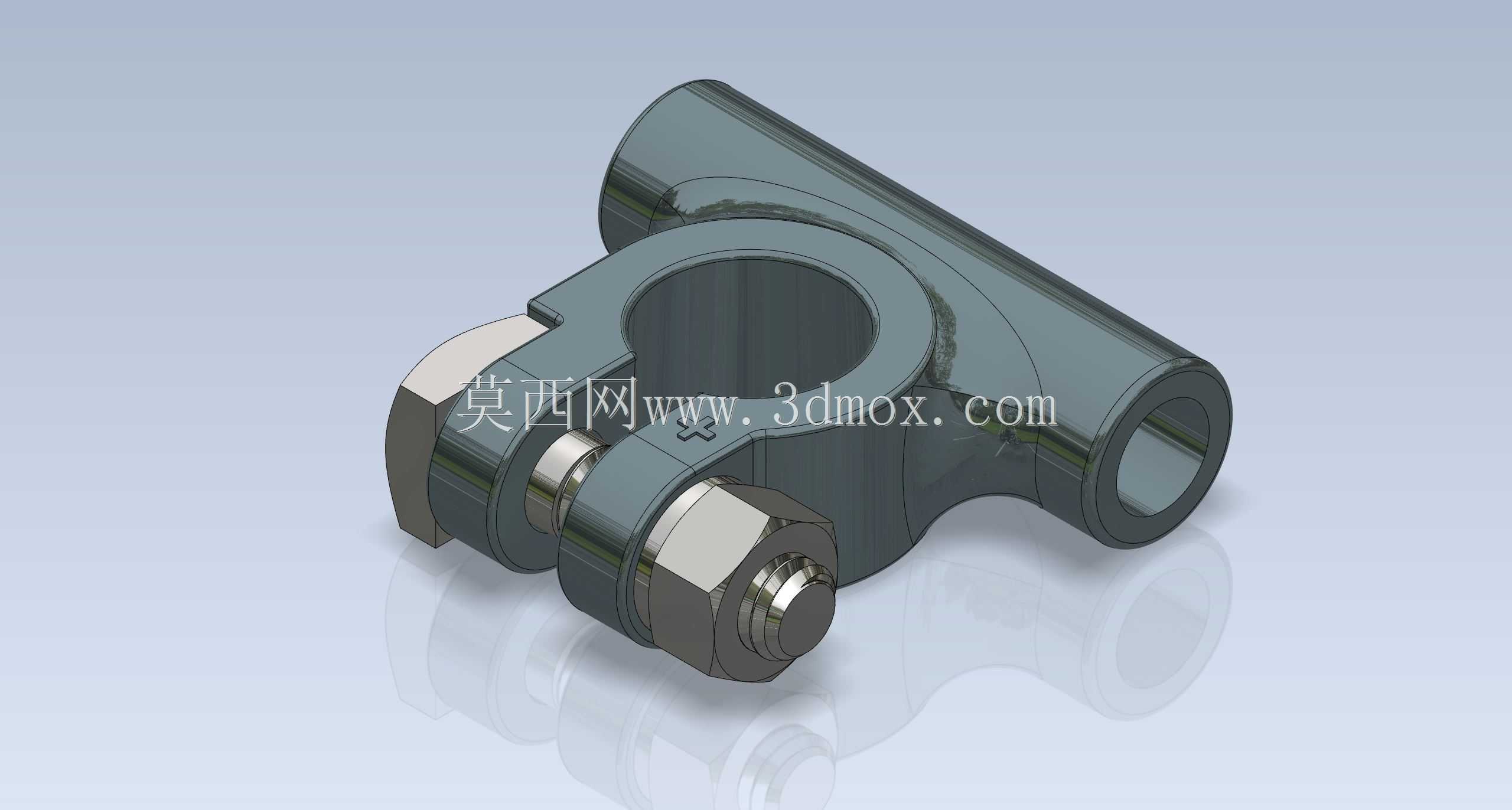

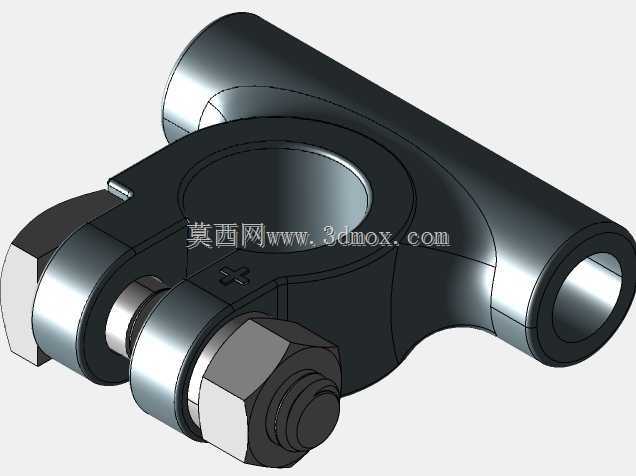

　　相比直插式端子，锥面配合的接触面积更大，能有效降低大电流通过时的接触电阻，减少长期通电后的发热氧化问题；侧出的接线筒用于压接整车供电线束，部分三通配置的端子可额外引出小功率供电支路，满足改装、附加用电设备的取电需求，无需在主供电线路上额外破线接线，降低线路故障隐患。在安装边界层面，直型端子的轴向长度适配常规乘用车蓄电池的桩头间距，安装后不会与蓄电池上盖、周边固定支架产生干涉；90度侧出的端子主要用于蓄电池舱纵向空间不足的车型，接线方向转向侧面后可压缩上部的布线空间，避免线束与发动机舱盖产生挤压磨损；抱箍开口处的螺栓锁紧位预留了足够的扳手操作空间，使用常规开口扳手即可完成锁紧作业，无需专用工装，售后维修更换的便利性较强。

　　从实际使用的性能维度考量，这类端子的抱箍壁厚经过匹配计算，在螺栓达到标准锁紧扭矩时，抱箍产生的弹性变形可提供持续的径向抱紧力，即使车辆长期行驶产生持续振动，也不会出现锁紧松动、接触不良的问题；接线筒的内孔尺寸适配常规车用大电流线束的线径范围，压接后可承受整车启动时的数百安培瞬时电流冲击，不会出现局部过热、烧蚀的情况。在三维建模过程中，需要重点还原抱箍内孔的锥度参数、螺栓连接副的配合间隙、接线筒与抱箍主体的过渡圆角，这些细节直接影响后续结构验证、装配干涉检查的准确性，若锥度参数出现偏差，会导致模拟装配时抱箍无法与桩头完全贴合，误导后续的结构强度校核；过渡圆角的还原则可准确模拟端子在锁紧过程中的应力分布，

　　避免应力集中位置的结构强度被高估。不同配置的端子可覆盖绝大多数燃油车型的蓄电池接线需求，无论是原厂配套设计还是售后维修替换选型，都可以根据蓄电池舱的空间布局、线束走向选择对应结构的端子，无需对原有线路、安装位进行改造，大幅降低装配与维护的成本。在整车电气系统的可靠性验证中，这类端子需要通过振动测试、温度循环测试、盐雾测试等多项验证，抱箍的结构形式、锁紧方式的设计正是为了匹配这些严苛的使用要求，相比普通的冲压式端子，整体锻造或机加工的主体结构拥有更高的结构强度，抗变形能力更强，在长期使用后仍能保持稳定的接触压力，减少因端子松动导致的车辆无法启动、线路发热起火等故障风险。
