台锯钻床用单相启停控制开关结构

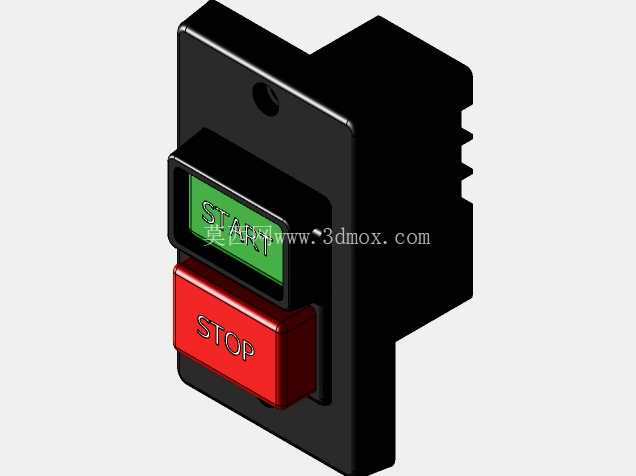

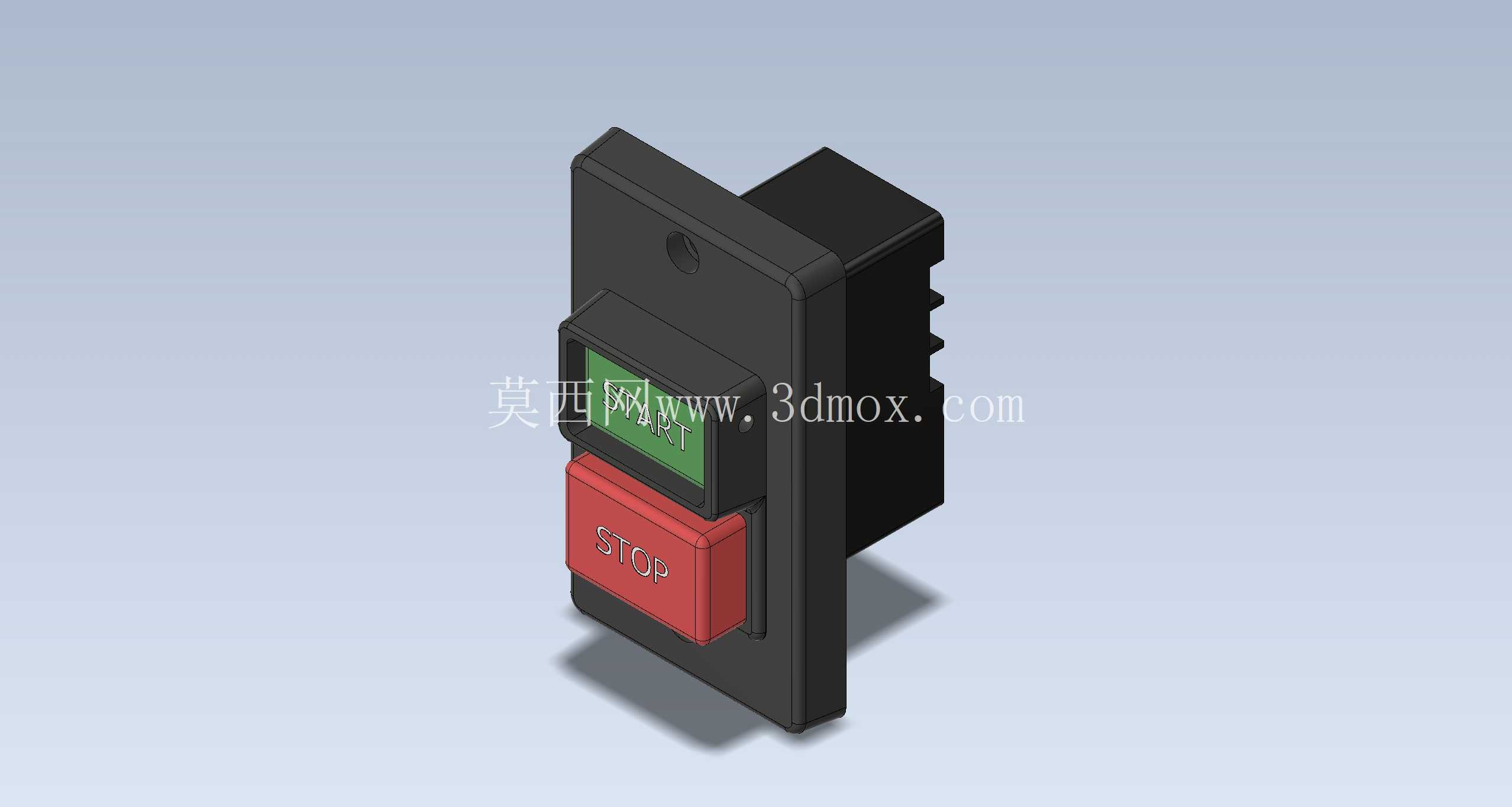

　　从实际安装场景来看，这类开关采用嵌入式面板安装结构，安装时需要在设备的操作面板或者机身侧部开出对应尺寸的矩形安装孔，开关本体从面板前方推入后，依靠本体上的卡扣结构或者配套的压片从背面锁紧固定，不需要额外打螺丝固定面板，安装效率很高，同时面板和安装孔之间的配合间隙控制在0.2mm以内，能够阻挡大部分木屑、金属切屑进入开关内部，避免触点卡滞。开关外露的操作部分分为上下两个按键，上方绿色按键为启动键，下方红色按键为停止键，按键的按压行程设计在4-5mm之间，按压力度控制在15-20N，既不会因为轻微震动导致误触发，也不会让操作人员频繁按压时产生手部疲劳。按键表面做了内凹的防滑纹理，即使操作人员手上沾有少量切削油或者木屑，按压时也不会打滑。在台式木工锯床、立式钻床、牛头刨床、小型金属接头机这类工频单相供电的台式加工设备上，这类启停开关是操作人员接触频次最高的控制部件，所有设备的动力通断指令都要通过它传递到后端控制回路，直接决定设备操作的安全性与响应可靠性。不同于普通民用墙面开关，这类工业用启停开关需要承受车间内的粉尘、切削液飞溅、频繁操作带来的机械磨损，还要满足误触防护的基本安全要求，因此结构设计上和民用开关有本质区别。从内部结构设计逻辑来看，该开关采用多实体集成设计，将按键操作机构、触点组件、接线端子全部集成在同一个绝缘壳体内，不需要额外拼接多个部件，减少了装配环节的公差累积。启动按键采用自复位结构，按下时接通内部常开触点，松开后按键自动回弹，依靠设备内部的接触器自锁保持动力接通；停止按键采用常闭触点设计，按下时断开控制回路，松开后自动复位，这种设计符合机床控制的安全规范，即使停止按键的复位弹簧出现失效，开关也会保持在回路断开状态，避免设备意外启动。

　　接线端子部分设置在开关本体的后部，采用螺丝压接的接线方式，能够适配1.5-2.5平方毫米的多股铜芯控制线，端子之间设置了绝缘隔筋，避免接线时线头外露造成相间短路，端子的压线螺丝做了防脱落设计，拧到最大开度时也不会从端子座上掉落，方便现场接线操作。开关的绝缘外壳采用阻燃尼龙材质，能够耐受120℃的长期工作温度，即使触点拉弧产生局部高温，也不会出现外壳融化起火的风险，外壳的厚度均匀控制在2mm左右，既保证了足够的结构强度，在设备运行产生的震动下不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸冗余，占用过多设备内部的安装空间。

　　在实际选型适配时，需要注意该开关适配120VAC与240VAC两种单相供电电压，额定工作电流为16A，能够直接控制功率在3kW以内的单相电机，不需要额外搭配中间继电器，对于台锯、钻床这类功率在1.5-2.2kW的台式设备来说，直接接入主回路即可使用，能够简化设备的控制线路布线。开关的后部本体尺寸为标准的模数化尺寸，能够和市面上多数老式台式机床的原装开关直接替换，不需要重新修改设备的安装孔尺寸，替换时只需要拆下原有开关，将原有接线对应接到新开关的端子上，卡入安装孔即可完成更换，维修替换的效率很高。

　　从操作安全设计的角度，停止按键的凸起高度比启动按键高2mm，同时红色按键的表面积比绿色启动按键大30%，操作人员在紧急情况下需要停止设备时，不需要精准瞄准按键位置，随手拍下去就能触发停止动作，符合机床操作的紧急停止设计逻辑。按键的操作寿命设计在10万次以上，按照普通加工车间每天操作100次计算，能够满足3年以上的使用需求，触点部分采用银合金材质，相比纯铜触点具有更好的耐电弧烧蚀能力，频繁通断电机启动电流时也不会出现触点熔焊的问题。在三维建模过程中，需要重点关注按键和壳体之间的配合间隙，预留0.3mm的活动间隙避免按键卡滞，同时要还原卡扣的具体结构尺寸，确保安装时卡扣能够顺利卡在设备面板上，不会出现安装后松动的问题；接线端子的螺丝孔深度要和实际压接需求匹配，保证螺丝拧紧后能够牢固压住导线，不会出现导线松脱的情况。
