IGUS12mm法兰式丝杠螺母传动构件

　　做线性传动结构设计的工程师，对这类工程塑料材质的丝杠螺母不会陌生，尤其是小负载、中低速往复运动的工位，选对螺母型号能省掉后期大量的调试维护成本。这款12mm规格的法兰型丝杠螺母，核心适配公称直径12mm的梯形丝杠或者同规格轧制滚珠丝杠副，在3C检测设备的探针位移模组、小型包装线的料仓推拉机构、桌面级自动化工位的滑台进给单元里，应用占比一直不低。

　　从实际安装边界来看，这款螺母采用一体式法兰安装结构，法兰端面上均匀分布三个安装沉孔，安装时不需要额外加工转接螺母座，直接通过螺栓就能把螺母固定在滑台的安装面上，相比圆型直筒螺母需要配做抱紧座的安装方式，能减少至少两个机加工工序，也能避免抱紧力不均导致的螺母同轴度偏差问题。法兰盘的外径设计控制在合理范围，不会因为法兰尺寸过大占用滑台内部的布线空间，同时法兰端面和螺母主体的垂直度公差控制在0.02mm以内，安装后能保证丝杠和螺母的同轴度，减少运行过程中的偏磨问题。

　　功能特性上，这款IGUS规格的螺母采用自润滑工程塑料材质，内部螺纹和丝杠啮合的时候不需要额外加注润滑脂，在无尘车间、食品包装线这类对油污有严格限制的场景里，优势比铜质螺母、钢制滚珠螺母更明显。螺母的主体长度经过优化，螺纹啮合长度达到公称直径的1.5倍，既保证了足够的传动接触面积，避免负载下螺纹变形，又不会因为啮合长度过长导致传动阻力过大，在100-500mm/s的运行线速度下，传动平稳性完全能满足常规工位的精度要求，重复定位精度可以控制在0.1mm以内，适配大部分不需要微米级进给的普通传动工位。

　　设计思路上，这款螺母没有采用复杂的消隙结构，而是通过材质本身的弹性变形量来补偿螺纹啮合的侧隙，结构更简单，故障率更低，不需要定期调整消隙压片，对于维护频次要求低的长周期运行设备来说，能减少后期的运维工作量。螺母的内螺纹入口处做了15度的导向倒角，装配的时候能快速对准丝杠端部，不会出现螺纹错牙导致的螺母拧入困难、螺纹损伤问题，适合产线快速装配的作业需求。螺母主体的外圆做了轻量化的壁厚设计，整体重量只有同规格铜螺母的四分之一左右，在高速往复运动的工位上，能降低移动件的惯量，减少电机的负载余量要求，适配更小功率的驱动电机，降低整套传动机构的成本。

　　从实际选型适配的角度，这款螺母的安装孔位间距是标准化尺寸，能直接替换市面上同规格的法兰型丝杠螺母，不需要修改现有滑台的安装孔位，在旧设备改造、易损件替换的场景里，适配性非常强。日常使用中，这类塑料螺母的运行噪音比金属螺母低15分贝以上，在桌面型设备、实验室检测仪器这类对噪音有要求的场景里，能有效改善设备的运行体验。需要注意的是，这类螺母的额定负载有明确的适用范围，适合轴向负载在500N以内的水平传动工位，垂直安装使用的时候需要额外配置制动机构，避免断电后滑台下坠，同时使用环境温度不能超过工程塑料的耐受上限，长期高温环境下会加速材质老化，降低使用寿命。

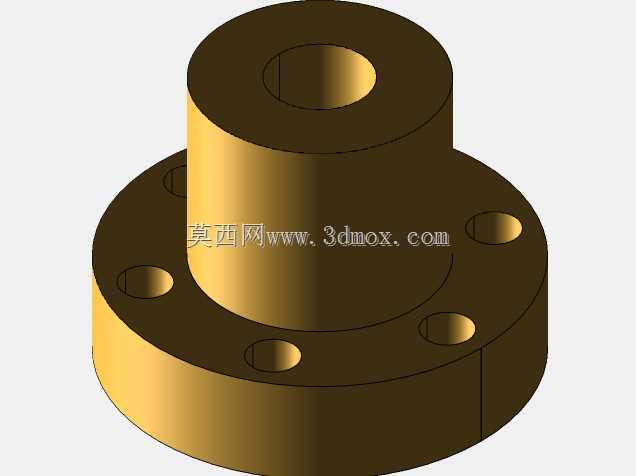

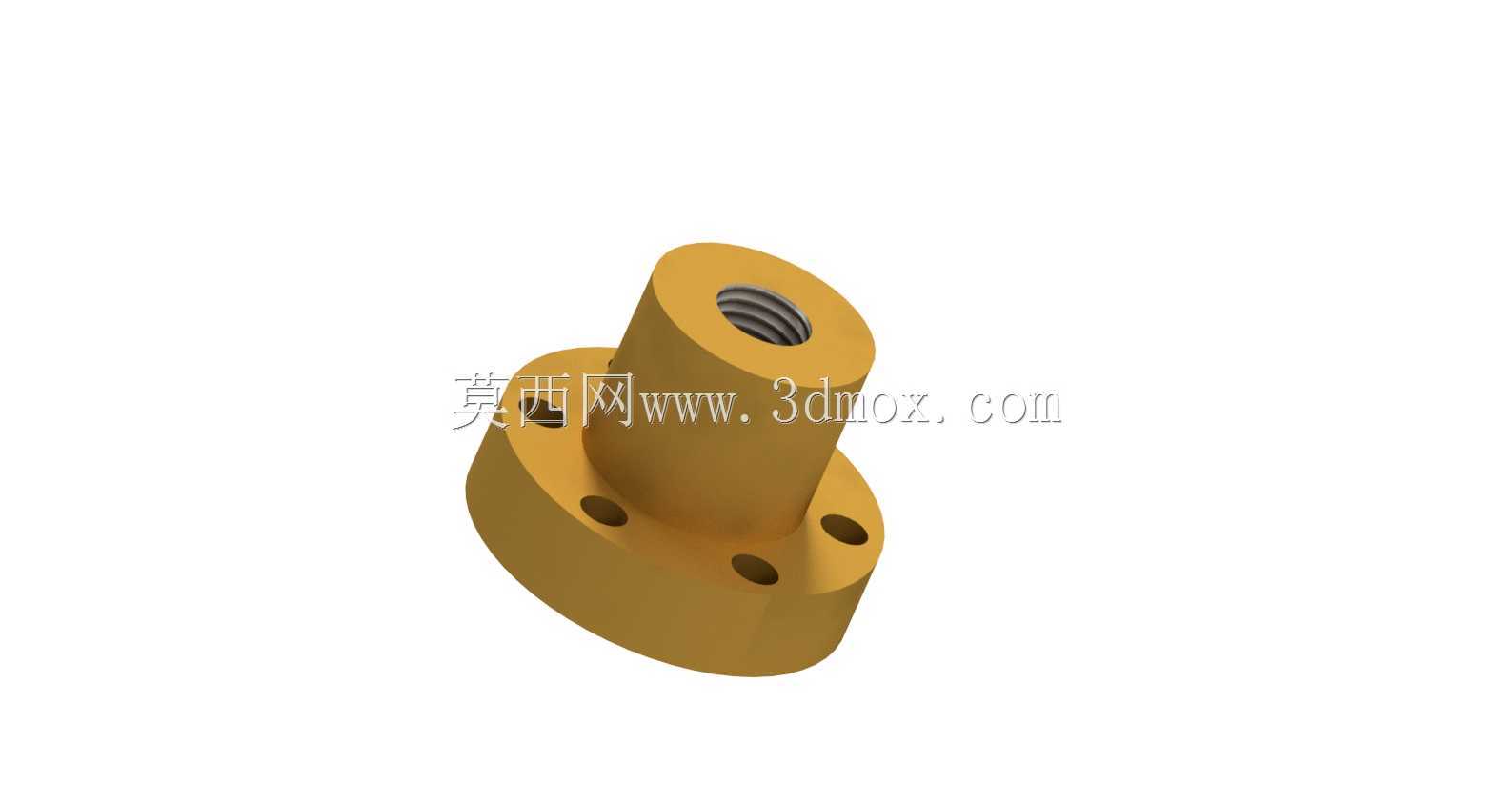

　　在三维建模阶段，这款螺母的模型还原了法兰安装孔、内螺纹、导向倒角的所有细节，导入装配体后可以直接做干涉检查，模拟螺母在滑台上的安装状态，验证丝杠运行行程内和周边构件的安全距离，不需要二次修改模型细节，能大幅缩短结构设计阶段的建模时间。做线性模组选型的时候，可以直接调用这个模型和对应规格的丝杠、直线导轨、驱动电机做装配配合，快速完成整套传动机构的方案布局，核对所有安装尺寸的匹配度，避免后期加工装配时出现尺寸干涉、安装孔位不对等问题。
