带标识结构的排挡用齿轮构件

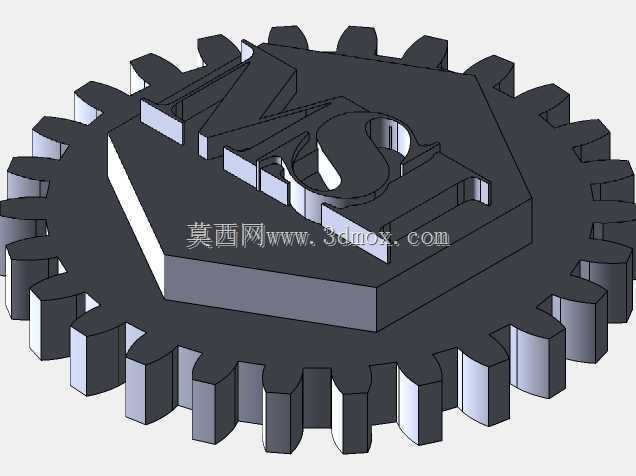

　　在手动变速器的排挡传动链路里，这类带集成标识结构的齿轮构件，承担着挡位切换过程中动力传递与位置反馈的双重作用，和常规传动齿轮不同的是，它的端面集成了凸起的标识结构，不需要额外粘贴标识牌或者激光打标，装配完成后就能直观对应挡位位置，减少装配环节的对位校验工作量，也能避免长期使用后标识磨损脱落的问题。从实际装车场景来看，这类齿轮多布置在变速器操纵机构的选挡转轴末端，和换挡拨叉的联动齿槽啮合，当驾驶员推动挡杆完成选挡动作时，转轴带动该齿轮转动，齿廓的啮合精度直接决定了挡位切换的吸入感与挡位清晰度，要是齿形加工精度不足，很容易出现挂挡卡滞、挡位虚位过大的问题。设计这类构件的时候，首先要确定的是模数与齿数的匹配，结合操纵机构的转动行程，

　　通常会选取小模数渐开线齿形，压力角沿用通用传动件的20度标准，保证和配套啮合件的互换性，不需要单独定制配对零件，降低后续维护的配件成本。齿宽的设定要结合操纵机构的轴向窜动间隙，通常会比啮合的齿槽宽度宽出1到1.5毫米，避免转轴出现轴向窜动时发生脱齿、跳挡的故障。端面的凸起标识结构不是单纯的装饰件，设计时要考虑结构的工艺性，凸起高度控制在2到3毫米，所有棱角都做R0.5的圆角过渡，一方面是减少注塑或者粉末冶金成型时的应力集中，避免凸起部位在长期受震动后出现断裂，另一方面也能避免装配时尖锐棱角划伤操作人员的手部。安装边界方面，齿轮的中心孔要和选挡转轴采用H7/k6的过渡配合，配合长度不小于齿轮厚度的三分之二，保证转动时不会出现偏心晃动，

　　中心孔旁设计有平键槽，键槽的位置精度要控制在0.02毫米以内，避免装配后齿轮的周向位置出现偏差，导致标识对应的挡位位置和实际挡位不匹配。齿顶圆的外轮廓要和周边的操纵机构壳体保持至少3毫米的安全间隙，避免转动过程中齿顶和壳体发生剐蹭，产生异响或者卡滞。从功能特性上看，这类齿轮不需要传递大扭矩，主要承受的是换挡过程中的瞬时冲击力，所以材料选型多采用增强尼龙或者粉末冶金材质，既能满足强度要求，又能实现自润滑，减少啮合过程中的磨损，不需要额外添加润滑脂，降低后期维护的工作量。齿形的加工精度要达到8级精度，齿面粗糙度控制在Ra1.6以下，保证啮合过程顺滑无卡顿，每个齿的齿向误差不能超过0.01毫米，避免转动时出现偏磨，缩短构件的使用寿命。

　　在实际台架测试环节，要模拟10万次换挡循环，测试齿轮的磨损量和标识结构的完整性，磨损量不能超过齿厚的5%，标识凸起不能出现开裂、脱落的情况，同时要测试不同温度环境下的工作状态，在零下40度到120度的工作温度区间内，齿轮不能出现变形、脆裂的问题，保证在整车全生命周期内都能可靠工作。设计过程中还要考虑装配的便利性，齿轮的一端设计有倒角导向结构，装配时可以顺着导向直接推入转轴，不需要额外的对位工装，提升装配线的生产效率，中心孔的入口处做15度的倒角，方便平键的顺利装入，避免装配时出现键槽卡滞的问题。和常规的平板齿轮相比，这种带端面凸起标识的结构，在建模时要注意凸起结构和齿根部位的过渡，不能出现结构尖角，避免应力集中导致的结构失效，所有的加强筋都要顺着受力方向布置，提升构件的整体刚性，减少换挡受力时的结构形变。
