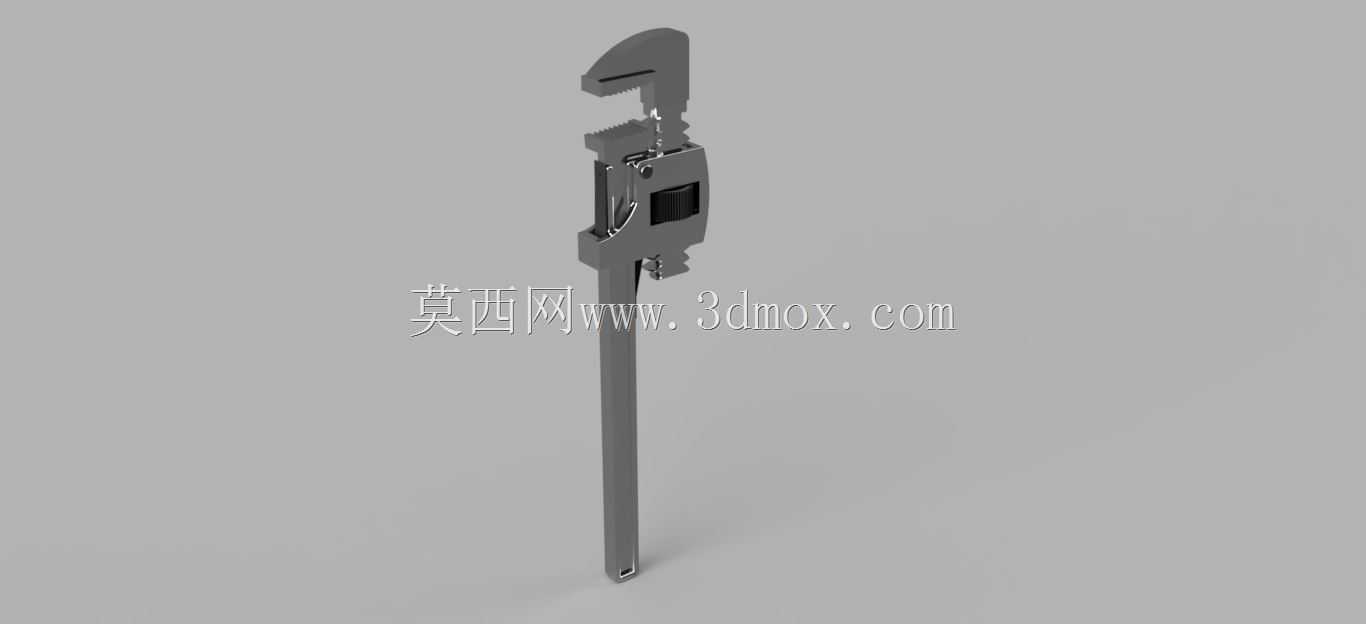

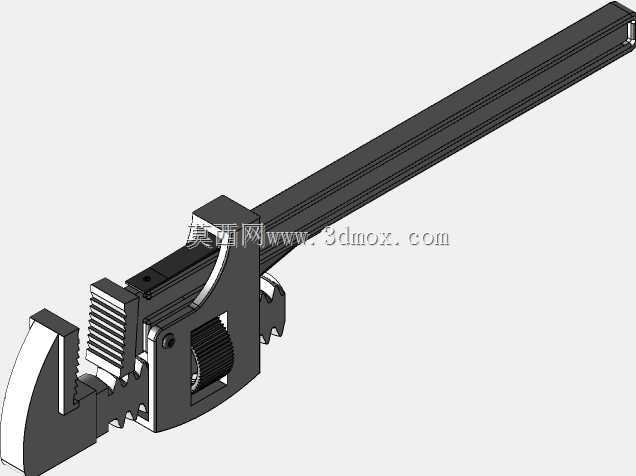

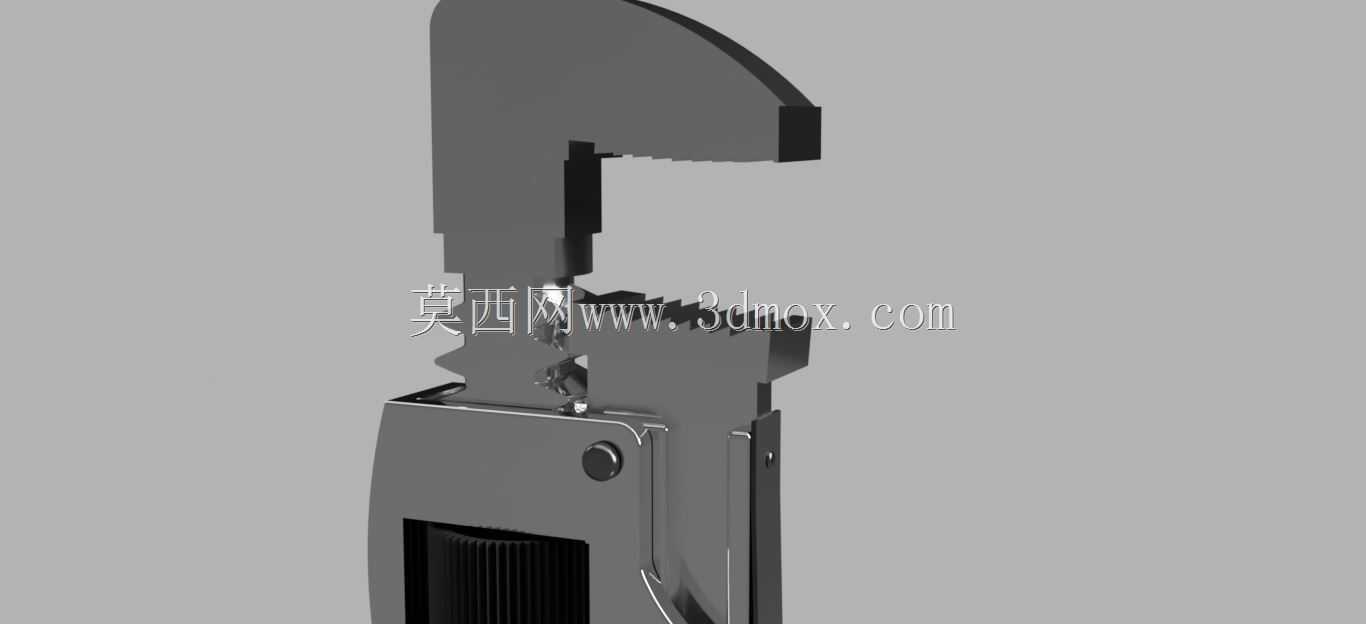

斯蒂尔森可调管钳结构三维设计

　　在管线安装、设备维保、五金加工等现场作业场景里，管钳类工具是处理圆形管件装拆的核心手动工装，斯蒂尔森型可调管钳作为管钳品类里的经典结构，凭借对大扭矩工况的适配性，在水暖施工、油气管道维保、小型设备拆装等场景中被广泛使用。这类工具的核心作用，是通过钳口的咬合结构在管件表面形成足够的静摩擦力，抵消管件螺纹连接的预紧扭矩，实现螺纹管件的拧紧与拆卸作业，相比普通固定开口扳手，其可调结构能够适配一定直径范围内的圆管、圆柱类工件，无需针对不同管径准备多把固定尺寸扳手，大幅降低现场工具携带与管理成本。从功能特性来看，该款管钳的钳口位置设计有硬化处理的锯齿齿形，锯齿的齿尖角度、齿深参数经过针对性匹配，咬合时齿尖能够嵌入质地偏软的金属管件表层，

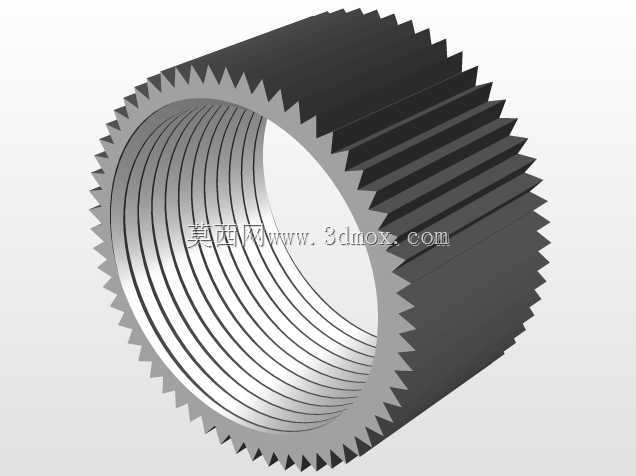

　　即使面对锈蚀、过盈配合的螺纹连接副，也能提供足够的咬合力避免打滑，不会出现钳口与管件相对转动导致的管件表面刮伤、钳口崩损问题。钳身主体部分可采用轻质铝合金材质加工，在保证整体结构强度满足额定扭矩要求的前提下，降低工具整体自重，减轻作业人员长时间手持操作的疲劳感，而直接参与咬合受力的钳口、齿牙部分则采用合金钢材质经淬火硬化处理，硬度达到HRC45-55区间，兼顾齿部的耐磨性与整体结构的抗冲击性能，避免大扭矩施力时出现齿牙崩断、钳身变形的问题。从结构设计思路上，该管钳采用活动钳身与固定钳身配合的铰接调节结构，通过钳身中部的调节螺母与齿条配合，实现钳口开口尺寸的连续可调，调节行程覆盖常见的DN15到DN50管径的作业需求，

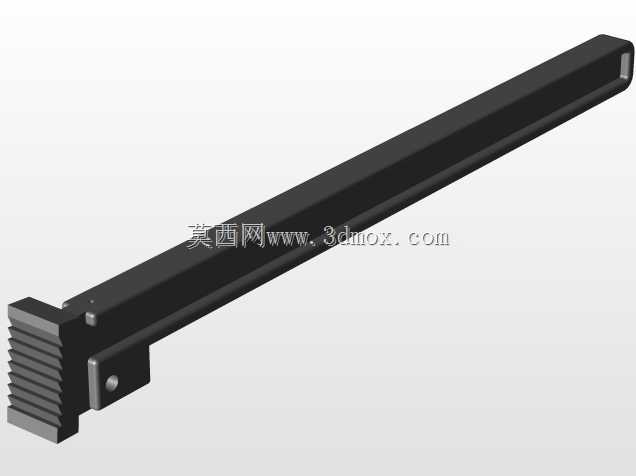

　　调节过程顺滑无卡滞，调节到位后螺纹副能够实现自锁，不会在施力过程中出现钳口自行张开导致的打滑风险。钳柄部分的轮廓按照人体工学设计，握持区域做了防滑纹理处理，施力时力的传递路径沿钳身轴线方向，铰接点的位置经过力臂优化，在相同的手部握持力下，钳口位置能够产生更大的夹紧力与扭矩输出，相比同规格的普通活动扳手，扭矩输出效率提升40%以上。从外形尺寸与安装边界来看，该款管钳整体长度适配10寸规格的通用管钳尺寸，闭合状态下整体轮廓无突出的尖锐棱角，钳身最大宽度控制在65mm以内，能够在狭窄的管线安装空间内操作，比如靠墙布置的水管接头、设备内部的油路管件等操作空间受限的场景，不会因为钳身尺寸过大无法摆入作业位置。

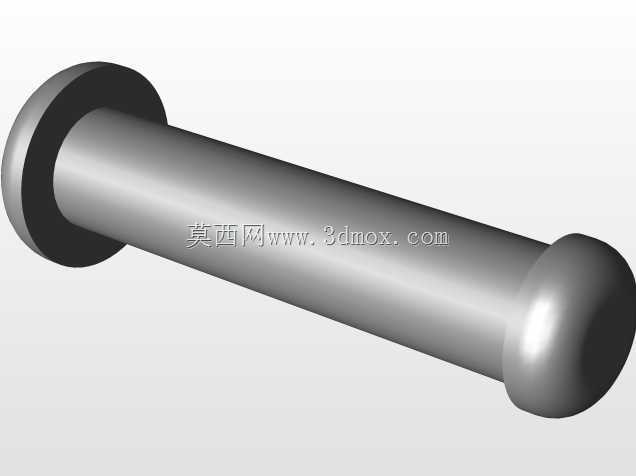

　　活动钳身的滑动轨道采用燕尾槽结构配合，配合间隙控制在0.1mm以内，既保证滑动调节的顺畅性，又避免钳口咬合时出现左右晃动导致的受力偏载，铰接销轴采用过盈配合装配到固定钳身，销轴与活动钳身的配合间隙不超过0.05mm，保证大扭矩施力时铰接位置无旷量，力的传递无虚位。在实际建模过程中，需要重点关注锯齿齿形的建模精度，每个齿的齿尖圆角、齿面倾斜角度都要与实际加工参数一致，避免后续做工程仿真、3D打印样件验证时出现咬合性能偏差；调节螺母与齿条的配合螺纹要按照梯形螺纹的标准参数建模，保证螺纹配合的接触面积足够，承受大载荷时不会出现螺纹滑牙；钳身的壁厚分布要按照受力路径做差异化设计，受力集中的铰接位置、钳口根部位置适当增加壁厚，非受力区域可适当做减重槽设计，在保证结构强度的前提下优化整体重量。这类手动工具的三维模型，除了用于工具本身的产品开发迭代之外，还可用于装配维修仿真教学、工装工具库搭建、虚拟作业场景搭建等用途，建模时还原的结构细节越充分，后续在各类仿真场景中的应用还原度就越高，能够为工具选型、作业流程模拟提供准确的数字模型支撑。
