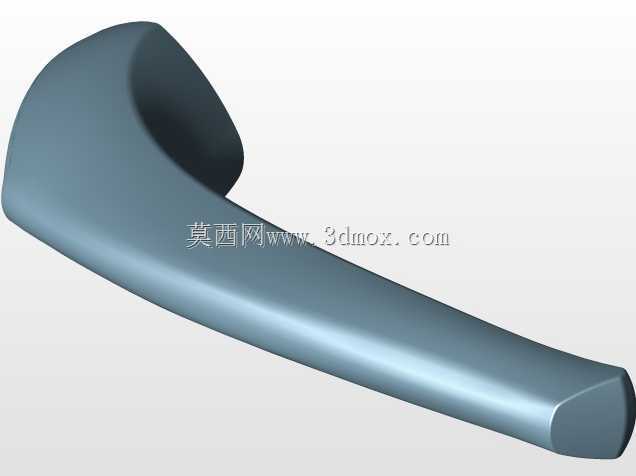

流线型曲面握持式操作手柄结构设计

　　这类曲面握持手柄在各类工业设备、民用器械上的应用覆盖范围极广，小到台式加工设备的进给操纵杆、工装夹具的锁紧操作端，大到特种车辆的舱门操作件、输送线旁的急停操纵延伸端，都能见到同结构逻辑的部件身影。和传统直杆式手柄不同，这款手柄的曲面过渡完全贴合人手自然握持的姿态，操作人员长时间施力操作时，手掌与柄身的接触压强分布更均匀，不会出现局部应力集中硌手的问题，在需要反复扳动、持续施力锁紧的工况下，能有效降低操作疲劳感。

　　从设计逻辑来看，这款手柄没有采用常规的等截面直杆结构，整体从安装端到握持尾端做了连续的曲率变化，靠近安装连接的位置做了内凹的弧面过渡，这个结构一方面是避让安装座周边的突出结构，避免手柄扳动过程中与设备本体发生运动干涉，另一方面也给指节预留了足够的活动空间，握持时四指可以自然环绕柄身，拇指能够搭在柄身上侧的平缓弧面施加辅助压力，操作时的施力方向更易控制。柄身的截面从连接端向尾端逐渐收窄，尾端做了圆润的封边处理，没有尖锐棱角，既避免操作过程中剐蹭操作人员的衣物或皮肤，也能在手柄快速复位时减少碰撞带来的冲击损伤。

　　安装边界上，这类手柄的连接端通常采用内螺纹孔或者方榫配合的结构与操纵杆连接，设计时需要匹配对应操纵杆的轴径尺寸，保证连接后的同轴度，避免扳动过程中出现旷量。手柄的整体外伸长度需要结合操作空间设定，过长会导致操作力臂过大，容易在受意外碰撞时掰断操纵杆，过短则会导致操作力不足，锁紧时无法达到预设的扭矩要求。这款手柄的曲面造型在建模时需要连续的G2曲率过渡，表面做哑光硬质氧化或者喷塑处理后，握持摩擦力足够，不会因为手上沾有切削液、油污出现打滑的情况。

　　实际工况适配中，这类手柄需要承受一定的径向扳动力和轴向的冲击力，所以壁厚设计上要保证足够的结构强度，通常采用压铸铝合金或者增强尼龙材质成型，既控制整体重量，又能满足常规工业场景下的强度要求。在设备布局设计时，手柄的安装位置需要距离设备操作面预留足够的握持空间，保证操作人员戴劳保手套时也能顺利握持操作，周边不能有突出的螺栓、钣金边角等结构，避免操作时刮伤手部。和滚花直柄的操作件相比，这种大曲面手柄的受力面积更大，同样的施力下能传递更大的扭矩，在需要大锁紧力的夹具、工装定位场景下，操作体验远优于传统直杆手柄。另外，手柄的曲面设计没有多余的凹槽、缝隙结构，日常清理设备时不容易积攒切屑、灰尘，维护起来更方便，不会出现杂物卡滞导致手柄转动不畅的问题。在进行三维建模时，需要重点校验曲面的连续性，避免出现曲率突变的位置，否则成型后表面会有明显的棱线，既影响握持手感，也会在应力集中的位置出现断裂隐患，尤其是连接端的过渡位置，要做足够的圆角加强，保证扳动时的应力能够均匀分散到整个柄身，不会在根部出现应力断裂的情况。
