螺旋节能荧光灯结构三维建模设计

　　日常民用与商用照明场景中，紧凑型荧光灯的螺旋结构设计是平衡发光效率与安装空间的核心方案，本次建模的螺旋式节能荧光灯，重点还原了产品从灯头到螺旋发光管的完整装配结构，可直接用于照明产品结构验证、展厅照明方案演示、教学教具三维展示等场景。从实际使用需求出发，这类螺旋节能灯主要适配常规E27/E26通用螺口灯座，安装边界完全匹配民用建筑、办公场所、商超公共区域的标准灯位尺寸，无需额外改造灯座即可直接替换传统白炽灯，在相同光通量输出下功耗仅为白炽灯的五分之一左右，发光管的螺旋排布方式，能够在有限的竖向空间内拉长荧光粉涂覆的灯管总长度，既保证了足够的汞蒸气激发发光路径，又将整灯的竖向安装高度控制在普通白炽灯的尺寸范围内，

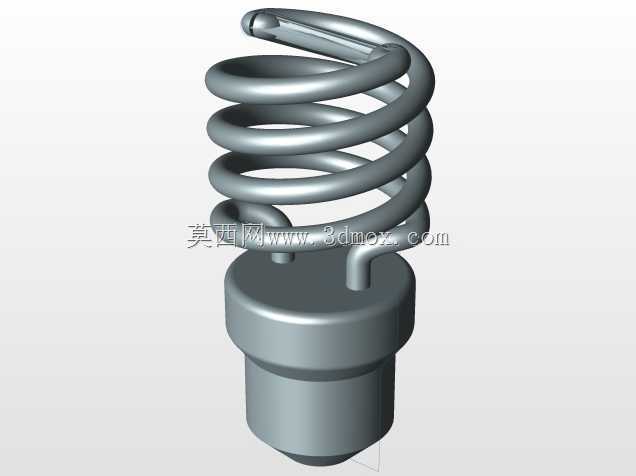

　　避免了长直管紧凑型荧光灯突出灯罩、影响灯具外观的问题。建模过程中首先确定了灯头部分的结构基准，灯头采用常见的铜质螺口加绝缘底端的结构，螺口的螺纹参数完全遵循国标灯座的配合公差，螺口部分与下方塑料灯座的配合台阶做了精准的限位设计，保证装配后灯头不会出现轴向窜动，塑料灯座内部预留了电子镇流器的安装空腔，空腔的壁厚按照阻燃塑料件的常规设计值设置，既满足绝缘防护要求，又不会过度占用整灯的内部空间。螺旋灯管部分的建模是整个结构的核心，首先根据整灯的额定功率确定灯管的总展开长度，再通过螺旋线参数的调整，将灯管盘绕为直径逐层递增的螺旋形态，螺旋的升角经过反复调整，保证相邻圈灯管之间留有均匀的散热间隙，避免工作过程中灯管局部积热导致荧光粉过早老化，

　　灯管与下方塑料灯座的连接部位做了平滑过渡的密封结构，还原了实际生产中灯管与灯座粘接固定的装配位置，灯管两端的电极引线隐藏在灯座内部的空腔中，与镇流器的连接位置也做了对应的结构预留。从安装适配的角度考量，整灯的最大外径控制在常规灯罩的最小通过直径范围内，螺旋部分的最大轮廓不会与常见的筒灯、吊灯灯罩内壁发生干涉，灯头的拧入深度也按照标准灯座的深度设计，拧入后整灯的外露高度与同功率白炽灯基本一致，能够适配绝大多数原有照明点位的改造需求。结构细节上，灯头底端的绝缘触点突出高度符合安全标准，保证安装后触点能够与灯座内部的供电弹片可靠接触，同时不会因为突出过高导致拧入过程中卡滞；塑料灯座的外表面做了细微的防滑纹理设计，方便安装时手持拧动，

　　不会因为表面过于光滑导致施力困难；螺旋灯管的管壁厚度按照实际玻璃灯管的生产厚度设置，既保证了玻璃件的结构强度，又不会因为管壁过厚影响光线透出效率。在实际工程应用中，这类三维模型可用于照明产品的结构干涉检查，在开发新型灯具灯罩时，可直接导入该模型验证灯罩内部空间是否足够容纳整灯，避免开模后出现装配干涉问题；也可用于建筑照明方案的可视化展示，在室内设计的三维场景中直接调用该模型，还原照明点位的实际安装效果，比简化的灯泡模型更具真实感；同时也可作为电光源相关课程的教学模型，帮助学习者直观理解紧凑型螺旋荧光灯的内部结构与装配关系，理解螺旋结构在空间利用与发光效率上的设计优势。建模过程中对各个配合面的公差做了对应设置，灯头与灯座的配合采用过盈配合的尺寸设计，还原实际生产中压装固定的装配关系，灯管与灯座的配合面设置了对应的粘接位，符合实际产品的装配工艺，整个模型的各个零件可单独拆分，方便后续做爆炸视图、装配动画等延伸内容的制作，也可根据不同的功率需求，通过调整螺旋线的圈数、灯管直径快速衍生出不同规格的节能灯模型，具备较高的结构复用性。
