铃木品牌汽车遥控钥匙外壳注塑模具

　　这套模仁结构针对汽车遥控钥匙外壳的量产成型需求设计，日常应用在乘用车辆遥控钥匙的批量注塑生产环节，是钥匙外壳注塑工序里的核心成型部件。实际生产中，这套模仁安装在卧式注塑机的动定模板之间，匹配常用的PP、ABS等钥匙外壳常用注塑原料，单模次可同时成型两件钥匙外壳，分别对应带品牌标识的正面壳体与无标识的背面壳体，能有效平衡注塑时的模腔压力，减少单腔注塑的压力偏差带来的飞边、缺料问题。

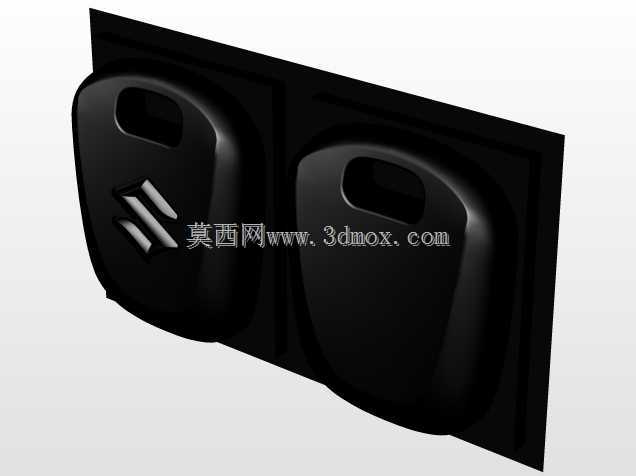

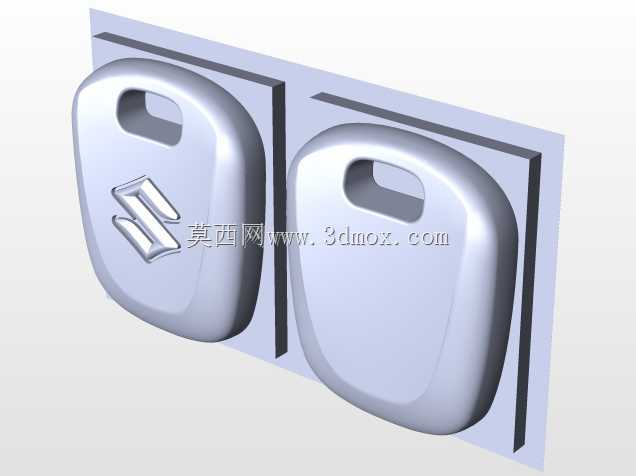

　　从结构设计逻辑来看，模仁整体采用镶拼式结构，两个成型型腔并排布置在同一块模仁基体上，型腔轮廓完全贴合钥匙外壳的曲面造型，边缘做了0.02mm的脱模斜度处理，避免注塑完成后开模顶出时刮伤壳体表面。带品牌标识的型腔位置，提前在模仁上做了下沉式的标识镶嵌槽，标识镶件采用硬质合金材质研磨加工，表面抛光至镜面等级，确保注塑成型后壳体表面的铃木S形标识轮廓清晰，无毛刺、缺角，标识凸起高度控制在0.3mm，既保证触摸时的辨识度，又不会因为凸起过高在日常使用中出现磨损掉漆的问题。背面型腔则完全按照钥匙后盖的曲面弧度加工，预留了钥匙挂孔的成型型芯位置，型芯与模仁的配合间隙控制在0.01mm以内，防止注塑时出现跑胶披锋。

　　尺寸与安装边界方面，单块模仁的外形为矩形结构，厚度适配常用的150吨级卧式注塑机的模架安装槽，模仁四周预留了标准的压板固定槽，槽位深度5mm，宽度12mm，可直接使用标准机床压板完成装夹，无需额外加工定制压块。两个型腔的中心距控制在80mm，匹配注塑机的射嘴中心偏移范围，确保注塑时熔料能均匀填充两个型腔，流道采用平衡式S形流道设计，流道直径6mm，进胶点选择在钥匙壳体的侧边非外观面位置，进胶口直径0.8mm，成型后可快速修剪浇口，不会在外观面留下明显浇口痕迹。

　　实际生产适配性上，模仁的冷却水道采用随形布置方式，水道距离型腔表面的距离保持在15mm，水道直径8mm，进出水口设置在模仁的侧边，匹配标准的1/4英寸冷却水嘴，生产时通入25度的恒温冷却水，可将模温稳定控制在40-60度区间，确保PP原料填充时的流动性稳定，减少壳体成型后的收缩变形，成型周期可控制在25秒以内，满足批量生产的效率要求。顶出位置设计在钥匙壳体的内侧非外观面，对应顶针孔的位置做了避空处理，顶针与孔的配合间隙控制在0.008mm，既保证顶出顺畅，又不会出现漏胶问题。针对钥匙外壳的挂孔位置，专门设计了独立的小型抽芯结构，开模时先完成挂孔位置的侧向抽芯，再启动顶出机构顶出成品，避免挂孔位置出现顶白、变形的问题。

　　这套模仁的成型面全部做了抛光处理，外观面区域抛光至1200目砂纸对应的粗糙度等级，确保成型后的钥匙外壳表面无刀痕、流痕，可直接进入后续的喷涂、丝印工序，无需额外的表面打磨处理。模仁的分型面选择在钥匙壳体的最大轮廓线位置，分型面贴合度做了红丹研配检查，接触率达到90%以上，合模时无明显间隙，可有效减少注塑时的飞边产生，降低后续人工修剪的工作量。
